3.1.9.2.1. Registerseite "Ansichten"

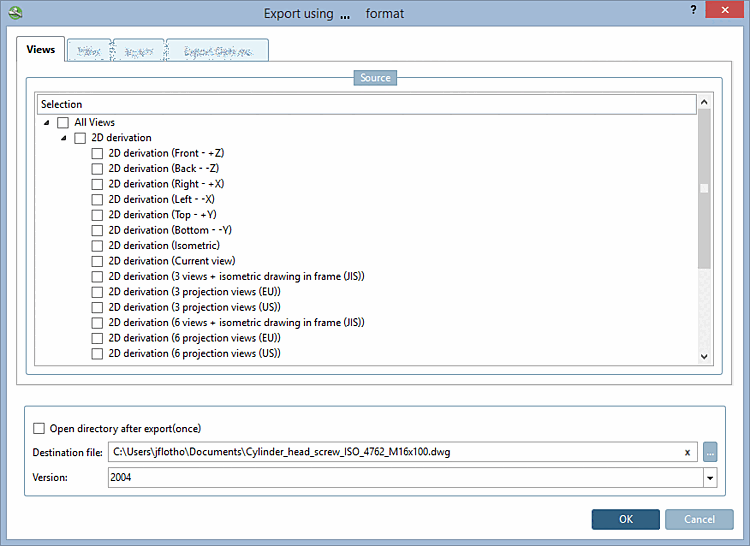

Registerseite "Ansichten [Views]"

Detaillierte Informationen zur Option Verkürzte Ansicht [Shortened view] finden Sie unter Abschnitt 3.1.10.1.4, „ Alternative 2D-Größe / Zeichnungsansicht auf Blatt optimieren “.
Quelle [Source]:
Sie können alle aufgeführten Ansichten exportieren oder nur die speziell aktivierten. Wählen Sie einen Modus:
- Aktives Fenster (2D-View)
- Aktive 2D-Ableitung (...)
- Alle Fenster [All windows] (alles, was unter Ansichten [Views] aufgeführt ist)
- alle 2D-Ableitungen [All 2D derivations] (die unterhalb bei Ansichten [Views] aufgeführt sind)
- alle Technischen Ansichten [all technical views]
- Ausgewählte Ansichten [Selected views]
Ansichten [Views]:
- Aktives Fenster (2D-View)
- Aktive 2D-Ableitung (...)
- Fenster (2D-View)
- Fenster (Technische Ansicht (2D))
- Verschiedene 2D-Ableitungen wie z.B. "3 Ansichten + Isometrie im Rahmen (DIN)" oder "Rechts"
Sofern unter Quelle [Source] die Option Ausgewählte Ansichten [Selected views] selektiert wurde, können Sie unter Ansichten [Views] die gewünschten Ansichten per Auswahlkästchen aktivieren.
Detaillierte Informationen zu den einzelnen Ansichten [Views] finden Sie unter Abschnitt 3.1.10.1, „Dialogfenster "2D-Ansicht" “.
