Manuelles Durchsuchen der Verzeichnisstrukturen:

Selektieren Sie beispielsweise den Unterpunkt Kataloge [Catalogs] oder Klassifikationen [Classifications] und durchsuchen Sie die jeweilige Verzeichnisstruktur nach dem gewünschten Bauteil.

Auswahl "Kataloge [Catalogs]"

Auswahl "Klassifikationen [Classifications]"

An den Projekt-Icons (z.B. (Bauteil) oder (Baugruppe)^[35] erkennen Sie die Projektebene.

Sobald Sie ein Bauteil mit einem Projekt-Icon (z.B. (Bauteil) oder (Baugruppe) per Doppelklick auswählen, wechselt die Oberfläche in die Teileansicht [Part view]. Detaillierte Informationen zur Teileansicht [Part view] finden Sie unter Abschnitt 2.1.7, „ Teileansicht “.

Detaillierte Informationen zu den einzelnen Registerseiten finden Sie unter Abschnitt 2.1.6.4.12, „ Teileauswahl über Verzeichnisstrukturen “.

Automatisiertes Durchsuchen der Verzeichnisstrukturen:

Die Volltextsuche [Full-text search] ist beim Öffnen des Programms standardmäßig geöffnet und aktiviert (Auswahlkästchen).

Die übrigen Suchmethoden sind "versteckt". Sie können den Bereich der erweiterten Suchmethoden mit Klick auf die Pfeile auf- und zuklappen. Default ist eingeklappter Zustand.

Auch im eingeklappten Zustand haben Sie Zugriff auf die Suchmethoden. Klicken Sie einfach auf den grünen Plus-Button und wählen Sie eine Suchmethode aus der Liste.

-> Es öffnet sich das entsprechende Dialogfenster mit den Einstellungsoptionen der jeweiligen Suchmethode.

Verwendete Methoden werden mit Auswahlkästchen und Icon angezeigt. Siehe folgende Abbildung.

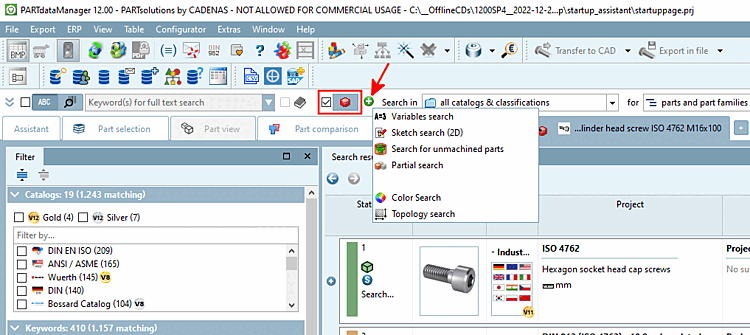

Topologiesuche [Topology search] verwendet und Suchmethoden zugeklappt

Wenn der Bereich der Suchmethoden geöffnet ist, haben Sie den Vorteil, dass die jeweiligen Einstellungsparameter zusätzlich sichtbar sind.

Topologiesuche [Topology search] verwendet und Suchmethoden aufgeklappt

Mit Klick auf können Methoden entfernt werden.

Mittels Auswahlkästchen können Methoden für einen bestimmten Suchlauf aktiviert oder deaktiviert werden.

Detaillierte Hinweise zu den einzelnen Suchemethoden und Zusatzoptionen finden Sie unter Abschnitt 2.1.6.4, „ Suchmethoden “.

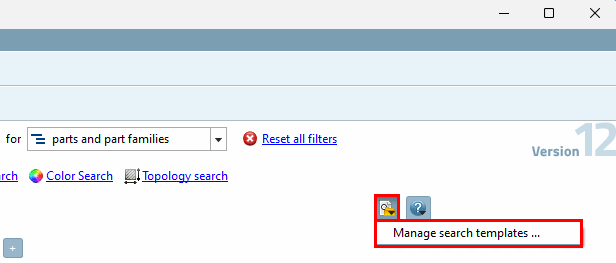

Sucheinstellungen: als Vorlage speichern / laden:

Insbesondere bei komplexen Einstellungen sparen Sie Zeit, wenn Sie Suchvorlagen benutzen:

Siehe hierzu unter Abschnitt 2.1.6.5, „ Suchvorlagen: Speichern / laden “.
