3.1.6.7.1. Anzeigemodus
3.1.6.7.1.4. "Cloud Map" Anzeigemodus
|  |
| Zurück | Weiter |

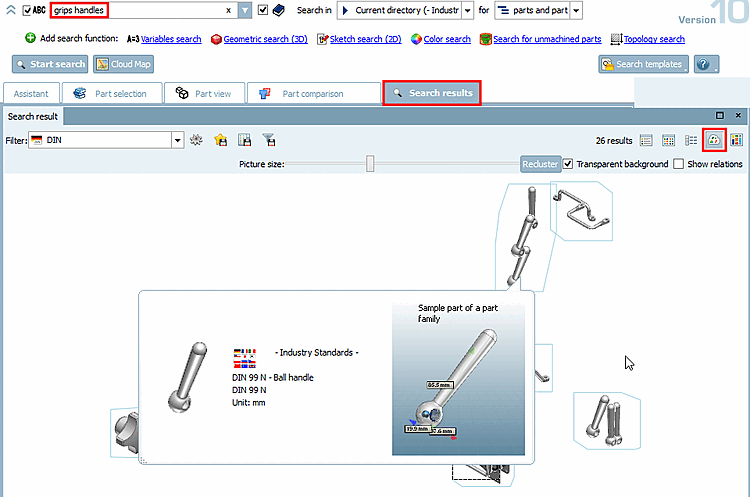

Im
Cloud Map Modus finden Sie folgende
Features:
Geometrisch ähnliche Teile stehen näher beieinander als unähnliche Teile.

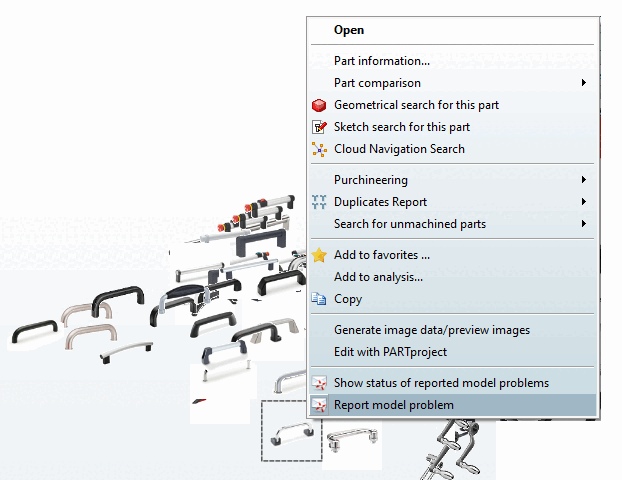

So erhalten Sie einen schnellen Überblick zu den Suchergebnissen und können gegebenenfalls mittels Kontextmenü die Suche in einem weiteren Schritt spezifizieren.
Mit Klick auf ein Teil (Grafik) erscheint ein Tooltip mit Teileinformationen zu Normnummer und Normbezeichnung, außerdem eine 3D-Darstellung.
Oberhalb der Cloud Map wird eine Werkzeugleiste mit Zusatzfunktionen eingeblendet:
Bildgröße [Picture size]: Passen Sie die Bildgröße mit dem Schieberegler an.
Transparenter Hintergrund [Transparent background]: Schalten Sie die Transparenz aus, wenn sich Grafiken überlagern und Sie auf eine markierte Grafik fokussieren möchten.

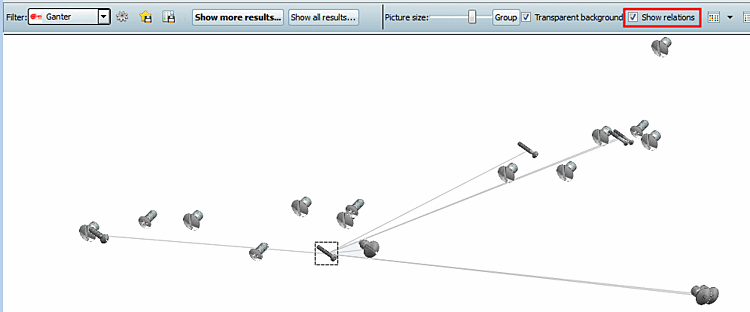

Beziehungen anzeigen [Show relations]: Wenn Sie das Auswahlkästchen aktivieren, werden Beziehungslinien, basierend auf textueller Übereinstimmung, eingeblendet. Geometrische- und Textinformation muss nicht unbedingt übereinstimmen.
![Beziehungen anzeigen [Show relations]](resources/img/img_15fd8f50ccc243f8b99c8a9fec97f0fe.png)
