PARTadmin -> Kategorie [Category] -> Konfigurationsdateien [Configuration files] -> $CADENAS_SETUP -> if<cadname>.cfg -> Block CreationOptions(is3d) -> Schlüssel Material

Der Schlüssel "Material" definiert, dass der Materialname entsprechend der Definition aus der CNS-Klassifikation geholt wird.

Material=?context.TranslateStringInGlobalOptionArray("MATMAP","",
 _FORMAT_0("<CLASSPROP(cns,CNSPHYPROP,CNSMAT)>").value())

Bei Verwendung einer ERP-Integration wird das Material standardmäßig aus der Spalte MAT_NAME geholt, ohne ERP-Integration aus der Spalte CNSMAT.

Der ermittelte Name wird dann mit der Mapping-Tabelle unter PARTadmin -> Kategorie [Category] Konfigurationsdateien [Configuration files] -> $CADENAS_SETUP ->if<cadname>.cfg -> Block MatMap auf den CAD-System Materialnamen abgebildet.

Sollte der Block "MatMap" oder benötigte Materialien fehlen, legen Sie diese einfach selbst an. Informationen hierzu finden Sie unter Abschnitt 1.7.1.4.3, „Blöcke, Schlüssel und Schlüsselwerte bearbeiten“.

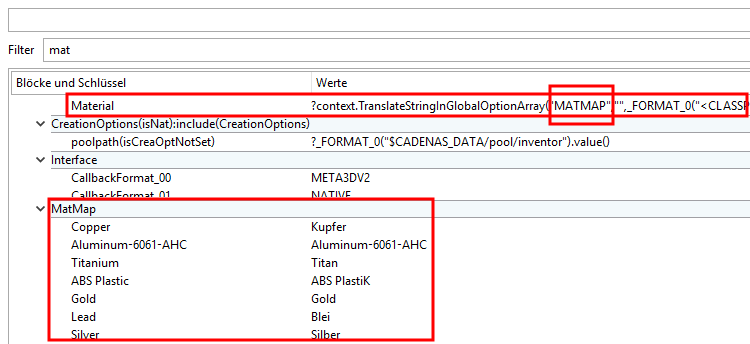

Block "CreationOptions(is3d)" -> Schlüssel "Material" + Block "MatMap" -> einzelne Materialschlüssel

Wo die CNS-Klassifikation den Materialnamen holt, ist in unter $CADENAS_SETUP -> Konfigurationsdatei ifacecommon.cfg -> Block [ClassMapping] festgelegt.

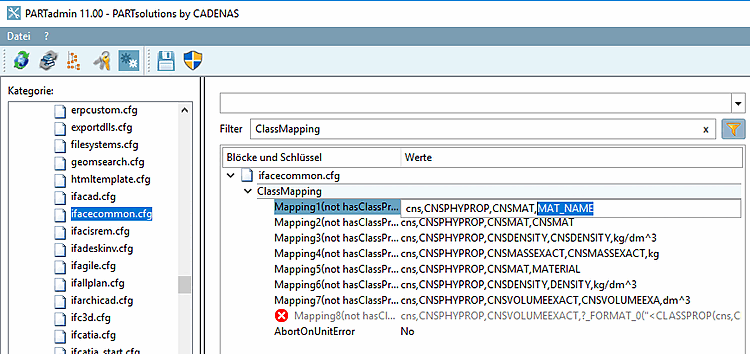

ifacecommon.cfg -> Block [ClassMapping]
