1.3.3.1. Allgemein

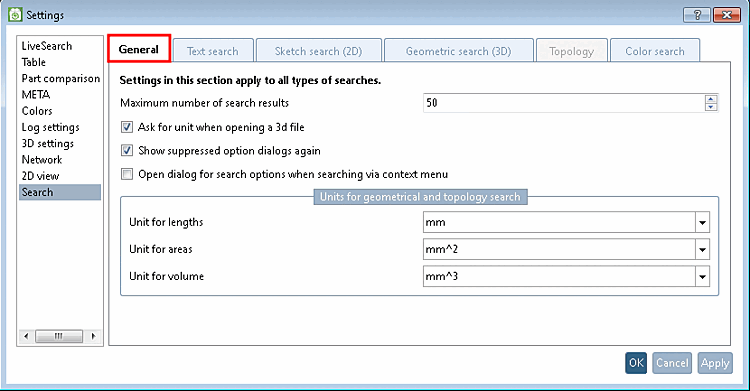

Auf der Registerseite Allgemein [General] stehen folgende Einstellungsoptionen zur Verfügung:

Maximale Anzahl der Suchergebnisse [Maximum number of search results]: Stellen Sie den gewünschten Wert ein.

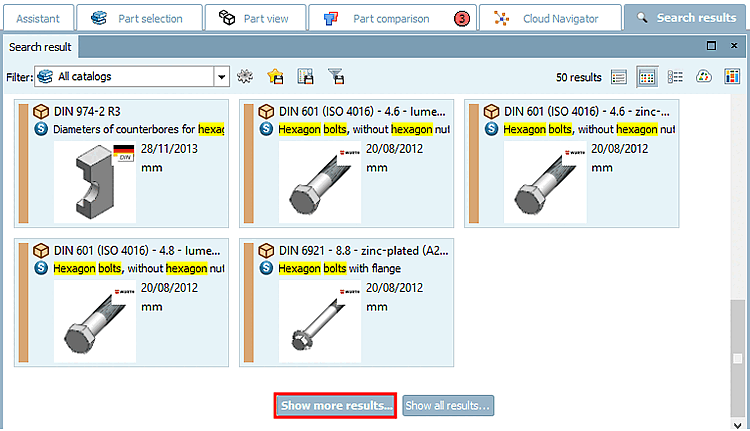

Mit jedem Klick auf Mehr Ergebnisse anzeigen... [Show more results ...] wird sukzessive der nächste Block von Ergebnissen angezeigt.
Beim Öffnen einer 3D-Datei nach der Einheit fragen [Ask for unit when opening a 3D file]

Beim Öffnen einer 3D-Datei unterdrückte Optionendialoge wieder anzeigen [Show suppressed option dialogs again]:

Beispiel zu Geometrische Suche (3D) [Geometric search (3D)]. Gilt analog auch für LIVEsearch → Bestes Ergebnis automatisch im Bauteilvergleich aktualisieren [Automatically update best result in part compare].

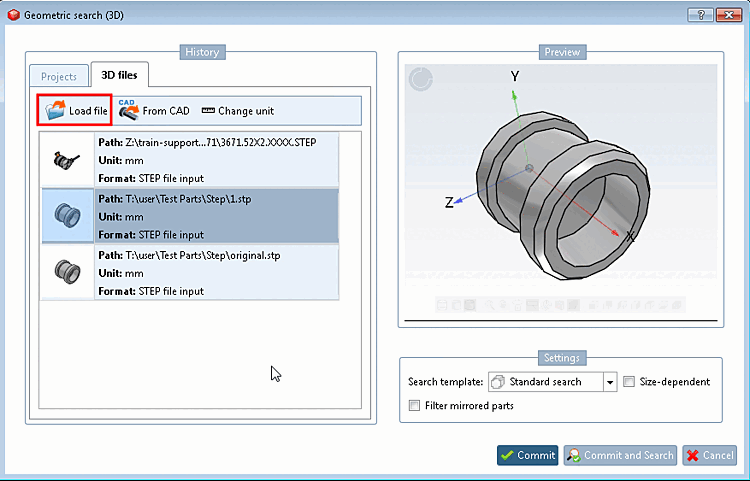

Klicken Sie im Dialogfenster Geometrische Suche (3D) [Geometric search (3D)] auf Datei laden [Load file].

→ Ein Explorerfenster wird geöffnet.
Wählen Sie die gewünschte Datei und bestätigen Sie mit Öffnen [Open].

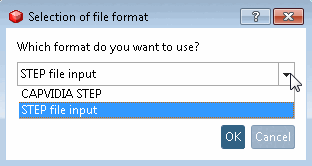

→ Das Dialogfenster Auswahl des Dateiformates [Selection of file format] wird geöffnet.
Bestimmen Sie das gewünschte Format und bestätigen Sie mit OK.
→ Das entsprechende Dialogfenster für Import-Optionen wird geöffnet.

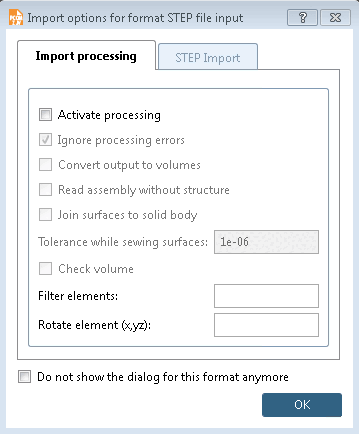

Import-Optionen für Format STEP file input
Bestimmen Sie die gewünschten Optionen und bestätigen Sie mit OK.
→ Das gewünschte Bauteil wird in der 3D-Ansicht geladen.

Hinweis

In der Regel werden die Einstellungen für weitere Importe belassen.

Aktivieren Sie in diesem Fall die Option Den Dialog für dieses Format nicht mehr anzeigen [Do not show the dialog for this format anymore].

Sollten Sie in einem speziellen Fall den Einstellungsdialog doch wieder benötigen, aktivieren Sie die Option Beim Öffnen einer 3D-Datei unterdrückte Optionendialoge wieder anzeigen [Show suppressed option dialogs again].

Bei der Suche über das Kontextmenü den Dialog für die Sucheinstellungen öffnen [Open dialog for search options when searching via context menu]:
Diese Option betrifft das Dialogfenster Geometrische Suche (3D) [Geometric search (3D)].
Die Option ist standardmäßig deaktiviert, da die Auswahl des Suchteils ja in diesem Fall entfällt.

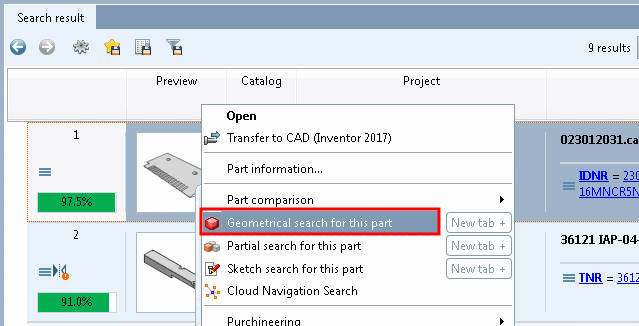

Beispiel: Geometrisch suchen nach diesem Teil [Geometrical search for this part]

Evtl. sollen aber Einstellungen vorgenommen werden. In diesem Fall aktivieren Sie die Option.

Ist die Option aktiviert, erscheint das Dialogfenster, ansonsten wird die Suche unmittelbar mit den im Fenster gesetzten Einstellungen ausgeführt.
Einheiten für geometrische Suche und Topologie-Suche [Units for geometrical and topology search]
- Einheit für Längen [Unit for lengths]
- Einheit für Flächen [Unit for areas]
- Einheit für Volumen [Unit for volume]
Tabelleneinstellungen für ERP-Spalten verwenden [Use table settings for ERP columns]:

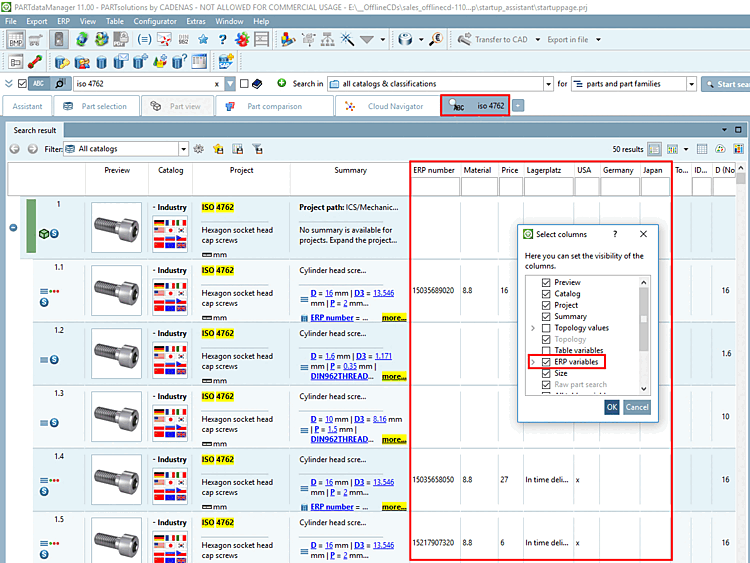

Mit Klick der sekundären Maustaste im Spaltenkopf einer jeden Spalte kann das Dialogfenster Spalten auswählen [Select columns] aufgerufen werden.
Wenn Sie hier ERP-Variablen [ERP variables] aktivieren, werden diese auch in der Tabelle der Suchergebnisse angezeigt.

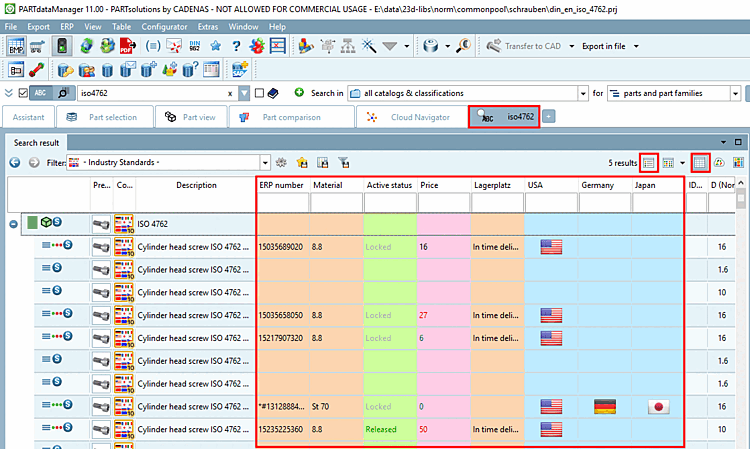

Wenn Sie die Layout-Einstellungen wie Spaltenfarbe, Textfarbe (wie sie standardmäßig in der Teileansicht [Part view] angezeigt werden) auch unter Suchergebnisse [Search results] (Modus Details und Tabelle [Table]) anzeigen lassen möchten, aktivieren Sie die Option Tabelleneinstellungen für ERP-Spalten verwenden [Use table settings for ERP columns].^[1]

^[1]Spaltenfarben und Wertefarben (evtl. in Abhängigkeit vom Wert), etc. ist administrativ einstellbar. Siehe Abschnitt 5.10, „Tabellendarstellung in 3Dfindit/PARTdataManager und (PARTlinkManager) “.
