Es sollen wenn möglich nur Extrusions- und keine Rotations-Features verwendet werden. Siehe Abschnitt 3.5.3, „Regelkörper für VDI-Modelle“.

Kantenschnitt ist unbedingt zu vermeiden (einzelne Kanten dürfen sich nicht berühren).

Es dürfen keine Volumen mehr als 1x abgetragen werden (Schnitt-Features dürfen sich nicht berühren):

Gegenseitig sich durchdringende Solids:

Bei planaren Flächen ist die Durchdringung von Körpern zu vermeiden.

Falsch

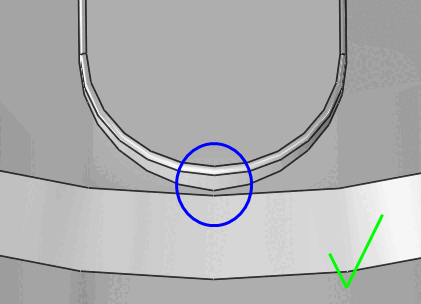

Richtig

Wenn die Durchdringung von Körpern konstruktiv nötig ist, dann ist darauf zu achten, dass es Vollkörper sind (keine Hohlkörper-Geometrien) und dass die sich durchdringenden Solids keine Toleranzgrenzen unterschreiten.

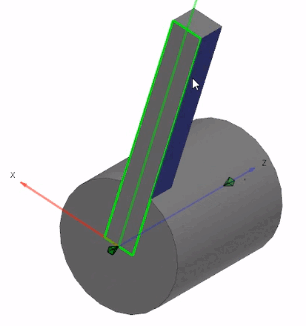

Bei einer Verbindung zwischen Rundkörper und rechteckigem Körper setzen Sie den rechteckigen am besten am Mittelpunkt des Rundkörpers auf.
