3.5.4.2.1. Revit Family Template

Um Komponenten (wie z.B. Ventile, Armaturen) in Planungssystemen wie Revit entsprechend verwenden zu können, ist es erforderlich in der Revit-Klassifikation spezifische Merkmale zu setzen.

Hierzu muss zuerst das passende Revit Family Template gesetzt werden:

Starten Sie PARTproject und navigieren Sie über die Verzeichnisstruktur zu dem Bauteil, welches mit der passende Klasse ausgestattet werden soll.
Öffnen Sie die Registerseite Klassifikation und dort die Registerseite Revit.

Beispiel: "(Metric) Door" zuweisen

Wählen Sie die Klasse aus. (In obiger Abbildung wurde beispielhaft (Metric) Door ausgewählt.)

	Hinweis
	Ist keine Auswahl vorhanden, verwendet das System als Default die Klasse (Metric) Generic Model und platziert das Objekt mit der globalen Orientierung (X/Y/Z), so wie es in eCATALOG 3Dfindit erstellt wurde (keine Rotation / Platzierung).

Auflistung aller aktuell verfügbaren Revit family templates (*.rft):

(Metric) Curtain Panel Pattern Based
(Metric) Curtain Wall Panel
(Metric) Door
(Metric) Door Curtain Wall
(Metric) Electrical Equipment
(Metric) Electrical Fixture ceiling based
(Metric) Electrical installation
(Metric) Furniture
(Metric) Furniture System
(Metric) Generic Model
(Metric) Generic Model adaptive
(Metric) Generic Model ceiling based
(Metric) Generic Model face based
(Metric) Generic Model floor based
(Metric) Generic Model roof based
(Metric) Generic Model wall based
(Metric) Lighting fixture
(Metric) Lighting fixture ceiling based
(Metric) Lighting fixture wall based
(Metric) Mechanical Equipment
(Metric) Mechanical Equipment ceiling based
(Metric) Mechanical Equipment wall based
(Metric) Plumbing Fixture
(Metric) Plumbing Fixture wall based
(Metric) Specialty Equipment
(Metric) Structural Framing - Beams and Braces
(Metric) Structural Framing - Complex and Trusses
(Metric) Window
(Metric) Window Curtain Wall

	Hinweis
	Es ist nur erlaubt, EIN Family Template pro eCATALOG 3Dfindit Projekt zuzuweisen.

Jedes Template der Revit-Klassifikation hat seine spezifischen Merkmale.

Die meisten Templates in Revit bzw. Klassen in 3Dfindit haben folgende 5 Merkmale in der Revit-Klassifikation. Hinzutreten können z.B. Angaben zu Breite und Höhe.

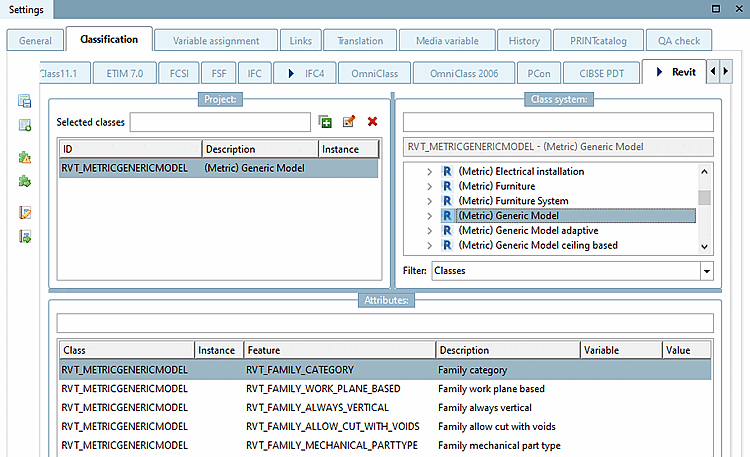

Die Abbildung zeigt die Merkmale der Revit-Klasse "(Metric) Generic Model"

Family category: Die Family-Kategorie definiert, welche Klasse/Kategorie ein Teil in Revit haben wird.

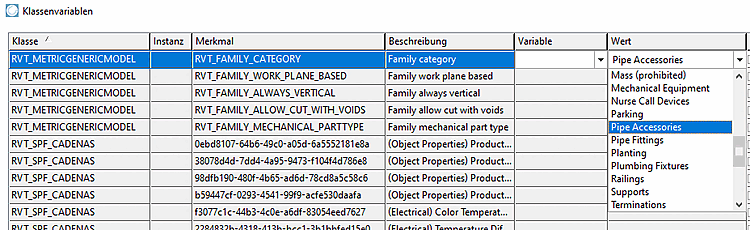

Werte von Family category

Wählen Sie im Listenfeld den gewünschten Wert.
- Air Terminals
- Cable Tray Fittings
- Casework
- Columns
- Communication Devices
- Conduit Fittings
- Data Devices
- Doors
- Duct Accessories
- Duct Fittings
- Electrical Equipment
- Electrical Fixtures
- Entourage
- Fire Alarm Devices
- Furniture
- Furniture Systems
- Generic Models
- Lighting Devices
- Lighting Fixtures
- Mass (prohibited)
- Mechanical Equipment
- Nurse Call Devices
- Parking
- Pipe Accessories
- Pipe Fittings
- Planting
- Plumbing Fixtures
- Railings
- Supports
- Terminations
- Security Devices
- Site
- Specialty Equipment
- Sprinklers
- Structural Columns
- Structural Connections
- Structural Foundations
- Structural Framing
- Structural Stiffeners
- Telephone Devices
- Windows
Family work plane based: ... definiert, dass das Objekt unter Verwendung der 3 Default-Arbeitsebenen platziert werden kann
Empfehlung ist "1"
Family always vertical: ... definiert, ob ein Objekt immer "stehend" platziert werden soll.
Empfehlung ist "0"
Family allow cut with voids: 0/1 - in der Regel leer lassen
Family mechanical part type:
Diese Eigenschaft setzt die Funktion der Komponente z.B. bei Verwendung in einer Piping-Spezifikation. Es gibt vordefinierte Werte, die entsprechend zur korrekten "Family category" gesetzt werden (die Kategorie ist in Klammern beschrieben).

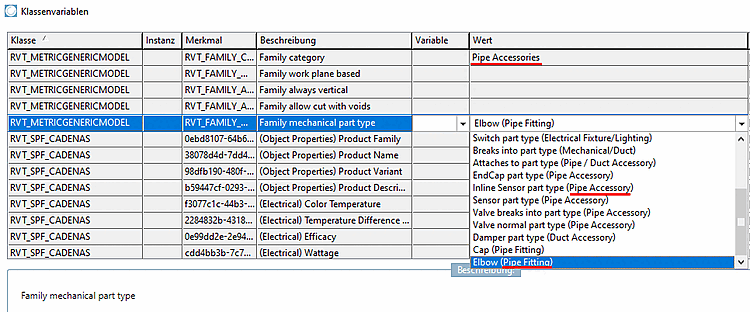

Der Wert in Klammern zeigt an, für welche Kategorien der Wert gültig ist.

Wählen Sie im Listenfeld den gewünschten Wert.
- Panel board part type (Electrical)
- Equipment switch part type (Electrical)
- Other panel part type Electrical
- Switch board part type (Electrical)
- Transformer part type (Electrical)
- JunctionBox part type (Lighting/Electrical Fixture/Fire Alarm/Communication)
- Normal part type (Pipe, Communication, Fire Alarm, Lighting, Mechanical)
- Switch part type (Electrical Fixture/Lighting)
- Breaks into part type (Mechanical/Duct)
- Attaches to part type (Pipe / Duct Accessory)
- Inline Sensor part type (Pipe Accessory)
- Sensor part type (Pipe Accessory)
- Valve breaks into part type (Pipe Accessory)
- Valve normal part type (Pipe Accessory)
- Damper part type (Pipe Accessory)
- Cap (Pipe Fitting)
- Elbow (Pipe Fitting)
Für den MEP^[8]-Bereich werden hauptsächlich folgende zwei Werte verwendet:
- Pipe Accessory (Rohrzubehör)
- Pipe Fitting (Rohrformstücke wie z.B. Rohr-T-Stücke, Rohrbögen, etc.)
Beispiel: Bei Ventilen, die eine Rohrleitung in zwei Abschnitte teilen, ist die Empfehlung Valve breaks into part type (Pipe Accessory) zu verwenden.
Eine detaillierte Referenz (welcher Teiletyp welche Funktion erstellt) ist verfügbar auf der Autodesk Hilfeseite:
https://knowledge.autodesk.com/support/revit-products/learn-explore/caas/CloudHelp/cloudhelp/2018/ENU/Revit-Customize/files/GUID-54F9DD0A-6F46-4B52-8F58-B8FA630F14EA-htm.html

Revit family templates (*.rft) mit zugehörigen Merkmalen :

(Metric) Generic Model
- Family category
- Family work plane based
- Family always vertical
- Family allow cut with voids
- Family mechanical part type
(Metric) Lighting fixture (Leuchten)
- Family category
- Family work plane based
- Family always vertical
- Family allow cut with voids
- Photometric file
- Family mechanical part type
Details hierzu finden Sie unter Abschnitt 3.5.4.2.1.1, „Revit: IES-Dateien in RFA (lighting fixtures) laden“.

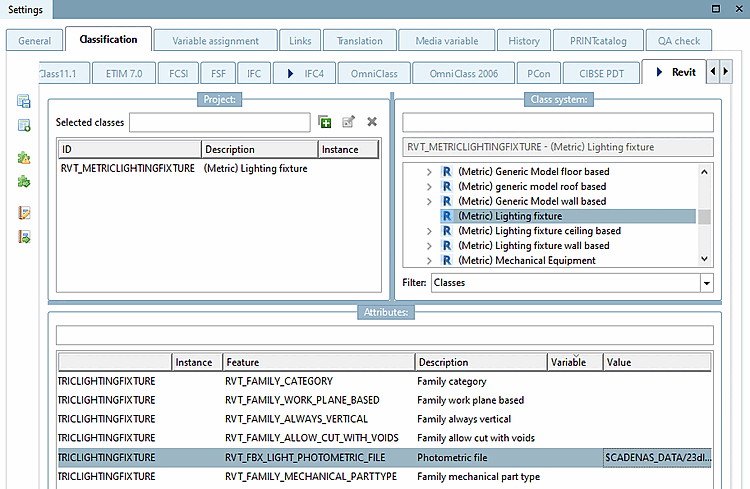

Die Abbildung zeigt die Merkmale der Revit-Klasse "(Metric) Lighting fixture" (Leuchten)

(Metric) Door (Türen)

Height (Object)
Width (Object)

Bei Türen definieren Breite- und Höhe-Merkmale den Rohbau-Wandausschnitt.

Wandstärke – inkl. Putz (da der Türrahmen nicht auf die Wandstärke reagieren kann)
Wandöffnung Breite und Höhe (muss breiter und höher sein als die Türblatt-Breite/Höhe wegen Einbauräumen). Übliche Werte für zuzügliche Abstände sind: +35mm Breite und +17.5mm Höhe. Diese Werte müssen mit dem Hersteller im Projekt-Workshop bearbeitet und finalisiert werden.
Türblatt Breite und Höhe

Wichtig

Abgesehen von Zuweisungen fester Werte über die Listenfeldauswahl sollte wenn irgend möglich eine Referenz auf eine Sachmerkmals-Tabellenvariable gesetzt werden (siehe folgende Abb., Spalte Variable).

Ersatzweise ist auch das Setzen per direktem Wert möglich (siehe folgende Abb., Spalte Wert).

Family category
Family work plane based
Family always vertical
Family allow cut with voids

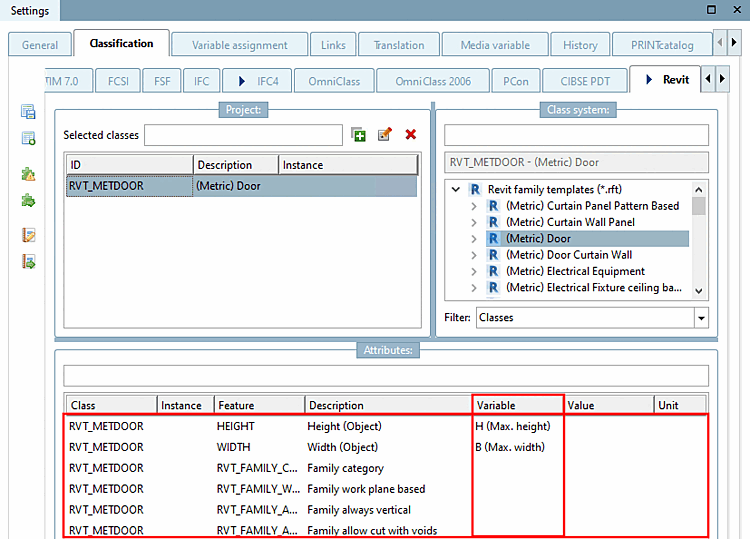

Die Abbildung zeigt die Merkmale der Revit-Klasse "(Metric) Door" (Türen)

(Metric) Window (Fenster)
- Height (Object)
- Width (Object)
Bei Fenstern definieren Breite- und Höhe-Merkmale den Rohbau-Wandausschnitt.
- Family always vertical
- Family allow cut with voids

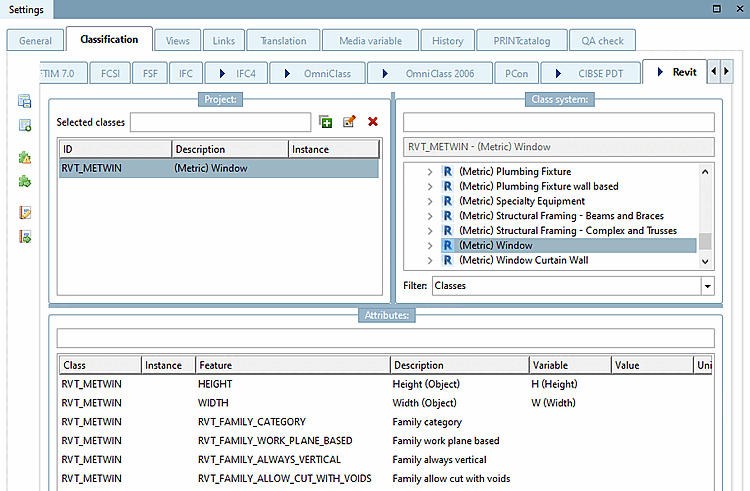

Die Abbildung zeigt die Merkmale der Revit-Klasse "(Metric) Window" (Fenster)

^[8]MEP: Mechanical, Electrical, and Plumbing (englischer Begriff für Gebäudetechnik)
