7.8.14. Typ-Identifikation

ENTERPRISE 3Dfindit bietet die Möglichkeit, ERP-Systeme mittels einer Linkdatenbank anzubinden. Dadurch ergeben sich verschiedene Möglichkeiten, kundenspezifische Unternehmensprozesse abzubilden.

Voraussetzung ist, dass die Wertebereichsvariablen von Seiten des Herstellers nach den Kategorien der Typ-Identifikation [Identification type] deklariert sind, denn nur dann kann eine fehlerfreie Umsetzung dieser, bzw. der daraus resultierenden NB und LINA, im ERP-System sichergestellt werden.

Die Unterscheidung spielt auch eine Rolle beim Erzeugen der ERP-Nummer. Bei Wertebereichsvariablen vom Typ Funktionsmerkmal [Function attribute] bleibt der Wert änderbar, auch wenn eine ERP-Nummer vergeben ist, bei Wertebereichsvariablen vom Typ Geometriemerkmal [Geometry attribute] wird der Wert gepinnt , sobald eine ERP-Nummer vergeben ist.

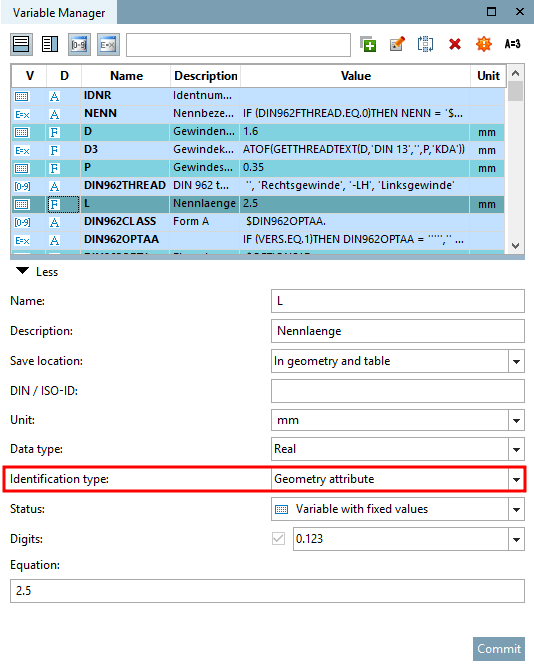

Die Typ-Identifikation [Identification type] wird in PARTdesigner im Variablenmanager [Variable Manager] gesetzt.

Folgende Optionen stehen zur Verfügung.

Funktionsmerkmal [Function attribute]
Geometriemerkmal [Geometry attribute]
Dimensionsmerkmal [Dimension attribute]
Sachmerkmal [Object attribute]

Entsprechend der Deklaration ist die Darstellung im PARTdataManager unterschiedlich.

Im Folgenden wird die Verwendung der einzelnen Merkmale erläutert:

Funktionsmerkmal [Function attribute]

Das Funktionsmerkmal [Function attribute] wird verwendet für Hub-, und Winkelstellungen, für alles, was eine mechanische Bewegung in einem Teil / einer Baugruppe definiert (z. B. die Hubstellung eines Zylinders).

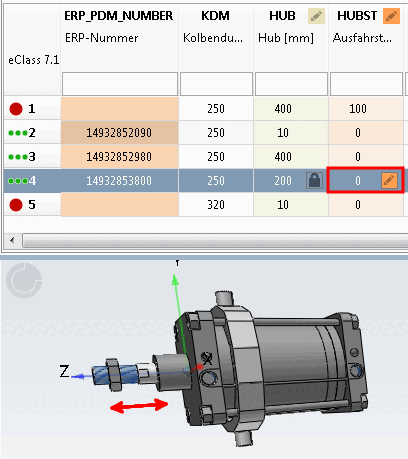

Geometriemerkmal ist gepinnt auf 200, Funktionsmerkmal ist nicht gepinnt und hat den aktuellen Wert 0.

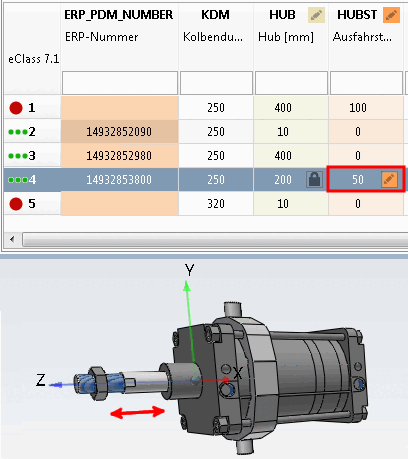

Geometriemerkmal ist gepinnt auf 200, Funktionsmerkmal ist nicht gepinnt und hat den aktuellen Wert 50.

	Hinweis
	Ein Funktionsmerkmal [Function attribute] wird nicht gepinnt, lässt sich also ändern, auch wenn für die betreffende Zeile bereits eine ERP-Nummer vergeben ist.

Geometriemerkmal [Geometry attribute]

Das Geometriemerkmal [Geometry attribute] wird verwendet für Merkmale, die Einfluss auf die Geometrie haben; also z.B., wenn sich die Geometrie des Teils oder der Baugruppe durch die Variable ändert (z.B. max. Hublänge), bzw. wenn Komponenten dazukommen oder wegfallen z.B. „Sensor ja/nein“ oder „Option an/aus“.

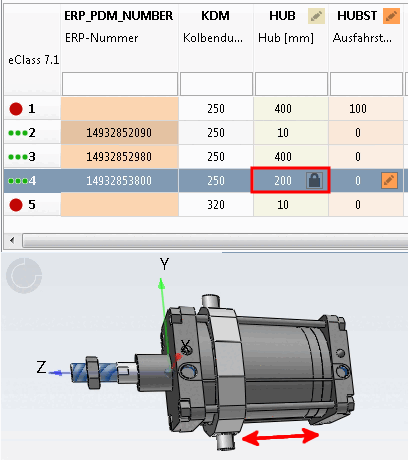

Geometriemerkmal ist gepinnt auf 200, Funktionsmerkmal ist nicht gepinnt und hat den aktuellen Wert 0.

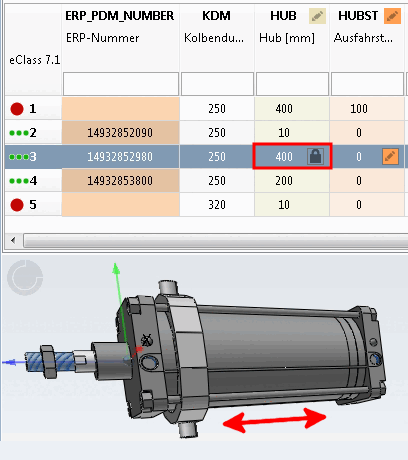

Geometriemerkmal ist gepinnt auf 400, Funktionsmerkmal ist nicht gepinnt und hat den aktuellen Wert 0.

Hinweis

Ein Geometriemerkmal [Geometry attribute] ist gepinnt, sobald für die betreffende Zeile eine ERP-Nummer vergeben ist. Es wird mit einem entsprechenden Icon gekennzeichnet.

Wenn Sie einen anderen Wert benötigen, benutzen Sie stattdessen die nicht gepinnte "neutrale" Zeile ohne ERP-Nummer daneben. Ob Zeilen ohne ERP-Nummer exportiert werden dürfen, ist abhängig vom gewünschten firmeninternen Workflow.

	Hinweis
	Bei einem Zylinder beispielsweise muss unterschieden werden zwischen dem HUB, welcher ein Geometriemerkmal [Geometry attribute] ist und der Hubstellung, welche ein Funktionsmerkmal [Function attribute] ist. Bei ERP-Funktionalität wird der HUB gepinnt, sobald eine ERP_PDM_NUMBER vergeben wurde; die Hubstellung wird nicht gepinnt. Der gepinnte Zustand wird sichtbar an einem speziellen Icon . Verschiedenen Hüben sind bei ERP-Funktionalität auch verschiedene ERP-Nummern zugeteilt; verschiedenen Hubstellungen nicht.

Dimensionsmerkmal [Dimension attribute]

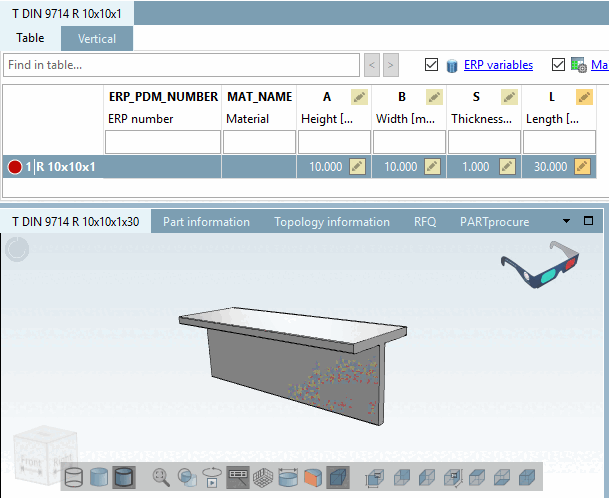

Das Dimensionsmerkmal [Dimension attribute] wird verwendet bei Halbzeugen und Profilen, die in laufenden Metern hergestellt werden (hier Variable L).

Hinweis

Ob ein Dimensionsmerkmal [Dimension attribute] bei Vergabe einer ERP-Nummer gepinnt wird , ist per Konfigurationsdatei in Abhängigkeit vom gewünschten firmeninternen Workflow eingestellt.^[a]

Falls die Zeile gepinnt ist und Sie einen anderen Wert benötigen, benutzen Sie stattdessen die nicht gepinnte "neutrale" Zeile ohne ERP-Nummer daneben. Ob Zeilen ohne ERP-Nummer exportiert werden dürfen, ist abhängig vom gewünschten firmeninternen Workflow.

^[a]Siehe Abschnitt 4.16.2, „ Dimensions-Merkmal pinnen an/aus / plinkcommon.cfg -> Block [PARTdataManager] -> Schlüssel "LockDimRange" “ in ENTERPRISE 3Dfindit (Professional) - Administration.

Sachmerkmal [Object attribute]

Das Sachmerkmal [Object attribute] wird verwendet für Werte, die für Maß- und/oder Produktnormen erforderlich sind, für Bestellnummern oder technische Spezifikationen, etc. (Merkmale, die nichts mit Geometrie oder Funktion zu tun haben).

Hinweis

Ein Sachmerkmal [Object attribute] ist gepinnt, sobald für die betreffende Zeile eine ERP-Nummer vergeben ist. Es wird mit einem entsprechenden Icon gekennzeichnet.
