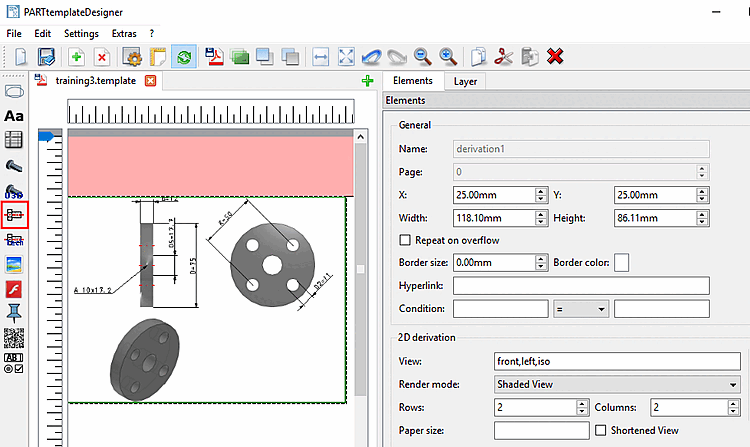

Ansicht:

Tragen Sie für die darzustellenden Ansichten kommasepariert die Schlüsselbegriffe im Eingabefeld ein:

Hinweis Sie können auch den Namen eines DW-Templates eintragen.

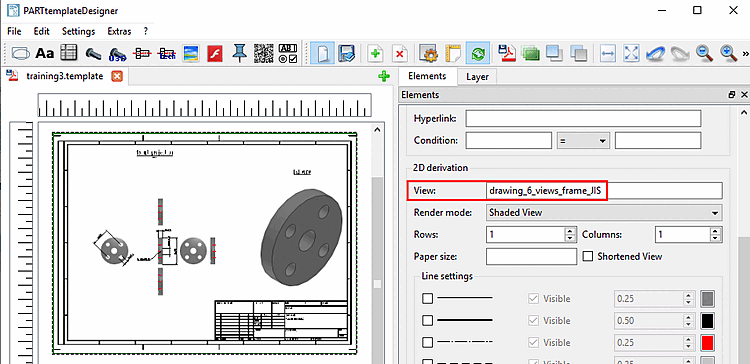

Beispiel: "3 Ansichten + Isometrie im Rahmen (DIN)"

DW-Templates sind unter $CADENAS_SETUP/layouts/2dderivation abgespeichert.

Den Templatenamen finden Sie im Block [Template] unter dem Schlüssel "name".

[Template]
name=drawing_4_views_frame_DIN

Siehe auch Abschnitt 7.11, „Dockingfenster "2D-Ableitung" - Eigene Kombinationsansichten (*.dw) erstellen“.

Rendermodus:

Zeilen / Spalten:

Beispiel: Vorgabe 2 Zeilen, 2 Spalten:

Verkürzte Ansicht:

Verkürzte Ansicht ist ein spezielles Feature für Kataloge mit Teilen, die in der 2D-Ableitung aufgrund ihrer Proportionen schlecht aussehen könnten. Das passiert z.B. bei sehr langen Zylindern. Die 2D-Ableitung würde dann mehr nach einer Linie als nach einem Zylinder aussehen.

Sofern das Bauteil eine zusätzliche verkürzte Ansicht besitzt, wird das Element benützt.

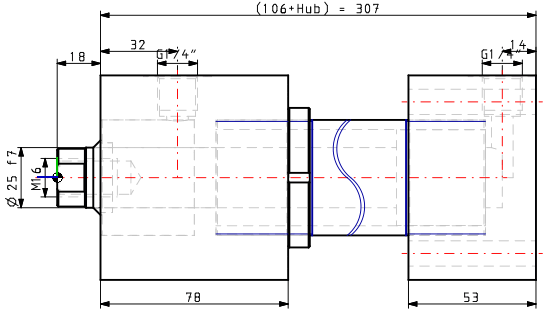

Beispiel: Auswahlkästchen Verkürzte Ansicht aktiviert

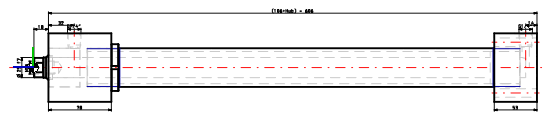

Beispiel: Auswahlkästchen Verkürzte Ansicht deaktiviert

Siehe auch Abschnitt 12.2.2.4, „Alternative 2D-Größe / Zeichnungsansicht auf Blatt optimieren“ und Abschnitt 5.10.1, „2D-Ableitung: Alternative 2D Größe (verkürzt)“.
