5.9.
Einstellungen
5.9.10. Registerseite: Zubehör
|  |
| Zurück | Weiter |

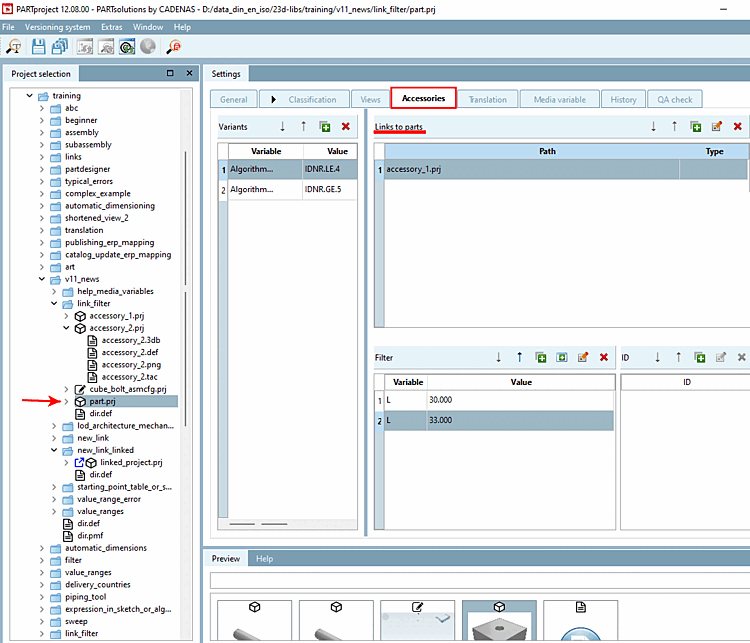

Die Registerseite Zubehör [Accessories] erscheint bei Projekttyp [Project type] "3D-Projekt [3D project]", "Klassifikationssuche [Classification Search]", "3D-Wälzlager [3D bearing]", "2D/3D-Projekt [2D/3D project]", "Assembly-Tabelle [Assembly table]", "Ohne Geometrie [Without geometry]", "Natives Teil [Native Part]", "Simple-Assembly [Simple assembly]".
Bauteile, die im Dialogbereich Links auf Teile [Links to parts] eingetragen wurden, werden im PARTdataManager im Dockingfenster Verweise [Links] bei Auswahl Zubehör [Accessories] dargestellt.
Im Dialogbereich Varianten [Variants] können Sie optional bestimmen, ob das Zubehörteil für das ganze Projekt angezeigt werden soll oder nur für bestimmte Zeilen.
Im Dialogbereich Filter können Sie optional bestimmen, ob im Zubehörteil alle Zeilen angezeigt werden oder nur bestimmte, falls dieses geöffnet wird. Ist kein Filter gesetzt, werden einfach alle Zeilen angezeigt.
In Fällen, wenn mehr als EINE ID für einen Projektverweis vergeben werden soll, benötigen Sie den Dialogbereich ID. Das ist z.B. bei der Elektroteile-Klassifikation der Fall. (Siehe unten.)
Bei der Auswahl von Variablen (sowohl im Dialogbereich Varianten [Variants] wie auch Filter) können auch Wertebereichsvariablen verwendet werden. Dabei kann ein Standardwert [Standard value] bestimmt oder die Wertebereichsdefinition [value range definition] angepasst werden.
Bei der Bestimmung des Wertes (von Zubehörteilen) kann auch auf Variablenwerte des Quellteils zugegriffen werden,
Außerdem können bei der Formulierung des Wertes auch komplexe Ausdrücke (Bedingungen) mit Fortran-Syntax zusammengestellt werden.
Siehe auch Abschnitt 5.8.2.1.3, „ Neuer Link “. Die Funktion Neuer Link [New link] ist in erster Linie für Teile gedacht, die in verschiedenen Verzeichnissen immer wieder vorkommen. (Dies können Zubehörteile sein, müssen aber nicht.)
In PARTdataManager -> Dockingfenster Verweise [Links] werden bei Auswahl Verzeichnis [Directory] „artverwandte“, alternative oder in irgendeiner Form zum aktuell gewählten Bauteil in Beziehung stehende Teile, Baugruppen etc. automatisch aufgelistet.
