Die Registerseite Variablenzuordnung [Variable assignment] erscheint nur beim Projekttyp [Project type] Assembly-Tabelle [Assembly table].
Um
Baugruppen auch im PARTdataManager aufrufen zu können, wird - nachdem
Einzelkomponenten und Baugruppe bereits erstellt sind - ein Projekt vom Typ
„Assembly Tabelle“ (asmtab.tac) angelegt. Siehe hierzu unter
Abschnitt 7.13.3, „Assembly-Tabellenprojekt erstellen von A bis
Z
“.

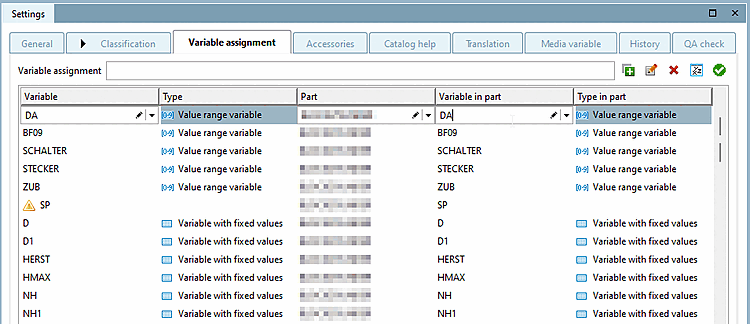

Auf der Registerseite Variablenzuordnung [Variable assignment] kann die genaue Zuordnung von Variable in der Baugruppentabelle und der Variable im Teil eingesehen und editiert werden.
Ein gesuchter Begriff aus der Variablenzuordnung kann in der Suchzeile eingegeben werden. Es wird in allen Spalten gesucht, dadurch lässt sich nicht nur nach Variablen Bezeichnungen suchen, sondern auch nach Typ oder Bauteil filtern.
Neben der Suchzeile
befinden sich die fünf grundlegenden Funktionen
Hinzufügen [Add],
Bearbeiten [Edit],
Entfernen [Remove],
Alle Variablen
hinzufügen [Add all variables] und
Variablen
testen [Test variables].
Klicken Sie auf Hinzufügen [Add], springt die Tabelle zur letzten Zeile, an dessen Stelle sich stets eine leere Zeile befindet. Sie können Variable, Bauteil [Part] und Variable im Bauteil [Variable in part] eingeben oder aus dem DropDown Menü auswählen. Die Spalten Typ [Type] und Typ im Bauteil [Type in part] werden automatisch vergeben, falls vorhanden.
Zum Bearbeiten einer bereits existierenden Zeile können Sie entweder per Doppelklick in die Zeile klicken, oder aber mit einem einfachen Linksklick die Zeile markieren und den Button Bearbeiten [Edit] betätigen.
Klicken Sie auf eine Zeile und drücken Sie Entfernen [Remove], um die Variablenzuordnung aus der Liste zu löschen. Diese kann jederzeit wieder hinzugefügt werden.

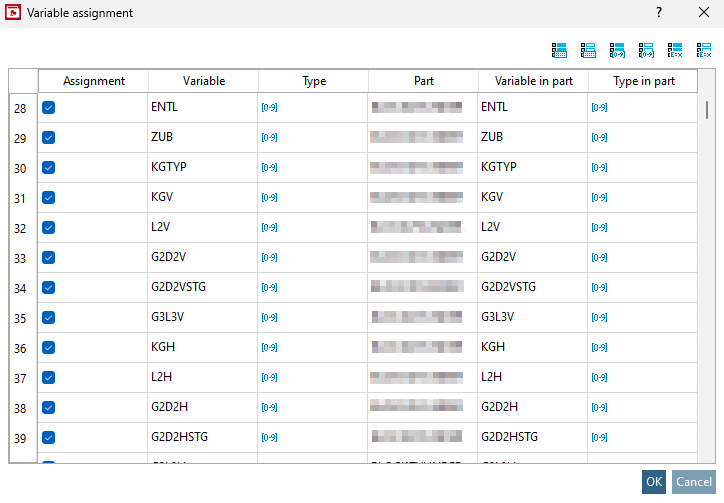

Alle Variablen hinzufügen [Add all variables] öffnet das gleichnamige Fenster. Nachdem Sie zunächst das gewünschte Bauteil ausgewählt haben, gelangen Sie zu dem Fenster Variablenzuordnung [Variable assignment].
Dort haben Sie die Möglichkeit, alle verfügbaren Variablen der Baugruppen Tabelle dem Bauteil zu zuordnen über das Auswahlkästchen der Spalte Zuordnung [Assignment]. Über die Schnellauswahl oberhalb der Tabelle können Sie Alle oder Keine Variablen mit festen Werten, Alle oder Keine Wertebereichsvariablen und Alle oder Keine Merkmalsalgorithmen auswählen.

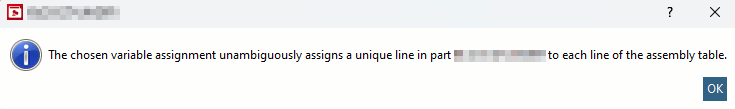

Mit Variablen testen [Test variables] können Sie können Sie prüfen, ob mit der aktuellen Variablenzuordnung jede Zeile aus der Assembly Tabelle eindeutig einer Zeile aus dem gewählten Bauteil zugeordnet werden kann. Sie erhalten je nach Ergebnis eine Rückmeldung vom System.
