3D Historie [3D History]

Das Dockingfenster 3D Historie [3D History] ist ein zentraler „Schauplatz“ innerhalb des PARTdesigner.

Beim Aufruf einer neuen Datei zeigt der Feature-Baum lediglich die drei Basisebenen XY, ZX, YZ an. An die Ebenen fügen sich alle weiteren Konstruktionsschritte (Skizzen, Rotationen, Extrusionen, etc.) an.

"3D Historie [3D History]" direkt nach Öffnen eines neu angelegten Projekts

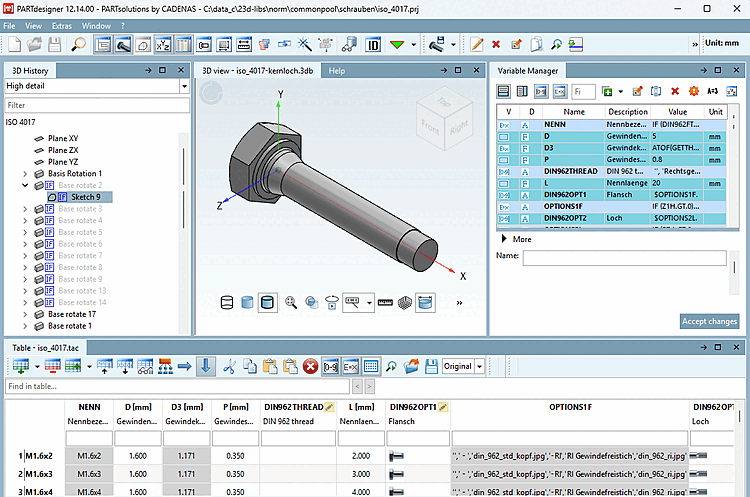

Folgende Abbildung zeigt die 3D Historie [3D History] mit einem bereits erstellten Bauteil.

Über seine Kontextmenüs wird u.a. der Sketcher (mit Sketch Historie [Sketch history]) aufgerufen, wo die grundlegende Skizze erstellt wird.

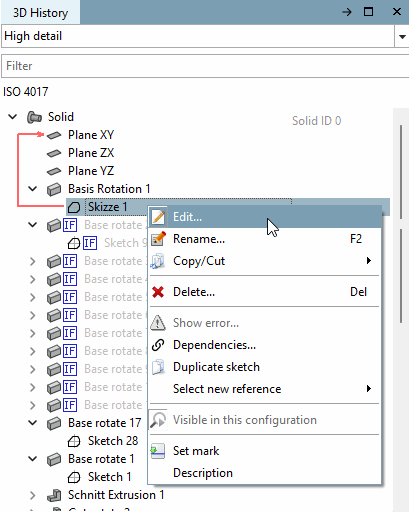

Aufruf des "Sketcher" mit "Sketch Historie [Sketch history]" via Kontextmenübefehl "Bearbeiten... [Edit...]"

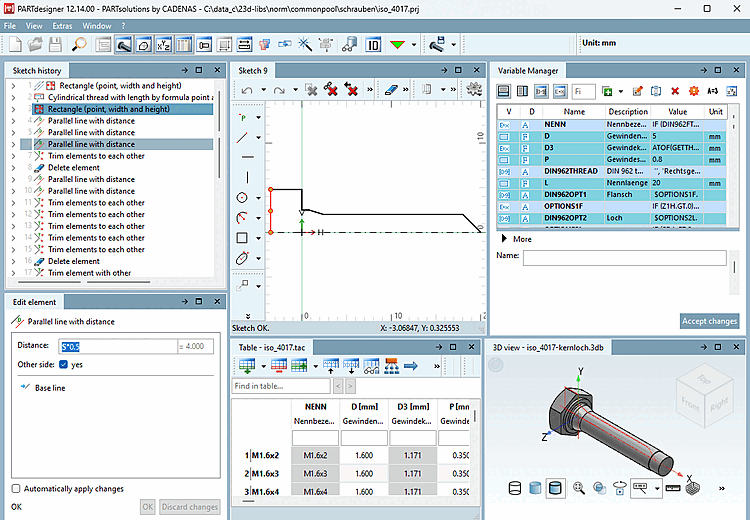

"Sketcher" mit "Sketch Historie [Sketch history]"

In der Sketch Historie [Sketch history] werden sämtliche Konstruktionsschritte dokumentiert, sodass der jeweilige Bauteilaufbau auch später nachvollzogen und eventuell modifiziert werden kann. Sie auch nächster Abschnitt.

Detaillierte Informationen zur 3D Historie [3D History] finden Sie unter Abschnitt 7.6, „ Dockingfenster "3D Historie" “.
