Im Folgenden ist beschrieben, wie Sie ein Bauteil via Befehl 3Dfindit in Ihr 3D-CAD-System einfügen.

[Hinweis]Hinweis

Es ist der Standard-Ablauf beschrieben.

Bei einigen CAD-Systemen finden Sie noch weitere Informationen im CAD-spezifischen Kapitel.

  1. Klicken Sie im ENTERPRISE-3Dfindit-Menü auf den Befehl 3Dfindit .

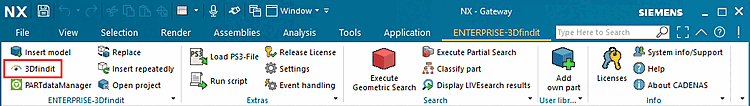

    3Dfindit (Abb. beispielhaft aus NX)

    3Dfindit (Abb. beispielhaft aus NX)

    -> Die Ansicht wechselt zu 3Dfindit.

  2. Wählen Sie mit beliebiger Suchmethode das gewünschte Bauteil aus.

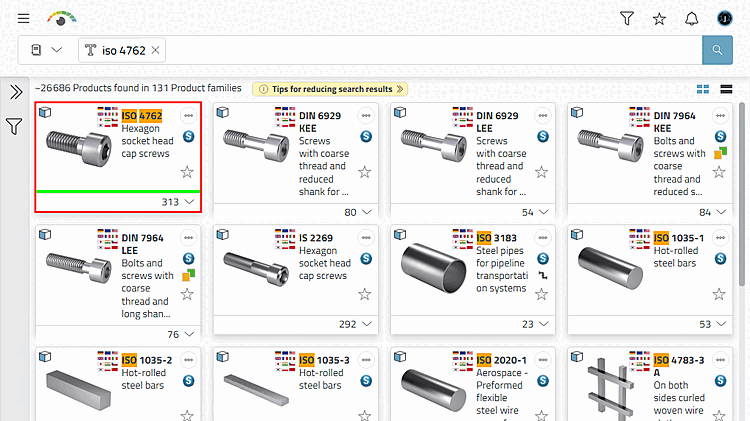

    Z.B. Volltextsuche nach "ISO 4762"

    Z.B. Volltextsuche nach "ISO 4762"

  3. Öffnen Sie das Teil und bestimmen Sie die gewünschte Ausprägung.

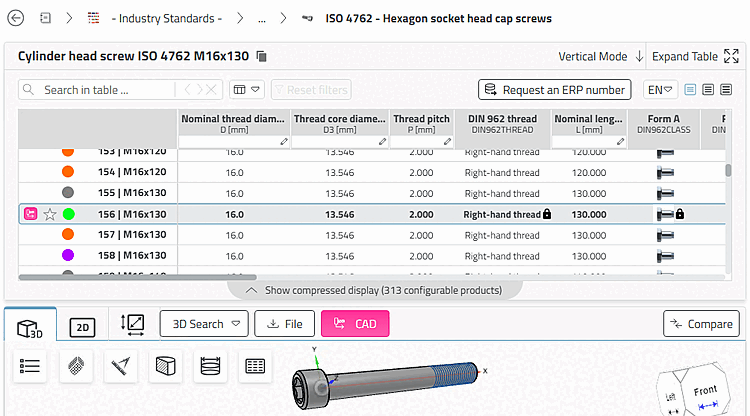

    Ausprägung in Tabelle wählen

    Ausprägung in Tabelle wählen

  4. Klicken Sie auf die Schaltfläche CAD.

    -> Der Fokus wechselt zum CAD-System.

  5. Im CAD-System erscheint der Platzierungsdialog.

    [Hinweis]Hinweis

    Der Platzierungsdialog steht für die Schnittstellen von Inventor, Creo Parametric, Solid Edge, SolidWorks und NX zur Verfügung.

    Bei anderen CAD-Systemen nehmen Sie die Platzierung mit den Standard-Methoden Ihres CAD-Systems vor.

    Für bestimmte Teile wie z.B. Schrauben werden von Seiten 3Dfindit automatische Platzierungsmethoden angeboten. Stehen keine automatischen Platzierungsmethoden zur Verfügung, sind die Schaltflächen ausgeblendet.

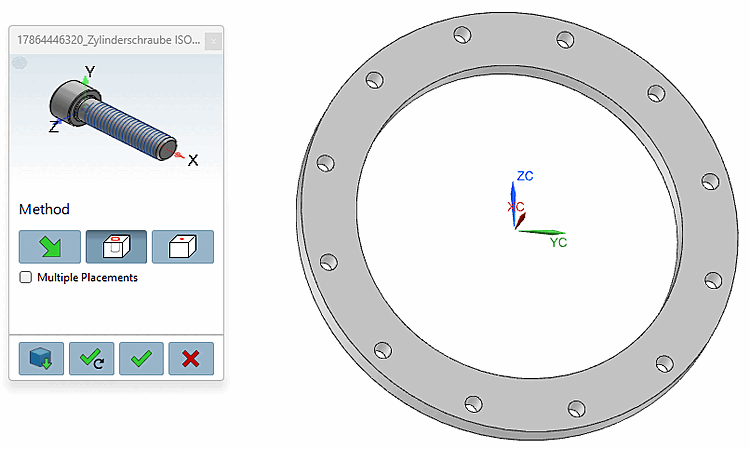

    Platzierungstrategie wählen [Select placement strategy]

    Platzierungstrategie wählen [Select placement strategy]

  6. Wählen Sie eine Platzierungsmethode:

    1. CAD-System (Standard-CAD-Platzierungsmethode)

      [Hinweis]Hinweis

      Diese Platzierungsmethode steht immer zur Verfügung.

      Für Details siehe Abschnitt 3.5.1.1.2, „Standardmethode“.

    2. In Zylinderbohrung [In Cylinder] (3Dfindit Platzierungsmethode)

      z.B. zur Platzierung von Schrauben, aber auch von Lagern auf Wellen

      Erstellt automatisch die benötigten Platzierungsbedingungen um den Körper in einem zylinderförmigen Loch zu platzieren. [Create automatic references to place a body in a cylinder hole.]

      Für Details siehe Abschnitt 3.5.1.1.3, „"In Zylinderbohrung" “.

    3. Auf Fläche [On surface] (3Dfindit Platzierungsmethode)

      Erstellt automatisch die benötigten Platzierungsbedingungen um den Körper orthogonal auf der Oberfläche zu platzieren [Create mates for placement on planar face]

      Für Details siehe Abschnitt 3.5.1.1.4, „"Auf Fläche" “.

    4. Berührende Flächen [Touching Surfaces] (3Dfindit Platzierungsmethode)

      z.B. zur Platzierung von Senkschrauben

      Platzierung mittels zweier Berührungsflächen [Placement with coincident faces]

      Für Details siehe Abschnitt 3.5.1.1.5, „"Berührende Flächen" “.

    [Hinweis]Hinweis

    Für Platzierungsmethoden, die nicht verfügbar sind, sind die entsprechenden Schaltflächen ausgeblendet. Insbesondere bei Verschraubungselementen stehen mehrere Methoden zur Verfügung.

    [Hinweis]Hinweis

    Evtl. werden CAD-spezifische Dialoge angezeigt. Nehmen Sie die entsprechenden Eingaben vor.

    -> Unten im Platzierungsdialog werden folgende Schaltflächen angezeigt:

    Öffnen [Open]: Das Modell wird in einem separaten CAD-Fenster geöffnet.
    Mehrfach platzieren [Place multiple] (und Dialog geöffnet lassen)
    Einmal platzieren [Place once] (und Dialog schließen)
    Dialog schließen [Close dialog] (ohne Platzierung)

    Mehrfaches Platzieren [Multiple placement]: Die Aktivierung des Auswahlkästchens ermöglicht das direkte, wiederholte Platzieren im CAD, ohne jedes mal die Schaltfläche Mehrfach platzieren [Place multiple] benutzen zu müssen. [4]

Sind im Platzierungsteil Muster vorhanden, werden diese erkannt und es erscheint ein entsprechender Dialog. Siehe hierzu Abschnitt 3.5.1.2, „Platzierungsdialog - Mustererkennung “.


[4] Bei bestimmten CAD-Systemen ist die Funktion bei allen Platzierungsmethoden verfügbar, bei anderen nur bei der Standard-CAD-Platzierungsmethode. Wenn die Methode nicht zur Verfügung steht, dann erscheint das Auswahlkästchen ausgegraut.
