3.5.1.1.4. "Auf Fläche"
[Hinweis]Hinweis

Platzierung eines Körpers auf einer Fläche.

Die Platzierung erfolgt orthogonal auf dem berührten Flächenpunkt. Alle benötigten Platzierungsbedingungen werden automatisch erstellt.

Die Methode Auf Fläche [On surface] eignet sich beispielsweise für Schrauben.

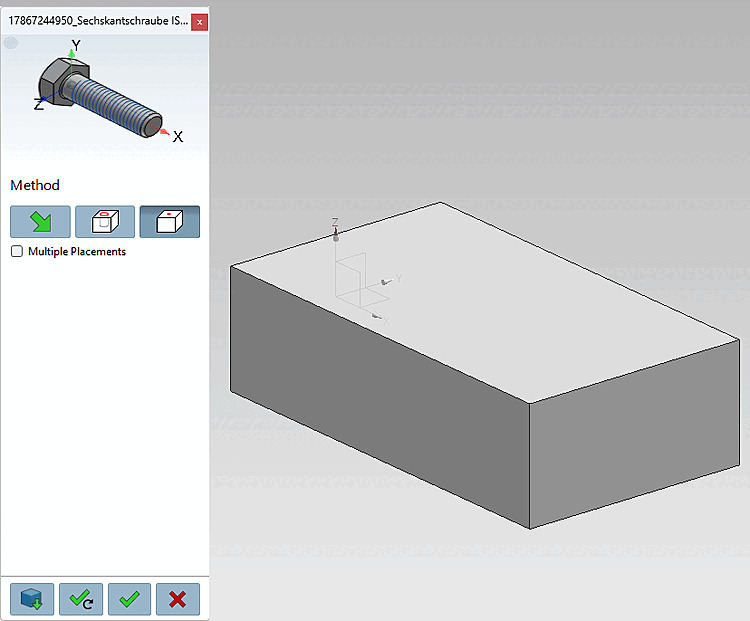

Ausgangssituation:

Mit Klick auf können Sie die Platzierungsaktion abbrechen.

Mit Klick auf Mit Klick auf können Sie die Platzierungsaktion abbrechen. können Sie die Platzierungsaktion abbrechen.

  1. Klicken Sie auf die Schaltfläche Auf Fläche [On surface] .

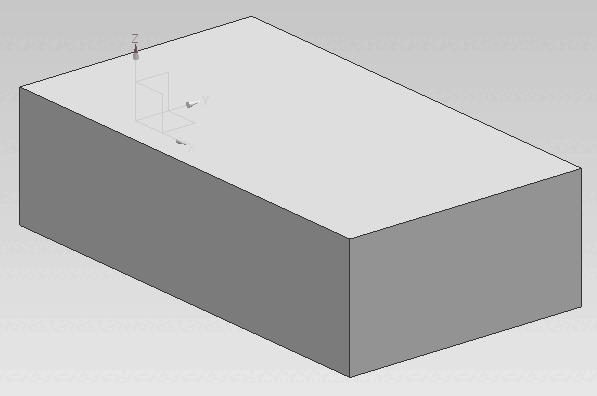

    Beispiel: Einfügepunkt auf Fläche bestimmen

    Beispiel: Einfügepunkt auf Fläche bestimmen

  2. Selektieren Sie einen Punkt auf einer Fläche [Select point on surface].

    [Hinweis]Hinweis

    Evtl. werden zusätzlich CAD-eigene Dialoge angezeigt, wodurch der Platzierungsdialog inaktiv wird.

  3. Klicken Sie auf Einmal platzieren [Place once] oder Mehrfach platzieren [Place multiple] .

    -> Die Schraube wird platziert.

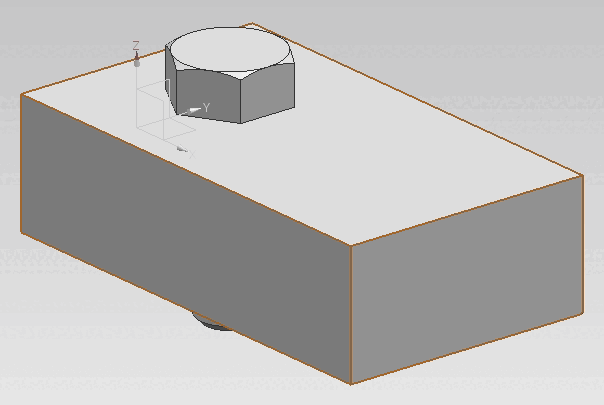

    Schraube auf Fläche platziert

    Schraube auf Fläche platziert

    [Hinweis]Hinweis

    Evtl. wird das Einfügen bereits durch Interaktion mit einem anderen Dialog ausgelöst und entfällt dann hier.

  4. Optional weitere Platzierungen vornehmen oder Platzierungsdialog schließen

    Öffnen [Open]: Das Bauteil wird in einem separaten CAD-Fenster geöffnet.
    Mehrfach platzieren [Place multiple] (und Dialog geöffnet lassen)
    Einmal platzieren [Place once] (und Dialog schließen)
    Dialog schließen [Close dialog] (ohne Platzierung)
