5.5.2.3.1. 3D Suche (Einzelteil)

Nehmen Sie die Einstellungen vor und klicken Sie abschließend auf Übernehmen und suchen [Apply and search].

  1. Setzen Sie die gewünschten Einstellungen:

    • Suchvorlage [Search template]:

      • Standard-Suche [Standard search]: In den meisten Fällen ist die Standard-Suche die beste Wahl.

      • Umfassende Suche [Broad search]: Diese Suche hat im Durchschnitt bessere Ergebnisse, aber einen größeren Nachteil: Sogar bei extrem ähnlichen Teilen wird keine Ähnlichkeit von nahe bei 100% erzielt.

      • Suche nach Profilen [Search for profiles]: Beste Wahl bei der Suche nach Profilen.

      • Dublettensuche [Duplicate search]: Diese Vorlage wurde hauptsächlich für die Suche nach Dubletten geschaffen. Sie arbeitet sehr gut bei hohen Ähnlichkeiten, allerdings haben die Ergebnisse mit geringerer Ähnlichkeit weniger Signifikanz.

    • Bauteilgröße einbeziehen [Include Part Size]: Ja/Nein

      Ist die Option aktiviert, werden evtl. manche Teile nicht im Ergebnis erscheinen, obwohl sie zwar geometrisch ähnlich sind, aber andere Größen enthalten.

      [Hinweis]Hinweis

      • In Herstellerkatalogen sind standardmäßig nicht alle Tabellenzeilen geometrisch indexiert.

        Sie erhalten also eventuell bei aktivierter Option Bauteilgröße einbeziehen [Include Part Size] keine Treffer, obwohl es ähnliche Teile gibt.

        Deaktivieren Sie daher die Option und filtern anschließend in der Ergebnistabelle nach einer passenden Ausprägung.

      • Bei Eigenteilekatalogen sind in der Regel 100% aller Tabellenzeilen indexiert.

      • Eine 100%ige Indexierung kann administrativ jederzeit nachgeholt werden.[a]

      • Wenn alle Tabellenzeilen indexiert sind, ist die Aktivierung der Option Bauteilgröße einbeziehen [Include Part Size] bei einer Suche nach Herstellerteilen sicher sinnvoll. Bei Eigenteilekatalogen kann es durchaus auch Sinn machen, ähnliche Teile mit anderer Größe zu ermitteln.

      [a] Siehe Geosuchindex.

    • Gespiegelte Teile ignorieren [Ignore mirrored parts]: Ja/Nein

      Beispiel:

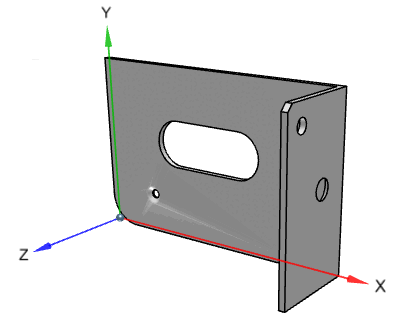

      Suchteil

      Suchteil

      Bei Aktivierung entfällt das rechte Ergebnis.

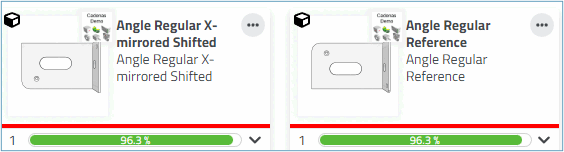

      Rechtes Bauteil ist eine Spiegelung des linken

      Rechtes Bauteil ist eine Spiegelung des linken

    • Geometrische Merkmale einbeziehen [Include geometric features]: Hat ein Bauteil Features, die im Verhältnis zur Gesamtgröße nicht stark ins Gewicht fallen, werden diese bei Aktivierung stärker gewichtet.

      Dies kann a) zum Ausschluss von Teilen führen (wenn die Features abweichen) oder b) zu einem höheren Ranking (wenn die Grundform nicht besonders ähnlich ist, aber die geometrischen Merkmale sehr ähnlich sind).

      Suchteil

      Suchteil

      Beispiel:

      1. Ohne Aktivierung der Option kann der Winkel aufgrund seiner ähnlichen Grundform als Ergebnisteil erscheinen, obwohl er keine Löcher hat.

        Mit Aktivierung der Option ist der Winkel als Ergebnisteil ausgeschlossen.

        Ergebnisteil

        Ergebnisteil

      2. Hat ein Treffer mit kleinen Löchern, die aber im Verhältnis zur Gesamtgröße nicht stark ins Gewicht fallen, eine nicht ganz so ähnliche Grundform, aber gleiche Löcher, wird dieser bei Aktivierung weiter nach oben sortiert.

  2. Klicken Sie Übernehmen und suchen [Apply and search].

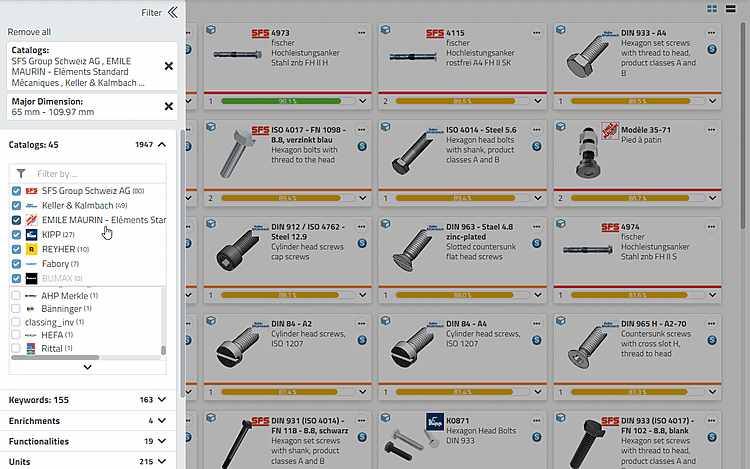

    -> Im eingestellten Ähnlichkeitsbereich liegende Ergebnisse werden gefunden und angezeigt.

    -> Im Suchfeld wird der Suchparameter (oder beliebig viele) angezeigt.
