1.4.2. Toleranz-Import-Einstellungen via Pipeline (oder per Konfigurationsdatei)

1.4.2.1. Alternative Einstellungsmöglichkeit per Konfigurationsdatei partsol.cfg
1.4.2.2. Template "multisolid"
1.4.2.3. Bauteile mit 2D-Flächen

	Hinweis
	Achten Sie bitte in Bezug auf Toleranzen auf die passende Einstellung! Es können bei kleinen Bauteilen mit sehr kleinen Features (<0,01mm) sowie sehr großen Bauteilen mit kleinen Features (40m Stahlband mit 1mm Verrundung) Probleme auftreten.

Im Quick & Simple Knoten einer Pipeline finden sich drei Standardvorlagen für den Q&S Import:

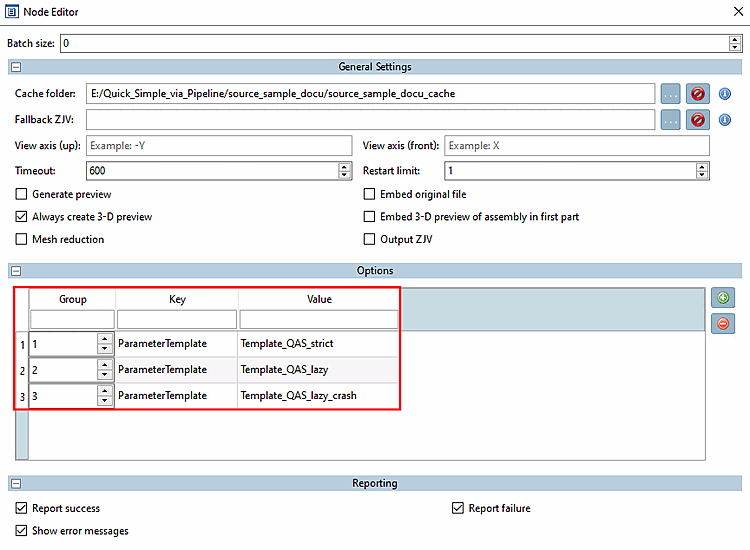

Quick & Simple Knoten > Node Editor

Quick & Simple Knoten > Node Editor

strict:
- Es darf nur Solids geben
- Alle Flächen müssen den Solids zugeordnet sein
- Unter der eingebauten Toleranz von Parasolid gibt es keinen Fehler im Model (offene Flächen)
lazy: Oben genannte Punkte werden nicht erzwungen, aber reportet
lazy crash: Wie Lazy, wird aber mit bekannten Problemen umgehen, die evtl. zu einem Fehler führen

Diese Templates sollen auch in dieser Reihenfolge angewendet werden.
