1.5.8.2.2. Bauteil ersetzen via Bemaßungen

Sobald ein Dimension-Objekt in einer Baugruppe sichtbar und auswählbar ist, kann ein Ersetzen-Befehl über das Kontextmenü ausgeführt werden, womit das Bauteil, welchem dieses Dimension-Objekt gehört, ersetzt wird.

Voraussetzungen:

Die beschriebene Vorgehensweise funktioniert erst ab NX2312 einwandfrei.
In ifugnx.cfg > Block "CreationOptions(is3d):include(CreationOptions)" muss der Schlüssel "CreateDimensions" auf den Wert 1 gesetzt sein (Default=0).
Die "MN_replace3d_Environment" in ifacecommon.cfg muss "context" beinhalten (was per Default der Fall ist).
Die beschriebene Vorgehensweise funktioniert nur in einer Baugruppe.

Vorgehensweise:

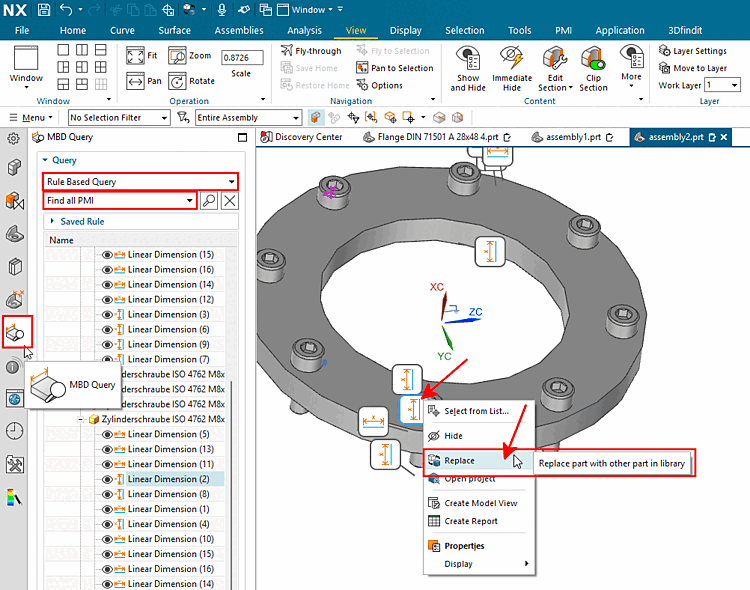

Selektieren Sie den Menüpunkt MBD Query.
Wählen Sie in den Listenfeldern unter Query "Rule Based Query" und "Find all PMI".
-> Die Bemaßungen werden nun angezeigt.
Selektieren Sie einen Bemaßungspunkt und öffnen Sie das Kontextmenü.
Klicken Sie auf den den Menüpunkt Ersetzen [Replace].
-> Nacheinander werden verschiedene Dialogfenster geöffnet.

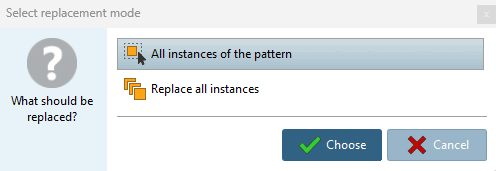

Ersetzungsmodus wählen [Select replacement mode]

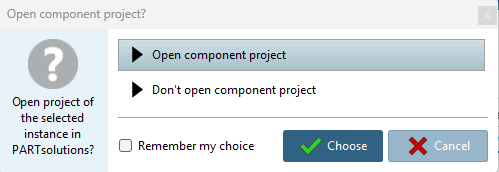

Komponentenprojekt öffnen? [Open component project?]

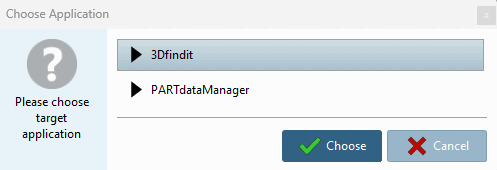

Anwendung auswählen [Choose Application]
Treffen Sie Ihre Auswahlen und bestätigen Sie mit Auswählen [Choose].

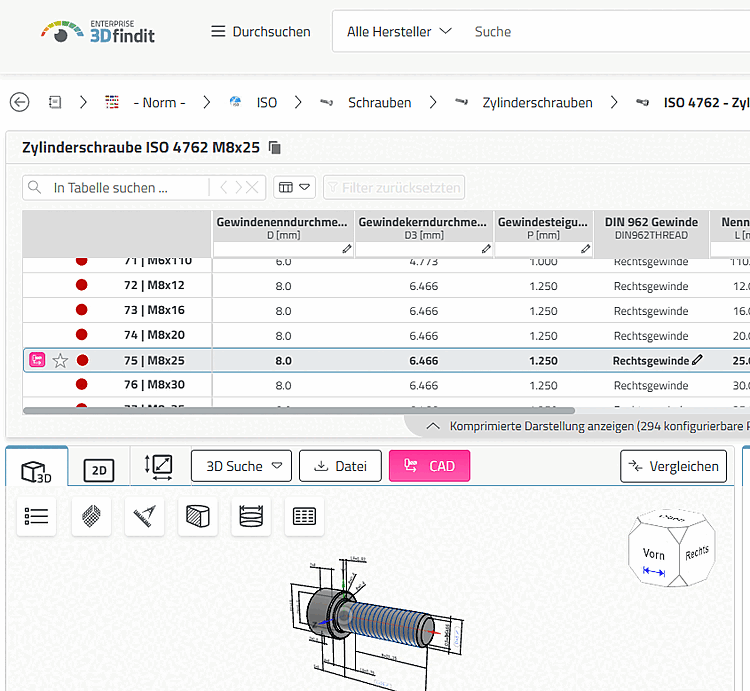

Wählen Sie das gewünschte Bauteil und exportieren Sie erneut.
