3.1.6.4.13.1. Modus "Symbole"

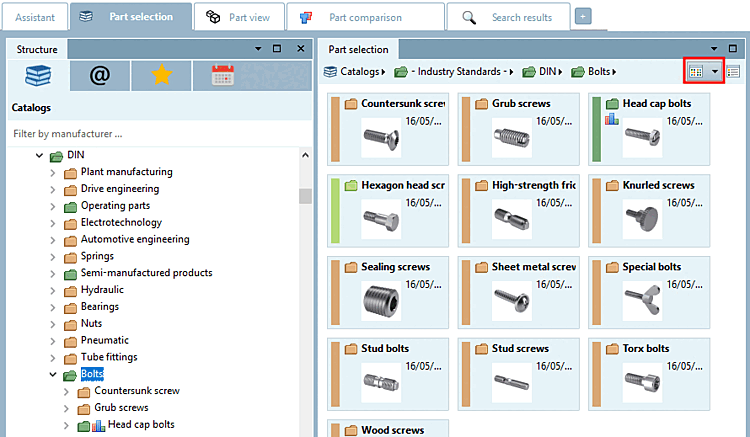

Der Modus Symbole [Symbols] zeigt die Auswahl in einer Kachelansicht.

Per Doppelklick gelangen Sie auf die nächst tiefere Ebene (Verzeichnis oder Projekt). Auf der untersten Ebene werden die Projekte angezeigt.

Ergebnisse nach Doppelklick:

Das gewählte Verzeichnis (Projekt) erscheint in der Breadcrumbs-Zeile (siehe Abschnitt 3.1.6.4.13.7, „ Auswahl über Navigationspfad (Breadcrumbs) “).
Rechts in der Teileauswahl [Part selection] werden nun die Elemente der nächst tiefer gelegenen Ebene angezeigt.
Navigieren Sie mittels Klick auf gewünschte Verzeichnisse oder die Breadcrumbs-Zeile (siehe Abschnitt 3.1.6.4.13.7, „ Auswahl über Navigationspfad (Breadcrumbs) “).
Links im Baum wird ebenfalls die entsprechende Ebene selektiert

3D Tooltip aufrufen

	Hinweis
	3D Tooltip + Technische Angaben [Technical details] werden auf Projektebene angezeigt.

Insbesondere wenn das Vorschaubild klein eingestellt ist, ist es hilfreich, sich den 3D Tooltip + Technische Angaben [Technical details] (sofern vorhanden) anzeigen zu lassen. Bewegen Sie hierzu die Maus über das Vorschaubild.

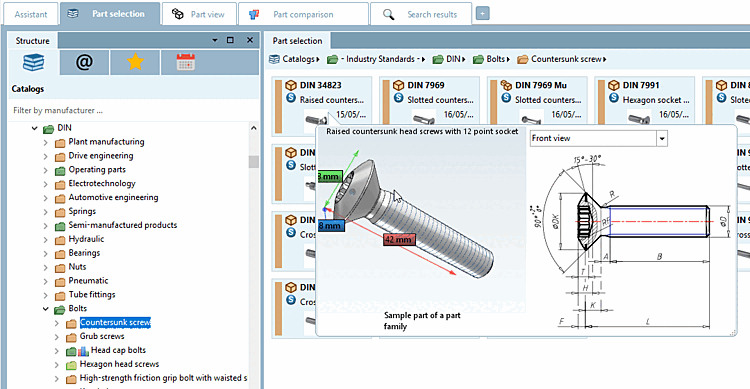

Beispiel: 3D Tooltip + Technische Angaben [Technical details] im Modus Symbole [Symbols]

Der 3D Tooltip ist skalierbar und animiert. In der rechten unteren Ecke finden Sie ein Icon zum Aufziehen der Größe. Die Ausdehnungen in X-, Y- und Z-Achse sind automatisch eingeblendet.

Ob und wie der Tooltip angezeigt werden soll, können Sie in PARTdataManager unter Extras Menü -> Einstellungen... [Preferences...] -> Teileauswahl [Part selection] festlegen.

Einstellungen... [Preferences...] -> Teileauswahl [Part selection]

Tooltip mit Vorschaubildern anzeigen [Show tooltip with previews]
3D Tooltip: Kein 3D Tooltip [No 3D Tooltip] | Groß [Large] | Mittel [Medium] | Klein [Small]
Technische Ansicht in Tooltip anzeigen [Show technical previews in tooltips]
