3.1.9.4.1. AVI Format exportieren

Die Einstellungen nehmen Sie auf den Registerseiten AVI Optionen und Querschnitt [Cross-section] vor, die unten beschrieben werden.

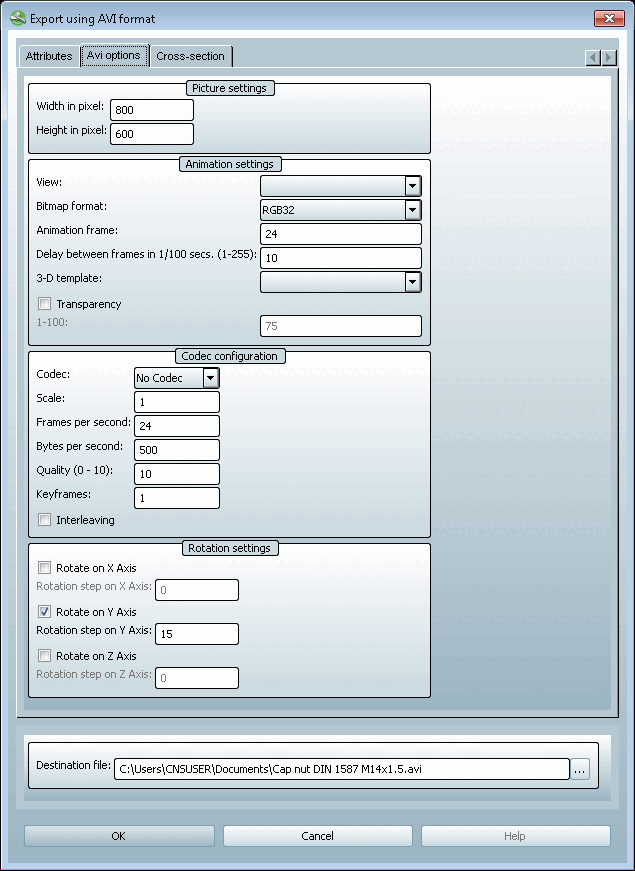

Export im AVI-Format

Registerseite AVI Optionen

Bild Einstellungen [Picture settings]:
Breite in Pixel [Width in pixel], Höhe in Pixel [Height in pixel]
Tragen Sie in die Eingabefelder die gewünschte Höhe und Breite ein.

Animation Einstellungen [Animation settings]:

Ansicht [View]:
Wählen Sie im Listenfeld die gewünschte Ansicht:
- Vorne [Front]
- Hinten [Back]
- Rechts [Right]
- Links [Left]
- Oben [Top]
- Unten [Bottom]
- Isometrisch [Isometric]
Bitmapformat [Bitmap format]:
In aller Regel belassen Sie den Defaultwert "RGB32".
Ansonsten wählen Sie im Listenfeld das gewünschte Bitmapformat.

Animation Frame [Animation frame]:

Frames pro Rotation

	Hinweis
Beachten Sie hier die Wechselwirkung mit den Einstellungen unter Rotation Einstellungen [Rotation settings]. Beispiel: Wenn Sie einen Rotationsschritt auf 1° festlegen, benötigen Sie hier 360 Frames pro Rotation, damit eine volle Rotation ausgeführt wird.

Hinweis

Beachten Sie hier die Wechselwirkung mit den Einstellungen unter Rotation Einstellungen [Rotation settings].

Beispiel:

Wenn Sie einen Rotationsschritt auf 1° festlegen, benötigen Sie hier 360 Frames pro Rotation, damit eine volle Rotation ausgeführt wird.

Je mehr Frames, desto größer wird die Datei.

Abstand zwischen Bildern in 1/100 Sek. (1-255) [Delay between frames in 1/100 secs. (1-255)]
Die Rotationsgeschwindigkeit ergibt sich aus dieser Einstellung und der Einstellung Animation Frame [Animation frame].
3D Vorlage [3D template]:
Sie können den Farbstil an das Layout von PARTsolutions-Versionen, CAD-Systemen und weiteren Stilvorlagen angleichen:
8.1, 9.0, Purist, Metal, Wood, Catia V5, Solid Edge, SolidWorks, NX, One Space Designer, Pro/Engineer, Inventor
Transparenz [Transparency]:
Um einen transparenten Hintergrund zu erhalten, aktivieren Sie die Option.

Nicht transparent

Transparent

Codec Einstellungen [Codec configuration]:
- Codec
  Wählen Sie im Listenfeld den gewünschten Codec.

  Hinweis
  Die Listenwerte sind nicht fest, sondern werden aus Ihrem System ausgelesen.

  Die beste Qualität liefert die Einstellung Kein Codec [No Codec]. Allerdings entstehen ohne Codec sehr große Dateien.
  Wählen Sie aus der Liste einen Codec, bei dem Qualität und Dateigröße im gewünschten Verhältnis stehen.
- Skalierung [Scale]: Defaultwert '1' (kleinst möglicher Wert)
  Zeitliche Skalierung. Je größer die Zahl, umso langsamer die Bewegung.
- Frames pro Sekunde [Frames per second]: 24
  Je mehr Frames pro Sekunde, desto runder die Bewegung, aber umso größer auch die Datei.
- Bytes pro Sekunde: Default = 500
  Diese Einstellung betrifft die Qualität.
- Qualität (0 - 10) [Quality (0 - 10)]: Default: 10
  Allgemeine Einstellung für die Qualität
- Keyframe alle [Keyframes]: Defaultwert =1
  In der Regel belassen Sie diese Einstellung. Eine Änderung auf '2' würde die Anzahl der Keyframes halbieren.
- Interleaving:
  Audio- und Videodaten werden ineinander verzahnt abgespeichert.
Rotation Einstellungen [Rotation settings]:
Optional können Sie die Rotationsschrittweite in Grad für die einzelnen Achsen bestimmen.
Zieldatei [Destination file]:
Mittels Durchsuchen ... öffnet sich der Explorer.
Ändern Sie bei Bedarf Pfad und Dateiname. Belassen Sie in jedem Fall die Dateiendung.

	Hinweis
Die Listenwerte sind nicht fest, sondern werden aus Ihrem System ausgelesen.

Registerseite Querschnitt

Viertelschnitt [Quarter cut]
Um einen Viertelschnitt zu erzeugen, aktivieren Sie sowohl das Auswahlkästchen bei Querschnitt [Cross-section], als auch das Auswahlkästchen bei Viertelschnitt [Quarter cut].
Für die Einstellungen gilt analog dasselbe wie bei Querschnitt.

Querschnitt

Viertelschnitt
