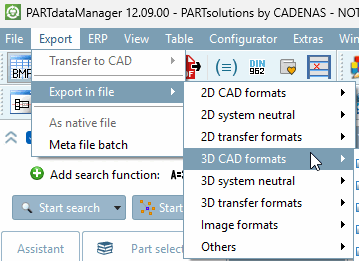

Allplan 3D

Registerseite Ansichten [Views]

ArchiCAD

AutoCAD DWG 3D

Zur Verwendung dieses Exportformates muss ArchiCAD installiert sein.

Registerseite Filter (Geometrie [Geometry]), Registerseite Exportoptionen [Export options] -> Einfügeposition [Insertion position], Optionen [Options]

AutoCAD DWG Mesh

Registerseite Ansichten [Views], Registerseite Exportoptionen [Export options] -> Einfügeposition [Insertion position], Optionen [Options]

Autodesk Inventor

Registerseite Filter (Geometrie [Geometry])

Autodesk Revit

Registerseite Filter (Geometrie [Geometry]), Registerseite Autodesk Revit

CATIA V4 IUA Macro 3D

Registerseite Filter (Geometrie [Geometry])

CATIA V5 CATscript Macro 3D

Registerseite Filter (Geometrie [Geometry]), Registerseite Exportoptionen [Export options]

CATIA V6 CATscript Macro 3D

Registerseite Filter (Geometrie [Geometry]), Registerseite Exportoptionen [Export options]

CATIA V5 Offline Interface

Registerseite Filter (Geometrie [Geometry])

Creo Elements/Direct (CoCreate Modeling)

Registerseite Filter (Geometrie [Geometry]), Registerseite Exportoptionen [Export options]

Creo Elements Pro 5.0

Registerseite Filter (Geometrie [Geometry])

Creo Parametric 1.0, 2.0, 3.0 jeweils 32 und 64 bit

Registerseite Filter (Geometrie [Geometry]), Registerseite "Creo Parametric"

Fides Macro 3D

Registerseite Filter (Geometrie [Geometry])

IFC Macro 3D

Für BIM (Building Information Modeling) wichtigstes Exportformat, das von vielen im Fertigteilbau bzw. Baubereich etablierten CAD Programmen gelesen werden kann.

Registerseite Filter (Geometrie [Geometry])

IFC Mesh 3D

Für BIM (Building Information Modeling) wichtigstes Exportformat, das von vielen im Fertigteilbau bzw. Baubereich etablierten CAD Programmen gelesen werden kann.

Registerseite Ansichten [Views]

MicroStation 3D

Registerseite Filter (Geometrie [Geometry]), Registerseite Exportoptionen [Export options] -> Einfügeposition [Insertion position], Optionen [Options]

MicroStation Mesh

Registerseite Ansichten [Views], Registerseite Exportoptionen [Export options] -> Einfügeposition [Insertion position], Optionen [Options]

NX

Registerseite Filter (Geometrie [Geometry]), Registerseite NX

PDMS Macro 3D

Registerseite Filter (Geometrie [Geometry])

SketchUp

Registerseite Ansichten [Views]

Solid Edge

Registerseite Filter (Geometrie [Geometry])

SolidWorks

Registerseite Filter (Geometrie [Geometry])

SolidWorks Macro 3D

Registerseite Filter (Geometrie [Geometry])

SpaceClaim

Registerseite Filter (Geometrie [Geometry]), Registerseite SpaceClaim

Tribon Macro 3D

Registerseite Filter (Geometrie [Geometry])

VDI3805 Macro 3D

Registerseite Filter (Geometrie [Geometry])

VDI3805 Parametric Macro 3D

Registerseite Filter (Geometrie [Geometry]), Registerseite Exportoptionen [Export options]

Visi-CAD

Registerseite Filter (Geometrie [Geometry])

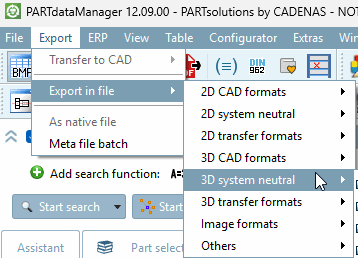

DXF 3D

Registerseite Filter (Geometrie [Geometry]), Registerseite Exportoptionen [Export options]

DXF Binary 3D

Registerseite Filter (Geometrie [Geometry]), Registerseite Exportoptionen [Export options]

DXF Binary Mesh

Registerseite Ansichten [Views], Registerseite Exportoptionen [Export options]

DXF Mesh

Registerseite Ansichten [Views], Registerseite Exportoptionen [Export options]

IGES/IGES 3D

Hinweis IGES = Parasolid Modellierkern IGES 3D = ACIS Modellierkern Generell sollte hier nur IGES verwendet werden. Es kann aber ab und an passieren, dass Bauteile beim Export nach IGES einen Fehler werfen. Dann kann zur Überbrückung bis das Bauteil korrigiert und freigegeben wurde, IGES 3D verwendet werden.

JT Mesh

Registerseite Ansichten [Views]

PARASOLID XB

Registerseite Filter (Geometrie [Geometry])

PARASOLID XT

Registerseite Filter (Geometrie [Geometry])

SAB

SAT/SAT 3D

Hinweis SAT = Parasolid Modellierkern SAT 3D = ACIS Modellierkern Generell sollte hier nur SAT verwendet werden. Es kann aber ab und an passieren, dass Bauteile beim Export nach SAT einen Fehler werfen. Dann kann zur Überbrückung bis das Bauteil korrigiert und freigegeben wurde, SAT 3D verwendet werden.

STEP 3D/STEP

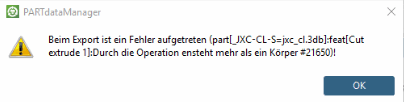

Hinweis STEP = Parasolid Modellierkern STEP 3D = ACIS Modellierkern Generell sollte hier nur STEP verwendet werden. Es kann aber ab und an passieren, dass Bauteile beim Export nach STEP einen Fehler werfen (siehe folgende beispielhafte Abb.). Dann kann zur Überbrückung bis das Bauteil korrigiert und freigegeben wurde, STEP 3D verwendet werden. Auf PARTcommunity-Portalen ist der Fehler nur durch die Fehlermeldung "Kann Bauteil nicht im Format STEP generieren" zu erkennen. Hier sollte nochmal ein Testexport im PARTdatamanager erfolgen. WICHTIG: der Zahlencode am Ende der Fehlermeldung kann von obiger Abbildung abweichen, je nachdem welches Problem auftrat (z.B. Cut, Extrude, zusätzlicher Körper, etc.).

STL: Alles wird zu einem Einzelteil

Registerseite Exportoptionen [Export options] -> Exportgenauigkeit [Export accuracy], Registerseite Querschnitt [Cross-section], Registerseite Transformation

STL (reduced): Alles wird zu einem Einzelteil, Anzahl der Dreiecke wird reduziert

Registerseite Exportoptionen [Export options] -> Exportgenauigkeit [Export accuracy], Registerseite Querschnitt [Cross-section], Registerseite Transformation, Registerseite Reduktion [Reduction]

STL 3D (Multipart): Jedes Teil ist separat im STL enthalten

Registerseite Exportoptionen [Export options] -> Exportgenauigkeit [Export accuracy], Registerseite Querschnitt [Cross-section], Registerseite Transformation

VRML 3D

Registerseite Exportoptionen [Export options] -> Exportgenauigkeit [Export accuracy], Registerseite Querschnitt [Cross-section], Registerseite Transformation
