2.6.1.3. "Auf Fläche"

2.6.1. Einfügen Modell (3D) aus der Norm- und Kaufteile Bibliothek 2.6.1.3. "Auf Fläche"
Zurück	Weiter

	Hinweis
Platzierung eines Körpers auf einer Fläche. Die Platzierung erfolgt orthogonal auf dem berührten Flächenpunkt. Alle benötigten Platzierungsbedingungen werden automatisch erstellt. Die Methode Auf Fläche eignet sich beispielsweise für Schrauben.

Hinweis

Platzierung eines Körpers auf einer Fläche.

Die Platzierung erfolgt orthogonal auf dem berührten Flächenpunkt. Alle benötigten Platzierungsbedingungen werden automatisch erstellt.

Die Methode Auf Fläche eignet sich beispielsweise für Schrauben.

Ausgangssituation:

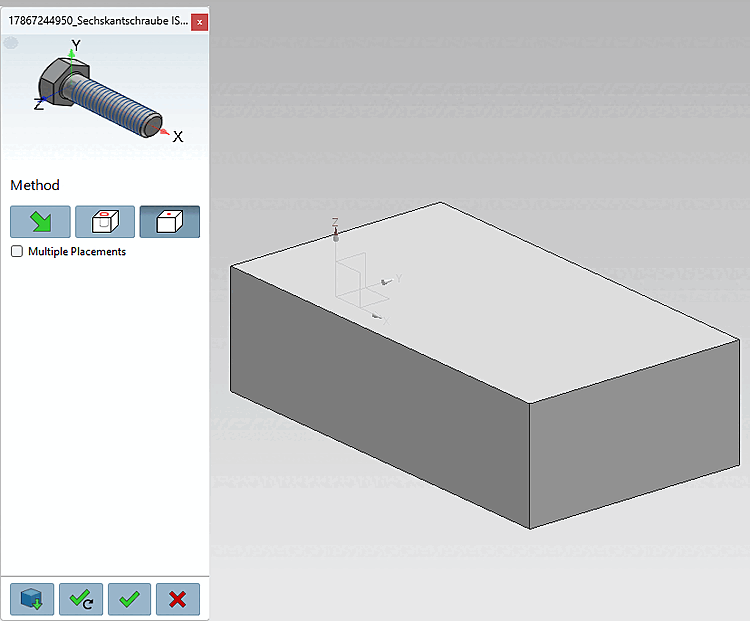

Die Schaltflächen unten zur Bestätigung der Platzierung sind noch inaktiv. Mit Klick auf können Sie die Platzierungsaktion abbrechen.

Klicken Sie auf die Schaltfläche Auf Fläche .
-> Die 3D-Ansicht im Platzierungsdialog zeigt nun die möglichen Anfügepunkte. (Sollten mehrere Anfügepunkte möglich sein, werden im Platzierungsdialog entsprechende Hinweise angezeigt.)
-> Im Platzierungsdialog auf der Registerseite Grafiken finden Sie 3D-Bilder des Bauteils oder technische Ansichten (sofern vorhanden).

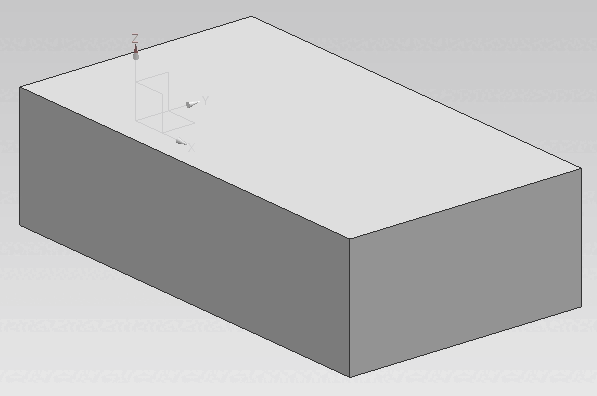

Beispiel: Einfügepunkt auf Fläche bestimmen
Selektieren Sie einen Punkt auf einer Fläche.
Hinweis
Evtl. werden zusätzlich CAD-eigene Dialoge angezeigt, wodurch der Platzierungsdialog inaktiv wird.
Klicken Sie auf Einmal platzieren oder Mehrfach platzieren .
-> Die Schraube wird platziert.

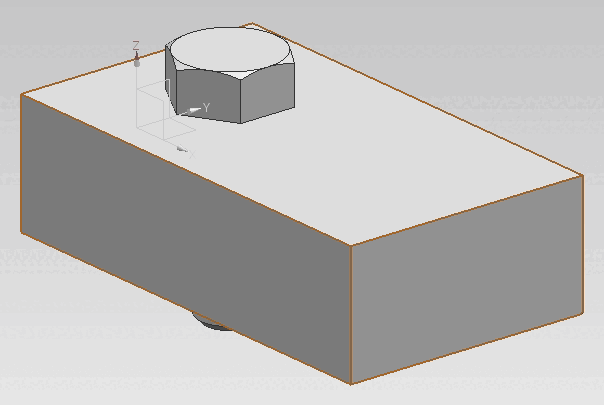

Schraube auf Fläche platziert
Hinweis
Evtl. wird das Einfügen bereits durch Interaktion mit einem anderen Dialog ausgelöst und entfällt dann hier.
Optional weitere Platzierungen vornehmen oder Platzierungsdialog schließen
Mehrfach platzieren (und Dialog geöffnet lassen)
Einmal platzieren (und Dialog schließen)
Dialog schließen (ohne Platzierung)
