3.1.13.4.8.
Exportieren
3.1.13.4.8.3. PDF
|  |
| Zurück | Weiter |

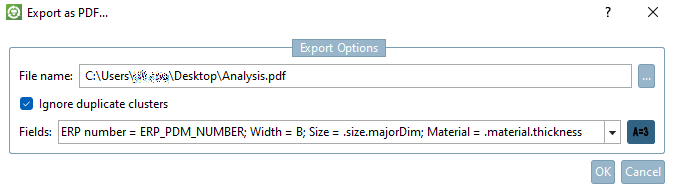

Bei Auswahl PDF wird das Dialogfenster Als PDF exportieren... [Export as PDF...] geöffnet.
Dateiname [File name]: Wählen Sie per Exportpfad und Dateiname.
Felder [Fields]: Hier bestimmen Sie die Variablen [Variables] bzw. topologischen Attribute, deren Werte in die CSV-Datei mit aufgenommen werden sollen.

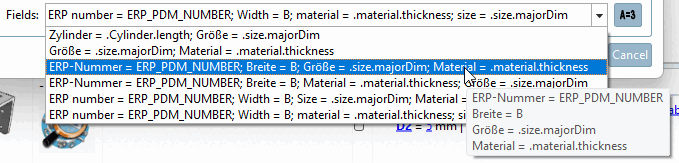

Bestimmen Sie ansonsten andere Variablen und Attribute.
Mit Klick auf den Button
öffnet sich das Dialogfenster Benutzerdefinierte Variablen [Custom variables].
Klicken Sie als erstes auf , um eine neue Zeile einzufügen.

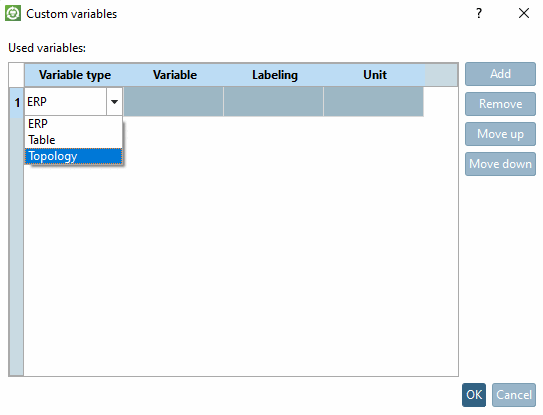

Mit Doppelklick in die Zeile unter Variablentyp [Variable type] öffnet sich ein Listenfeld mit folgenden Auswahlmöglichkeiten:
Wählen Sie eine Option und klicken Sie dann in das Feld unter Variable.
Eingabemöglichkeiten bei Variablentyp ERP:
Bei Auswahl "ERP" werden die ERP-Variablen der Tabelle ausgelesen und in Form einer Listenauswahl angezeigt. Sie können auch einen beliebigen anderen Wert selbst eingeben.
Eingabemöglichkeiten bei Variablentyp Tabelle:
Bei Auswahl "Tabelle" werden die Sachmerkmals-Variablen des Such-Verzeichnisses (Suchquelle) ausgelesen und in Form einer Listenauswahl angezeigt. Sie können auch einen beliebigen anderen Wert selbst eingeben.
Eingabemöglichkeiten bei Variablentyp Topologie: Zunächst wird in der Zelle der Begriff "Topologie" angezeigt. Klicken Sie darauf.
-> Nun wird ein Dialog zur Auswahl der gewünschten Attribute angezeigt.
Aktivieren Sie bei den gewünschten Attributen das Auswahlkästchen.

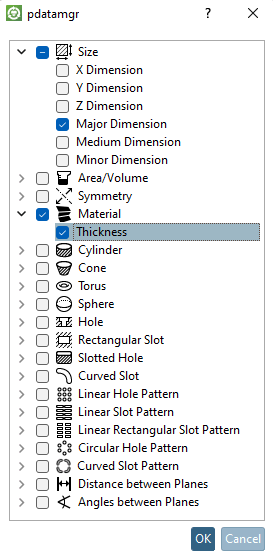

Hier im Beispiel wurden die topologischen Attribute "Größte Abmessung" und "Materialdicke" aktiviert.
Fügen Sie mit Klick in das Eingabefeld eine Beschriftung ein, die später im Bericht zu sehen sein wird.
Optional können Sie eine Einheit angeben.
Sofern die Variable keine eigene Einheit hat, wird die eingetragene Einheit angezeigt.
Sofern die Variable eine Einheit hat, wird der Wert - wenn erforderlich - umgerechnet. (Die Umrechnung ist aktuell nur beim Typ "Variable" möglich.)
Der Durchmesser in der Tabelle ist in Zoll angegeben. Sie haben als Einheit mm angegeben. -> Der Wert wird automatisch von Zoll nach mm umgerechnet.

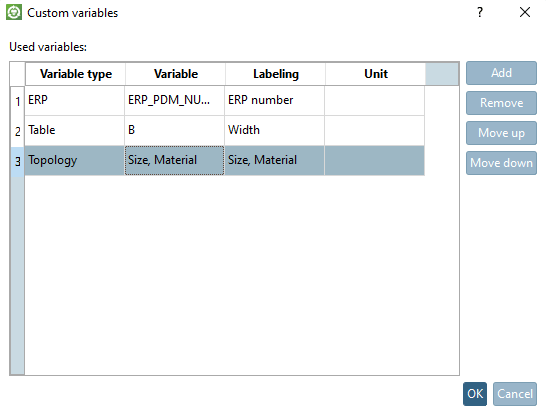

Hier im Beispiel wurden nacheinander ERP-Variable (ERP-Nummer), Tabellenvariable (Breite) und Topologie-Attribute "Größte Abmessung" und "Materialdicke" aktiviert.
Bestätigen Sie abschließend mit .
-> Die Analyse wird exportiert.

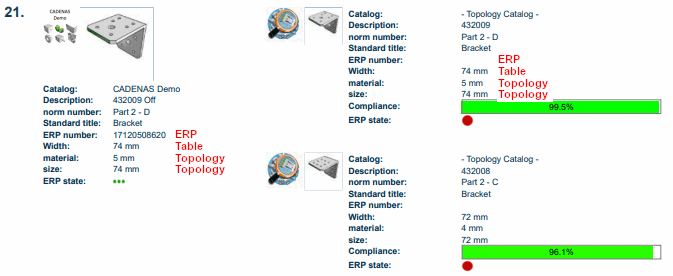

Hier wurden beispielhaft die Variable für ERP-Nummer, Tabellenvariable für Breite und die Topologie-Attribute "Material" und "Größe" dem Analyseergebnis zugefügt.
