2.5.4.2.4. Einfügen von Teilen in die PARTdataManager "Eigene Teile"-Bibliothek

Im Folgenden ist beschrieben, wie Sie ein mit CoCreate Modeling erstelltes Bauteil (oder Baugruppe) an PARTsolutions in die Eigene Teile-Bibliothek übergeben.

Optional können Sie das Bauteil mit einem explizit angelegten Koordinatensystem übergeben und später wieder mit dieser Ausrichtung aus PARTsolutions exportieren.

  1. Öffnen oder erzeugen Sie ein Bauteil in CoCreate Modeling.

  2. Wählen Sie Eigene Bibliothek -> Aufnehmen.

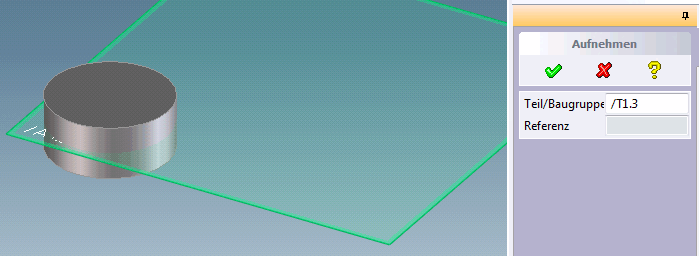

  3. -> Es öffnet sich der Dialog Aufnehmen.

    Sie haben nun 2 Möglichkeiten:

    1. Unter Teil/Baugruppe das Bauteil / die Baugruppe wählen und direkt mittels bestätigen.

      Das Koordinatensystem des Bauteils ist auf den Mittelpunkt seiner Bounding-Box zentriert.

      Das Bauteil wird entsprechend dieser Orientierung in der 3D-Vorschau im PARTdataManager angezeigt, abgelegt und später genau so wieder exportiert.

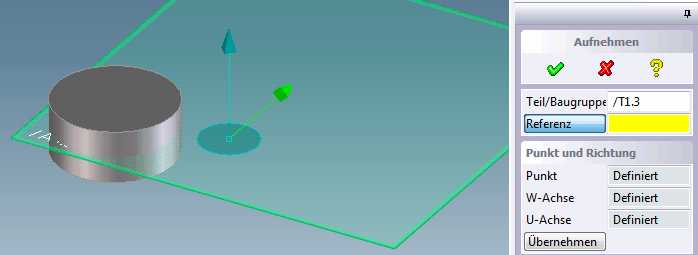

    2. Optional haben Sie die Möglichkeit, explizit ein eigenes Koordinatensystem zu definieren.

      Klicken Sie auf die Schaltfläche Referenz.

      -> Der Dialog "Aufnehmen" wird erweitert.

      Klicken Sie in die Zeichnung und bestimmen Sie Punkt, W-Achse und U-Achse, um ein eigenes Koordinatensystem zu definieren.

      Das Bauteil wird entsprechend dieser Orientierung in der 3D-Vorschau im PARTdataManager angezeigt, abgelegt und später genau so wieder exportiert.

    Klicken Sie auf die Schaltfläche Übernehmen und bestätigen Sie mittels .

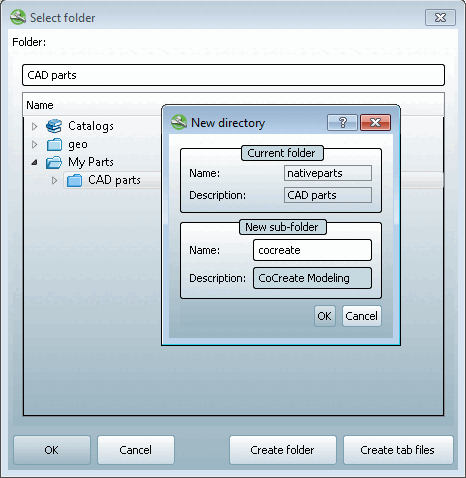

  4. Die Ansicht wechselt nach PARTdataManager und das Fenster Ordner auswählen öffnet sich.

    1. Selektieren Sie unter Eigene Teile den gewünschten Ordner.

      (Wenn Sie einen neuen Unterordner erstellen möchte, dann klicken Sie auf Ordner erstellen.

      Geben Sie einen Namen für den neuen Unterordner an, in dem das Bauteil abgelegt werden soll und bestätigen Sie mit OK.)

    2. Bestätigen Sie mit OK.

  5. --> Das Bauteil wird übergeben und ist nun im PARTdataManager in der Eigene Teile-Bibliothek abgelegt. Das Koordinatensystem ist ebenfalls gespeichert, so dass das Bauteil später jederzeit korrekt wieder eingefügt werden kann.

    In der 3D-Vorschau sehen Sie den Unterschied: Mit und ohne explizit angelegtes Koordinatensystem.

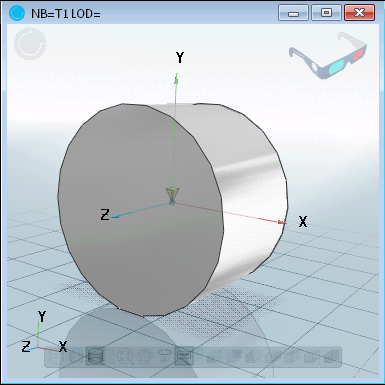

    Koordinatensystem im Zentrum der Bounding-Box

    Koordinatensystem im Zentrum der Bounding-Box

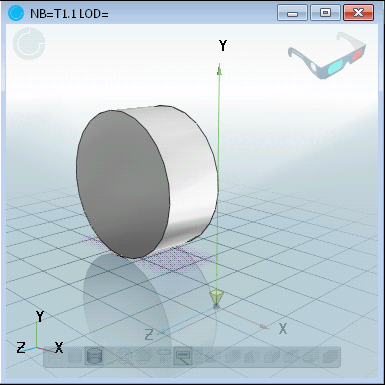

    Koordinatensystem wie explizit angelegt

    Koordinatensystem wie explizit angelegt

Baugruppen aufnehmen in Eigene Teile-Bibliothek

Der Ablauf bei Baugruppen ist der gleiche.

Eigene Teile aus PARTdataManager exportieren

Export eines „eigenen“ Teils aus PARTsolutions: Verfahren Sie beim Exportieren von eigenen Teilen aus PARTdataManager -> Eigene Teile genau wie bei Norm- und Kaufteilen. (Siehe Abschnitt 2.6.1, „Einfügen Modell (3D) aus der Norm- und Kaufteile Bibliothek“)

Das aus Eigene Teile wieder eingefügte Teil hat die Original-Ausrichtung.

Teil in CoCreate Modeling aus PARTdataManager -> "Eigene Teile" wieder eingefügt

Teil in CoCreate Modeling aus PARTdataManager -> "Eigene Teile" wieder eingefügt
