3.1.6.4.8.1. Farbsuche: Das Wichtigste auf einen Blick

Funktionsbeschreibung

Sofern in Katalogen für die Teiledarstellung Farben verwendet sind, können Sie die Farbsuche [Color Search] einsetzen, entweder als alleinige Suchmethode oder in Kombination mit anderen Methoden, um die Qualität der Suchergebnisse weiter zu erhöhen.

Ablauf

Die Farbsuche [Color Search] enthält zwei Optionen: Sie können Farben direkt über eine Farbpalette bestimmen oder eine Bildvorlage laden, aus welcher die relevanten Farben gescannt werden. Bei komplizierteren Farbverteilungen ist die Angabe einer Bilddatei vorteilhaft.

Farbe direkt wählen:

Wählen Sie die Registerseite Farben [Colors].

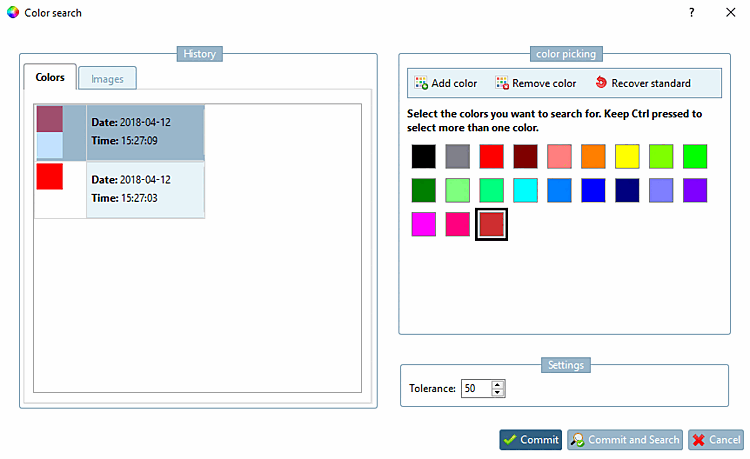

Farbsuche [Color Search]: Registerseite Farben [Colors]
Selektieren Sie die gewünschte Farbe, bzw. Farbkombination in der Liste im Dialogbereich Verlauf [History] oder selektieren Sie in der Farbskala die gewünschte Farbe (Mehrfachauswahl mit Strg-Taste).
Wenn Sie die passende Farbe nicht finden, klicken Sie auf Farbe hinzufügen [Add color] und bestimmen im Dialogfenster Farbauswahl [color picking] die passende Farbe.
Bestimmen Sie die Toleranz [Tolerance].
Die Toleranz bezieht sich auf die Abweichung vom RGB-Wert (Rot, Grün, Blau)
Beispiel: Bei einer Suche nach dem RGB-Wert {230, 20, 20}, also einem rötlichen Ton, mit Toleranz 10 würden alle Farben in folgendem Bereich gefunden werden.
```
220   <= R <=  240 und
 10   <= G <=   30 und
 10   <= B <=   30
```

Schließen Sie das Dialogfenster Farbsuche [Color Search] mit Übernehmen [Commit].

Übernehmen [Commit]

Übernimmt alle Änderungen und schließt das Dialogfenster.

Starten Sie dann die Farbsuche [Color Search] mittels Suche starten [Start search].

Übernehmen und Suchen [Commit and Search]

Schließt das Dialogfenster und startet die Farbsuche [Color Search] unmittelbar.

Abbrechen [Cancel]

Schließt das Dialogfenster und übernimmt keine Änderungen.

-> Die Suchergebnisse werden unterhalb aufgelistet.

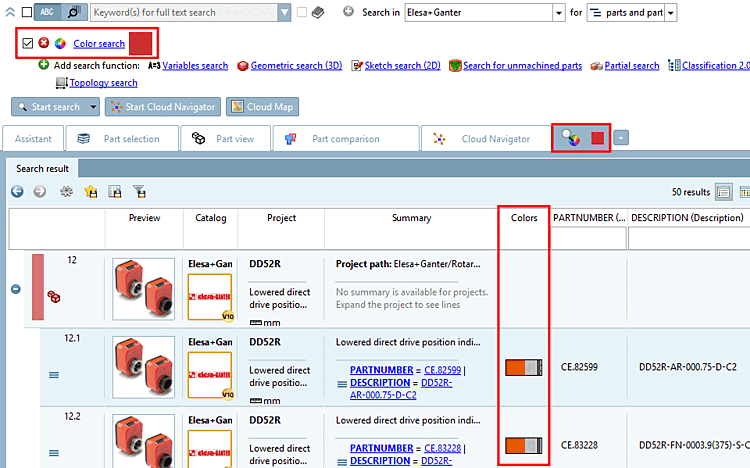

In der Spalte "Farben [Colors]" sehen Sie den prozentualen Anteil der gesuchten Farbe(n).

	Hinweis
	Lassen Sie sich nicht durch ein andersfarbiges Vorschaubild verwirren.

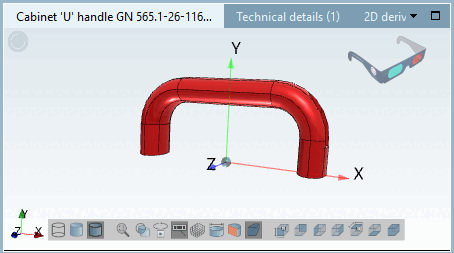

In der Spalte Farben [Colors] und in der Teileansicht [Part view] sehen Sie die korrekte, gesuchte Bauteilfarbe.

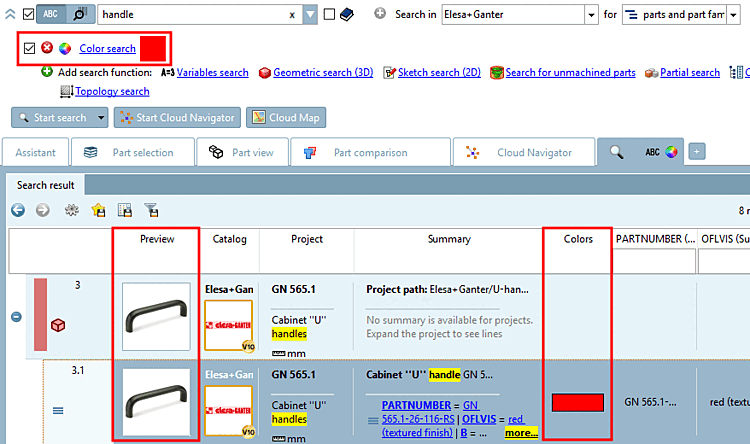

Spalte "Farben [Colors]"

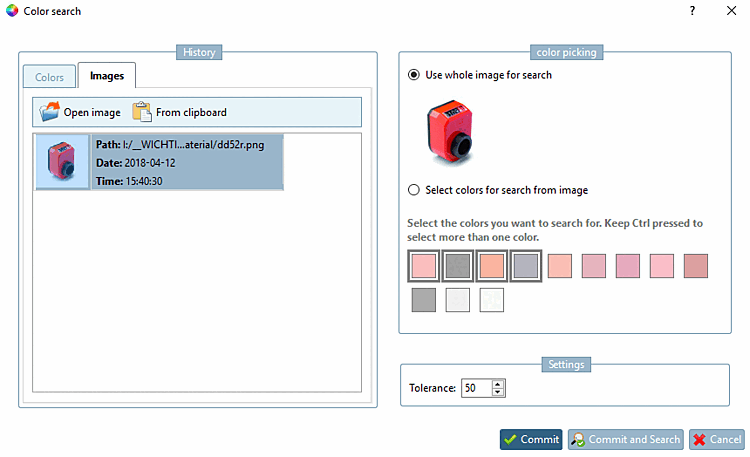

Bilddatei zum Farbvergleich wählen [Select image for color comparison]:
Bei komplizierteren Farbverteilungen ist die Angabe einer Bilddatei vorteilhaft.
1. Wählen Sie die Registerseite Bilder [Images].
2. Selektieren Sie die gewünschte Bilddatei in der Liste im Dialogbereich Verlauf [History].
  Oder laden Sie eine beliebige Bilddatei mittels Schaltfläche Bilddatei öffnen [Open image] über den Explorer oder fügen Sie ein Bild direkt mittels Schaltfläche Aus Zwischenablage [From clipboard] ein. -> Das Bild erscheint dann ebenfalls links im Dialogbereich Verlauf [History].
3. Definieren Sie den Modus für die Farbauswahl [color picking]:
  - Ganzes Bild für die Suche verwenden [Use whole image for search]
    Die besten 4 Farben werden automatisch berechnet und sind standardmäßig aktiviert.
  - Farben für die Suche aus dem Bild auswählen [Select colors for search from image]
    Wählen Sie die Farben aus, nach denen gesucht werden soll. Halten Sie die Strg-Taste gedrückt, um mehrere Farben auszuwählen.
4. Schließen Sie das Dialogfenster Farbsuche [Color Search] mit Übernehmen [Commit], bzw. Übernehmen und Suchen [Commit and Search].
  -> Die Suchergebnisse werden unterhalb aufgelistet.
