3.1.13.3.4. Roh- / Fertigteilereport: Einstellungsoptionen

3.1.13.3. Roh- / Fertigteilereport 3.1.13.3.4. Roh- / Fertigteilereport: Einstellungsoptionen
Zurück	Weiter

Die Einstellungsoptionen für Rohteile für Fertigteil suchen und Fertigteile für Rohteil suchen sind identisch.

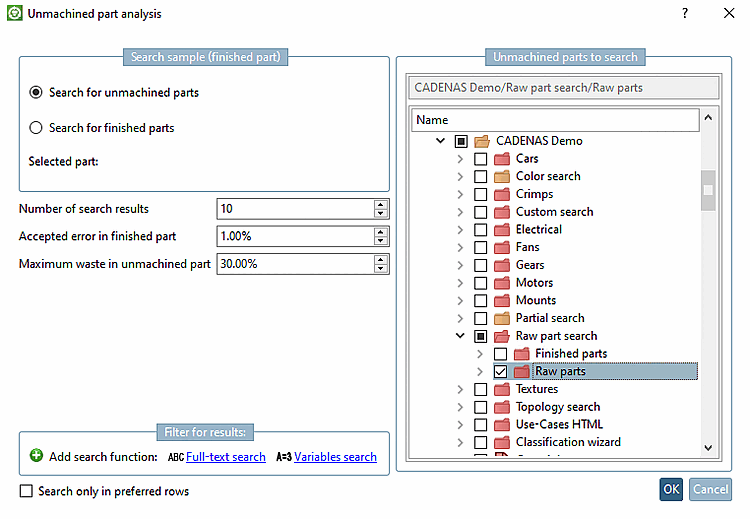

Fertigteile für Rohteil suchen

Rohteile für Fertigteil suchen

Suchteil (Rohteil) / Suchteil (Fertigteil)
- Selektiertes Teil verwenden: Wählen Sie im Indexbaum das gewünschte Teil.
  Hinweis
  Es wird NICHT das in der 3D-Ansicht geladene Teil verwendet, sondern das im Indexbaum selektierte!
- Datei laden: Wählen Sie über Durchsuchen ... das gewünschte Teil.
Anzahl der Suchergebnisse: Hiermit können Sie die Anzeige der Ergebnisse einschränken. Dies beeinflusst nicht die Suche an sich.
Tolerierter Fehler im Fertigteil
Der Fehler entsteht durch "fehlendes Material" am Rohteil.
Maximaler Verschnitt im Rohteil
Der maximale Verschnitt definiert, wieviel Material vom Rohteil entfernt werden darf.
Auflösung
Die Auflösung steuert die Suchqualität. Bei höherer Auflösung werden mehr Details erfasst, sodass die Suche länger dauert.
Nur Vorzugsreihen durchsuchen
Sie können einen Report auch auf der Basis von Vorzugsteilen erstellen. Aktivieren Sie hierzu das Auswahlkästchen. Dies entspricht in der Wirkung der Aktivierung der Schaltfläche Vorzugsreihen an/aus in der ERP-Werkzeugleiste. Der Report verwendet dann nur Vorzugsteile.
Hinweis
Der Zustand der Schaltfläche Vorzugsreihen an/aus in der ERP-Werkzeugleiste hat bei Reports keine Auswirkung.
Hinweis
Details zu Vorzugsreihen finden Sie unter:
Abschnitt 3.1.7.1.11.4, „Vorzugsreihenfilter verwenden“
Abschnitt 3.1.11.2.2, „Vorzugsreihenfilter einsetzen“
Zu durchsuchende Rohteile bzw. Zu durchsuchende Fertigteile
Aktivieren Sie bei den zu durchsuchenden Verzeichnissen das Auswahlkästchen.
Filter für die Ergebnisse:
Mittels Dialogbereich Filter für die Ergebnisse können Ergebnisse mittels Variablensuche weiter eingeschränkt werden. Die Funktion kann mit Klick auf Suchfunktion hinzufügen auch mehrmals verwendet werden.
Hinweis
Der Filter betrifft die Ergebnisteile, nicht die Suchteile.
- Um die Variablensuche hinzuzufügen, klicken Sie im Abschnitt Filter für die Ergebnisse auf den blauen Link Variablensuche.
  Filter für die Ergebnisse
- -> Es öffnet sich das Dialogfenster Variablensuche.

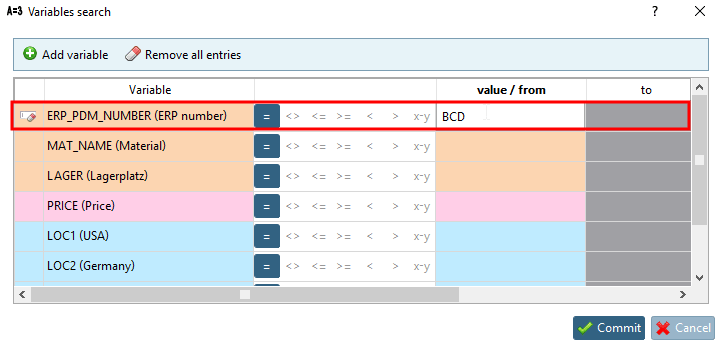

  Dialogfenster "Variablensuche"
  Tragen Sie bei der Variablen ERP_PDM_NUMBER das Anfangskürzel der gewünschten Materialgruppe ein.
  Auf diese Weise werden aus der ursprünglichen Ergebnisliste diejenigen Teile herausgefiltert, deren ERP-Nummer mit 'BCD' beginnt.
  Klicken Sie auf Übernehmen.
  Details zur Variablensuche finden Sie unter Abschnitt 3.1.6.4.5, „Variablensuche“.
- -> Sie sehen nun unter Filter für die Ergebnisse Ihren Eintrag. Der Filter ist bereits aktiviert .
  Filter aktiviert
Ein Beispiel hierzu finden Sie unter Abschnitt 3.1.13.3.5, „Roh- / Fertigteilereport: Beispiel mit "Filter für die Ergebnisse" und "Benutzerdefinierte Variablen"“.

Benutzerdefinierte Variablen:

Mit Klick auf die Schaltfläche Benutzerdefinierte Variablen bearbeiten öffnet sich das Dialogfenster Benutzerdefinierte Variablen.

Benutzerdefinierte Variablen

Hier haben Sie die Möglichkeit, Variablen zu definieren, die zusätzlich im Bericht eingeblendet werden. Diese werden bei jedem Teil angezeigt.

	Hinweis
	Die Suche selbst wird durch die Verwendung von benutzerdefinierten Variablen nicht beeinflusst.

Möglich sind sowohl ERP-Variablen, als auch Variablen aus der Sachmerkmalstabelle.

Klicken Sie als erstes auf Hinzufügen, um eine neue Zeile einzufügen.

Variablentyp:
Mit Doppelklick in die Zeile unter Variablentyp öffnet sich ein Listenfeld mit folgender Auswahlmöglichkeit:
- ERP:
- Tabelle:
Variable:
Mit Doppelklick in die Zeile unter "Variable" öffnet sich ein Listenfeld mit folgenden Eingabemöglichkeiten:
- Eingabemöglichkeiten bei Variablentyp "ERP":
  Bei Auswahl "ERP" werden die ERP-Variablen der Tabelle ausgelesen und als Vorschlag in Form einer Listenauswahl angezeigt. Sie können auch einen beliebigen anderen Wert selbst eingeben.
- Eingabemöglichkeiten bei Variablentyp "Tabelle":
  Bei Auswahl "Tabelle" werden die Sachmerkmals-Variablen des Such-Verzeichnisses (Suchquelle) ausgelesen und als Vorschlag in Form einer Listenauswahl angezeigt. Sie können auch einen beliebigen anderen Wert selbst eingeben.
Beschriftung:
Fügen Sie mit Klick in das Eingabefeld eine Beschriftung ein, die später im Bericht zu sehen sein wird.
Einheit:
Optional können Sie eine Einheit angeben. (NUR möglich bei Variablen vom Typ "Tabelle")
Sofern die Variable keine eigene Einheit hat, wird die eingetragene Einheit angezeigt.
Sofern die Variable eine Einheit hat, wird der Wert - wenn erforderlich - umgerechnet.
Beispiel:
Der Durchmesser in der Tabelle ist in Zoll angegeben. Sie haben als Einheit mm angegeben. -> Der Wert wird automatisch von Zoll nach mm umgerechnet.

Tipp

Bereits verwendete Einstellungen werden gespeichert.

Wählen Sie die im Report anzuzeigende Variablenkombination einfach im Listenfeld. Wenn Sie den Mauszeiger über einen Eintrag führen, werden alle Variablen mit jeweiligem Beschriftungstext in einer Kurzinformation angezeigt.

Ein Beispiel zu Benutzerdefinierte Variablen finden Sie unter Abschnitt 3.1.13.3.5, „Roh- / Fertigteilereport: Beispiel mit "Filter für die Ergebnisse" und "Benutzerdefinierte Variablen"“.
