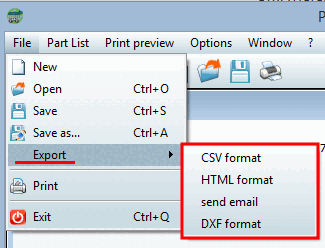

3.2.8.1.1. Exportieren aus PARTbom

Sie können PARTbom-Dateien auf verschiedene Weisen exportieren.

Je nachdem, welches Exportformat Sie wählen, werden die entsprechenden Formularbereiche exportiert.

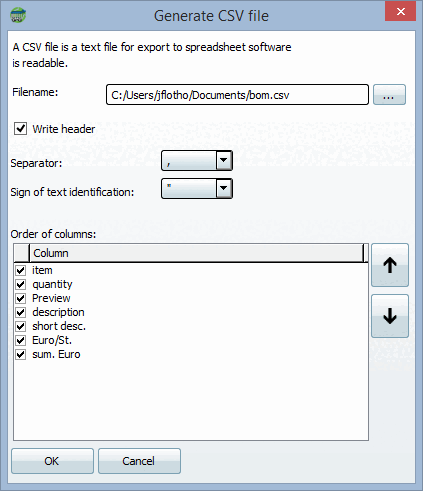

Export im CSV-Format [CSV format]:

--> Es wird nur die PARTbom-Tabelle [Table] exportiert. Diese kann wiederum z.B. in Microsoft Excel importiert werden.

Trennungszeichen [Separator] und Texterkennungszeichen [Sign of text identification] hängen dabei jeweils vom Tabellenkalkulationsprogramm ab, in das die Tabelle später importiert werden soll.

Hinweis

Die Endung .csv muss Bestandteil des Dateinamens sein!

Ggf. manuell ergänzen.

Innerhalb der Exportieren [Export]-Kontextmenüs läßt sich mit den großen Pfeil-Schaltflächen (rechts im Menü) zwischen den Zeilen der Spaltenliste wechseln.

Export im HTML-Format [HTML format]:
HTML kann direkt (ohne E-Mail versenden [send email]) erstellt werden.

E-Mail versenden [send email]

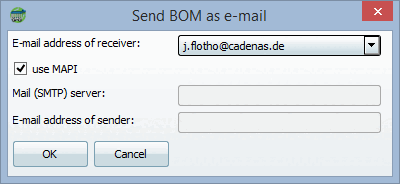

Stückliste als E-Mail senden [Send BOM as e-mail]:

Es wird das gesamte Formular im HTML-Format [HTML format] als E-Mail exportiert. Den Namen Ihres Mail-Servers finden in Ihrem Browser.

MAPI verwenden [use MAPI]: Wenn Sie die Option aktivieren, wird die E-Mail direkt aus der Anwendung versendet ohne dass das E-Mail-Programm geöffnet wird.

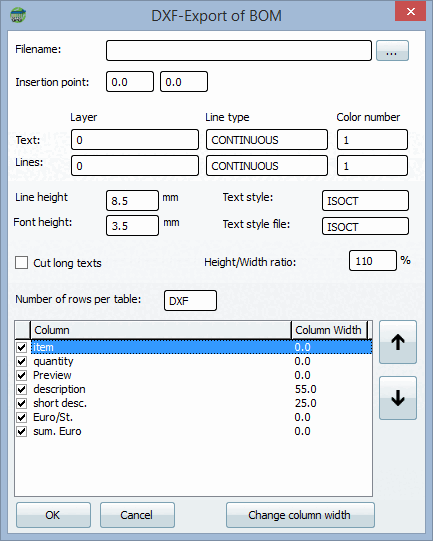

Export im DXF-Format [DXF format]:

Es wird nur die PARTbom-Tabelle [Table] exportiert.

Sie kann später von einem CAD-System aus importiert werden. Über verschiedene Eingabefelder lassen sich bereits in PARTbom Tabellen-Darstellungskriterien festlegen, die dann im CAD-System berücksichtigt werden.

Mit der Option Zu lange Texte abschneiden [Cut long texts] kann der dargestellte Text einer Tabellenzelle auf die Länge der Zelle limitiert werden. Die Höhen-/Breitenverhältnis [Height/Width ratio]-Voreinstellung von 110% orientiert sich am eingestellten Textstil ISOCT.

Im Eingabefeld Zahl der Zeilen pro Tabelle [Number of rows per table] entscheiden Sie über die dargestellte Zeilenzahl pro Seite. Solange Sie den „Wert“ DXF eingestellt lassen, wird die maximal mögliche Zahl an Tabellenzeilen für jede Seite angezeigt. DXF entspricht der Einstellung 0 , d.h. es ist keine Limitierung auf eine bestimmte Zeilenzahl festgelegt.

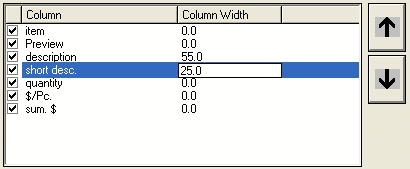

Spaltenbreite ändern [Change column width]

Um Spaltenbreiten zu ändern, markieren Sie den betreffenden Spaltennamen und klicken auf den Button Spaltenbreite ändern [Change column width].

-> Der Wert der Spaltenbreite blinkt und kann nun manuell geändert werden.

Damit die Änderung übernommen wird, bestätigen Sie mit ENTER bzw. markieren eine andere Zeile der Spaltenliste.

	Hinweis
	Die Felder Textstil [Text style] und Textstildatei [Text style file] sollten den gleichen DXF-Stil enthalten! Neben ISOCT sind auch ISOCP und ITALIC mögliche Stile.
