5.7.5.1.3. Anzeigebedingung für Teileauswahl - Colored catalog index - plinkgroups.cfg -> Block [Role_name] -> Schlüssel "CONDITIONTREE"

Die Verzeichnisse und Produkte/Projekte in der Verzeichnisstruktur (Katalogindex) werden entsprechend der Bedingung unter Anzeigebedingung für Teileauswahl [Display condition for parts selection] grün bzw. weiß/halbtransparent eingefärbt.^[71] Grün bedeutet, mindestens eine Zeile in einem Produkt/Projekt entspricht der Bedingung unter CONDITIONTREE bzw. Anzeigebedingung für Teileauswahl [Display condition for parts selection]. Grün wird nach oben in direkter Linie "weitervererbt". Weiß/halbtransparent bedeutet, keine Zeile irgendeines Projektes entspricht der Bedingung.

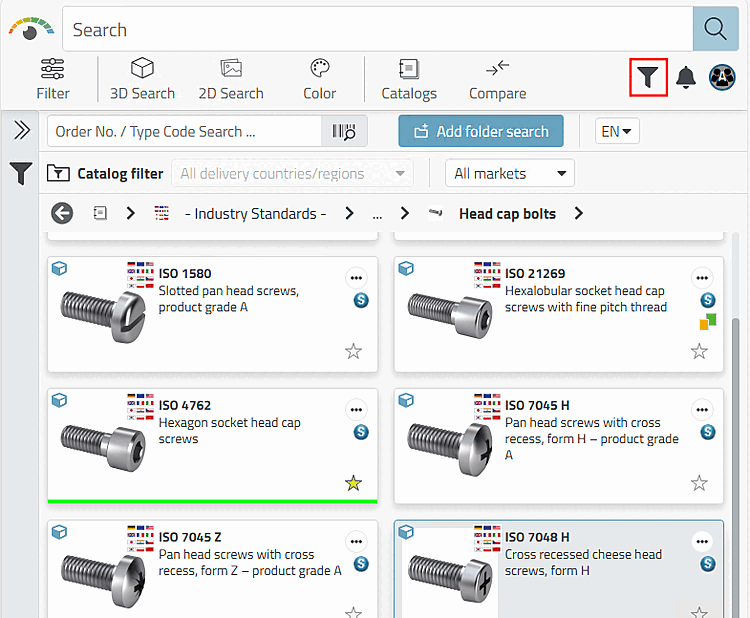

3Dfindit: Produkte mit grün gekennzeichneten und weißen Verzeichnissen und Produkten

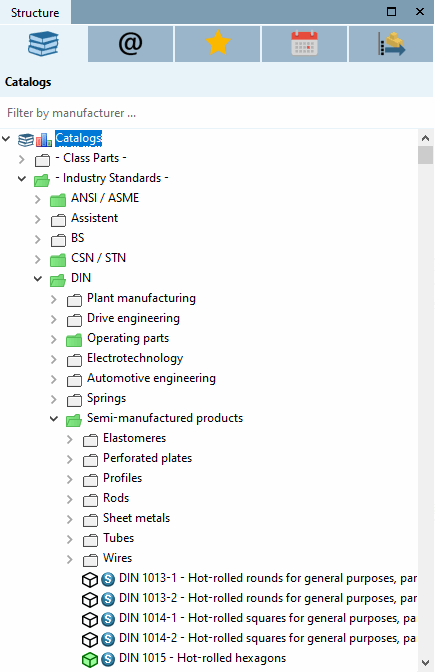

PARTdataManager: Katalogindex mit grünen und halbtransparenten Verzeichnissen und Projekten

Bei Aktivierung der Vorzugsreihenfunktion mittels Schaltfläche Vorzugsreihen An/Aus [Preferred rows on/off] / werden alle weißen/halbtransparenten Produkte/Projekte und Verzeichnisse ausgeblendet.

Beispiel: Einstellung in Konfigurationsdatei $CADENAS_SETUP/plinkgroups.cfg

	Hinweis
	Bitte benutzen Sie für diese Einstellung SQL-Syntax.

[Rollenname]
CONDITIONTREE=(LINKTABLE.ERP_PDM_NUMBER<>'') AND (ACTIVE_STATE=1)

Bedeutung: Die ERP-Nummer ist nicht gleich leer, also vorhanden UND die Spalte ACTIVE_STATE weist den Wert 1 (=released) auf.

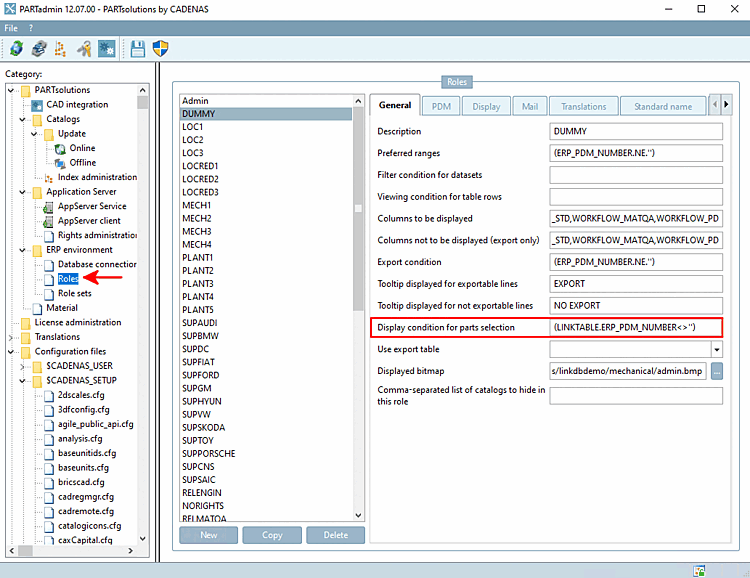

Einstellung unter PARTadmin -> Kategorie Rollen [Roles] -> Registerseite Allgemein [General] -> Anzeigebedingung für Teileauswahl [Display condition for parts selection]

Hinweis

Kein Eintrag im Schlüssel CONDITIONTREE bzw. Anzeigebedingung für Teileauswahl [Display condition for parts selection] entspricht:

CONDITIONTREE=(LINKTABLE.ERP_PDM_NUMBER<>'')

	Hinweis
	Die Anzeigebedingung für Teileauswahl [Display condition for parts selection] greift nur, wenn sich auch Teile mit Nummern in den jeweiligen Verzeichnissen befinden!

-> Auswirkung in 3Dfindit:

Vorzugsreihenfunktion aus: Alle Verzeichnisse/Produkte werden angezeigt

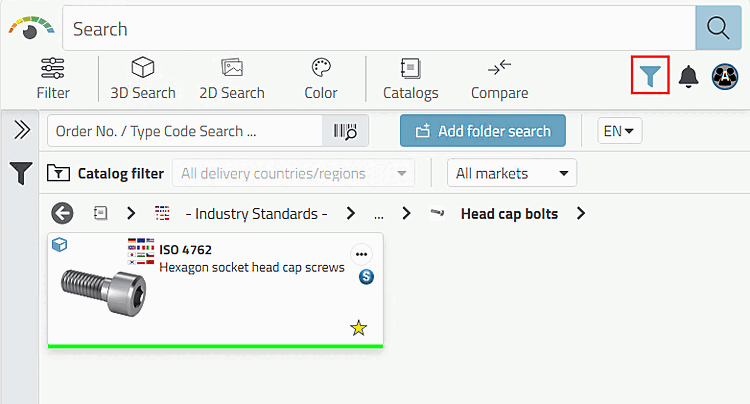

Vorzugsreihenfunktion an: Nur grüne Verzeichnisse/Produkte werden angezeigt

-> Auswirkung in PARTdataManager:

Wenn Sie den Filter Vorzugsreihen an/aus [Preferred rows on/off] aktivieren, werden ausschließlich diejenigen Verzeichnisse und Projekte angezeigt, welche Teile enthalten, die der Bedingung entsprechen, also die Grünen.

Vorzugsreihenfunktion aus: Alle Verzeichnisse/Projekte werden angezeigt

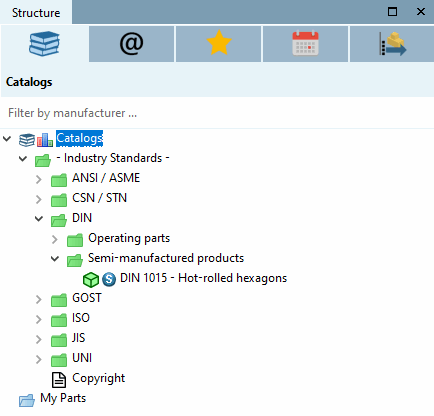

Vorzugsreihenfunktion an: Nur grüne Verzeichnisse/Projekte werden angezeigt

Weitere Beispiele:

	Hinweis

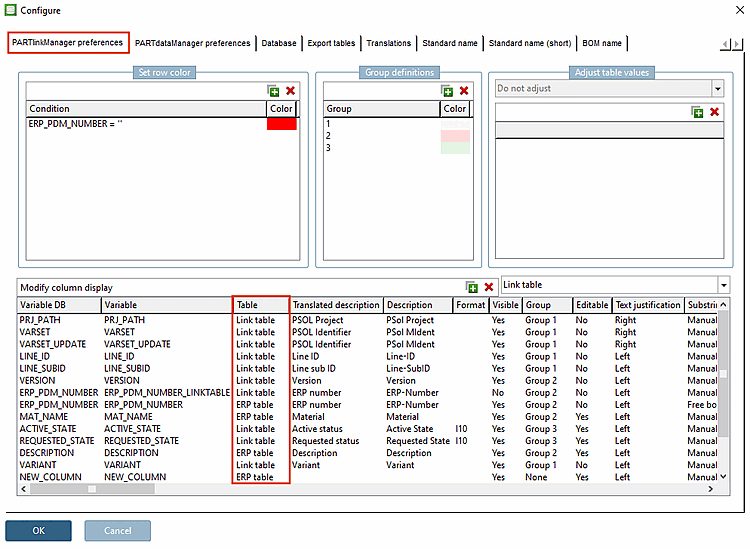

Geben Sie bei der Deklaration der Spalte auch die Tabelle (ERPTABLE oder LINKTABLE) mit an. Sie finden die zugehörige Tabelle im Konfigurieren [Configure] Dialogfenster. Beispiel: LINKTABLE.ACTIVE_STATE

Hinweis

Geben Sie bei der Deklaration der Spalte auch die Tabelle (ERPTABLE oder LINKTABLE) mit an.

Sie finden die zugehörige Tabelle im Konfigurieren [Configure] Dialogfenster.

Beispiel:

LINKTABLE.ACTIVE_STATE

```
1
```
Bei 1 wird der gesamte Baum in grüner Farbe ohne Einschränkung angezeigt.
```
ERPTABLE.PREIS<=0.8
```
Es werden die Verzeichnisse angezeigt, in denen Teile enthalten sind, deren Preis kleiner gleich 0.8 ist.
```
LINKTABLE.ERP_PDM_NUMBER<>''
```
Es werden nur die Verzeichnisse angezeigt, die Teile enthalten, denen eine ERP-Nummer zugeordnet wurde.
```
(LINKTABLE.ERP_PDM_NUMBER<>'') AND (ERPTABLE.PRICE3>0.0)
```
Es werden nur die Verzeichnisse angezeigt, die Teile enthalten, denen eine ERP-Nummer zugeordnet wurde und die einen Preis enthalten.
```
((LINKTABLE.ACTIVE_STATE=1) AND (ERPTABLE.STANDORT1<>''))
```
Es werden nur die Verzeichnisse angezeigt, die Teile enthalten, deren aktueller Status auf „freigegeben“ gesetzt ist und die zugleich in der Spalte „Standort1“ einen Eintrag besitzen.

Wechselwirkungen mit anderen Einstellungen

Ist die Option unter PARTlinkManager -> Extras-Menü -> ERP-Umgebung konfigurieren [Configure ERP environment] -> Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection] deaktiviert, wird der Katalogindex einfarbig angezeigt.
Ist die Option aktiviert, gibt es im Katalogindex eine Grün/Halbtransparent-Anzeige entsprechend der Definition auf der Registerseite Allgemein [General] unter Anzeigebedingung für Teileauswahl [Display condition for parts selection]. Die Einstellung im Schlüssel COLORCONDITIONTREE bzw. unter Statusfarben für Katalogindex [Status colors for catalog index] überschreibt und führt evtl. zu einem vielfarbigem Indexbaum (siehe Abschnitt 5.7.5.3.2, „ Statusfarben für Katalogindex - plinkgroups.cfg -> Block [Rollenname] -> Schlüssel "COLORCONDITIONTREE<Nummer>" “.

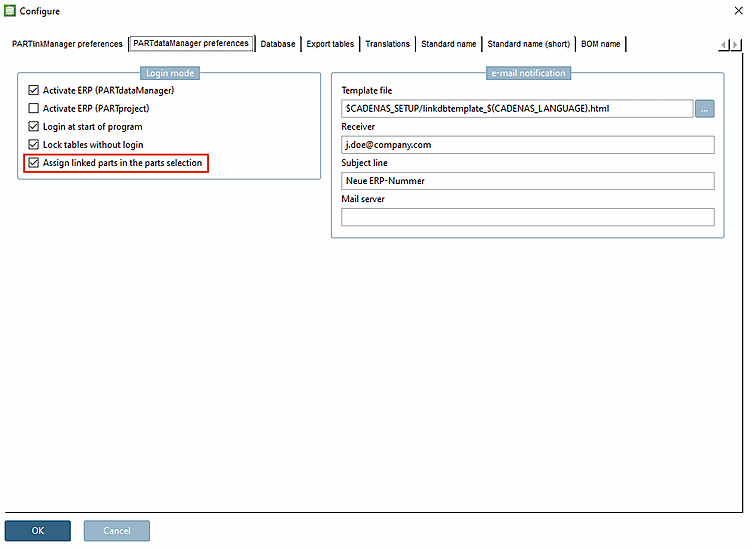

Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]

Ist die Option deaktiviert, werden keine Farben angezeigt.

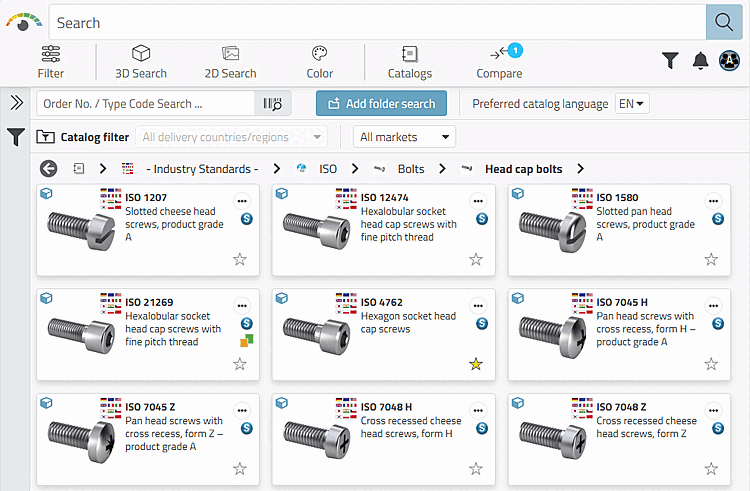

"Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]" deaktiviert: Ergebnis im 3Dfindit

"Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]" deaktiviert: Ergebnis im PARTdataManager

Sind Einstellungen unter Registerseite Anzeige [Display] -> Statusfarben für Katalogindex [Status colors for catalog index] gesetzt, wird die Grün/Halbtransparent-Farbgebung außer Kraft gesetzt. Der Katalogindex kann dann beliebig viele Farben aufweisen. Siehe unter Abschnitt 5.7.5.3, „ Rollen: Registerseite "Anzeige" “.

	Hinweis
	Der Filter der Schaltfläche Vorzugsreihen an/aus [Preferred rows on/off] funktioniert weiterhin entsprechend der unter Anzeigebedingung für Teileauswahl [Display condition for parts selection] gesetzten Bedingung.

Die oben erwähnte Einstellung Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection] ist dann ebenfalls außer Kraft gesetzt, denn sie bezieht sich nur auf die Standard-Rot-Grün-Einstellung.

Die folgende Matrix zeigt die Zusammenhänge im Überblick:

Einträge unter PARTadmin -> Kategorie Rollen [Roles] -> Registerseite Anzeige [Display] -> Statusfarben für Katalogindex [Status colors for catalog index] (die Einstellung unter Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection] spielt keine Rolle)

[vgl. User "location" in der PLDBDEMO-Umgebung]

Keine Einträge unter PARTadmin -> Kategorie Rollen [Roles] -> Registerseite Anzeige [Display] -> Statusfarben für Katalogindex [Status colors for catalog index]

[vgl. User "ecat" in der PLDBDEMO-Umgebung]

Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]: Aktiviert

Verzeichnis-/Produktebene bzw. Katalogindex mit beliebig vielen individuellen Farben

Verzeichnis-/Produktebene bzw. Katalogindex mit Grün/halbtransparent-Darstellung entsprechend der Bedingung unter PARTadmin -> Kategorie Rollen [Roles] -> Registerseite Allgemein [General] -> Anzeigebedingung für Teileauswahl [Display condition for parts selection]

Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]: Deaktiviert

Verzeichnis-/Produktebene bzw. Katalogindex mit beliebig vielen individuellen Farben

Verzeichnis-/Produktebene bzw. Katalogindex einfarbig

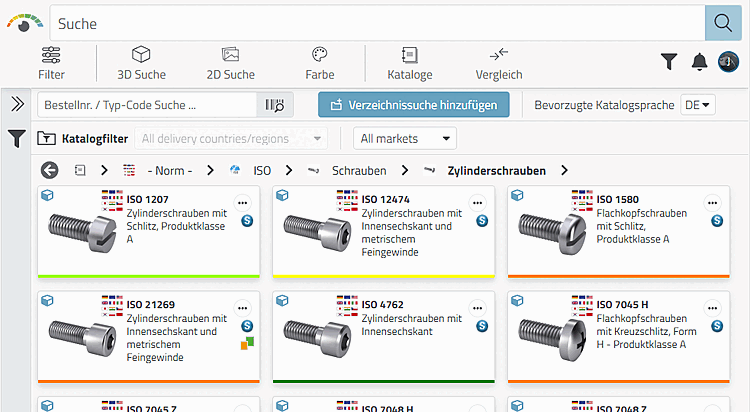

Die folgende Abbildung zeigt die Verzeichnis-/Produktebene in 3Dfindit bei Verwendung der Einstellungen unter Registerseite Anzeige [Display] -> Statusfarben für Katalogindex [Status colors for catalog index]. Siehe Abschnitt 5.7.5.3, „ Rollen: Registerseite "Anzeige" “.

Die folgende Abbildung zeigt den Katalogindex in PARTdataManager bei Verwendung der Einstellungen unter Registerseite Anzeige [Display] -> Statusfarben für Katalogindex [Status colors for catalog index]. Siehe Abschnitt 5.7.5.3, „ Rollen: Registerseite "Anzeige" “.

	Tipp
In der Regel ist es sinnvoll, die Bedingung für Vorzugsreihe [Preferred ranges] und Anzeigebedingung für Teileauswahl [Display condition for parts selection] gleichsinnig zu setzen. Siehe Abschnitt 5.7.5.1.2, „ Vorzugsreihe - plinkgroups.cfg -> Block [Role_name] -> Schlüssel "PREFRANGE" “. Beispiel: Vorzugsreihe [Preferred ranges] und Anzeigebedingung für Teileauswahl [Display condition for parts selection] sind beide auf das Vorhandensein einer ERP-Nummer abgestellt.

Tipp

In der Regel ist es sinnvoll, die Bedingung für Vorzugsreihe [Preferred ranges] und Anzeigebedingung für Teileauswahl [Display condition for parts selection] gleichsinnig zu setzen. Siehe Abschnitt 5.7.5.1.2, „ Vorzugsreihe - plinkgroups.cfg -> Block [Role_name] -> Schlüssel "PREFRANGE" “.

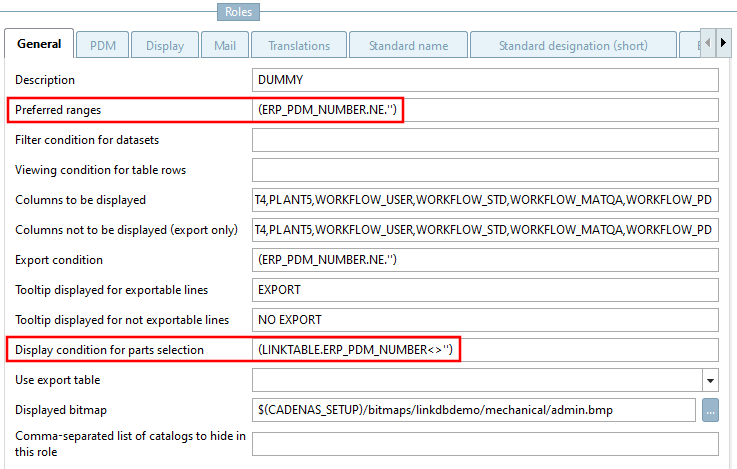

Beispiel: Vorzugsreihe [Preferred ranges] und Anzeigebedingung für Teileauswahl [Display condition for parts selection] sind beide auf das Vorhandensein einer ERP-Nummer abgestellt.

^[71]Einstellungen unter COLORCONDITIONTREE bzw. Statusfarben für Katalogindex [Status colors for catalog index] überschreiben und führen evtl. zu einem vielfarbigen Indexbaum bzw. Verzeichnissen/Produkten (siehe Abschnitt 5.7.5.3.2, „ Statusfarben für Katalogindex - plinkgroups.cfg -> Block [Rollenname] -> Schlüssel "COLORCONDITIONTREE<Nummer>" “).

Ist die Option unter PARTlinkManager -> Extras-Menü -> ERP-Umgebung konfigurieren [Configure ERP environment] -> Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection] deaktiviert, wird der Katalogindex einfarbig angezeigt.
