1.3. Globale
Einstellungen 1.3.2.
Linien-Einstellungen
|  |
| Zurück | Weiter |

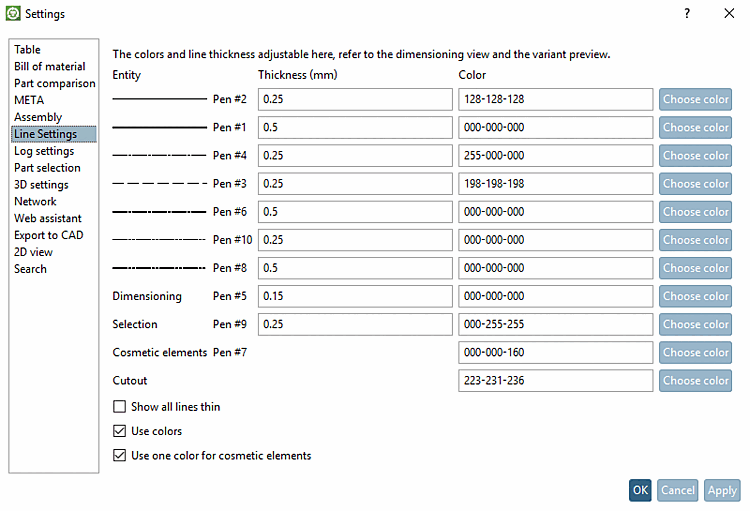

Die Einstellungen im Menüpunkt Linien-Einstellungen [Line Settings] beziehen sich auf die Bemaßungsansicht und die Variantenvorschau.
Auswahl [Selection] : Die hier festgelegte Farbe bezieht sich ausschließlich auf den Bauteilbereich, den Sie per Rahmen (Kontextmenübefehl: „Auswahl: Ausschnitt markieren [Selection: Mark region]“) in der 2D Vorschau gekennzeichnet haben.
Alle Linien dünn darstellen [Show all lines thin]: Setzt dicke Linien auf Einstellung „0.0“
Farben verwenden [Use colors]: Ist diese Option deaktiviert, werden sämtliche Farbeinstellungen ignoriert und durch „schwarz“ ersetzt.

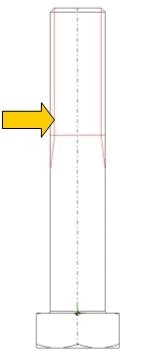

Kosmetische Elemente in einer eigenen Farbe darstellen [Use one color for cosmetic elements]: Aktiviert bzw. deaktiviert die Einstellung des Feldes Kosmetische Elemente [Cosmetic elements].
