1.7.4.2. exportdlls.cfg - Exportoptionen

Exportoptionen [Export Options] werden in der Konfigurationsdatei exportdlls.cfg gespeichert.

Um einen einheitlichen Firmenworkflow zu gewährleisten, kann es sinnvoll sein, Default-Einstellungen zu setzen.

(Für den Einzelnutzer müssen keine Anpassungen vorgenommen werden, da seine Änderungen in die $CADENAS_USER/exportdll.cfg geschrieben werden und für ihn beim nächsten Aufruf wieder zur Verfügung stehen.)

[Hinweis]Hinweis

Normalerweise setzen Sie Defaults unter $CADENAS_DEFAULTUSER.

Die exportdlls.cfg stellt diesbezüglich einen Ausnahmefall dar!

Hier setzen Sie Default-Einstellungen unter $CADENAS_SITESETUP/exportdll.cfg.

Um die gewünschten Einstellungen vorzunehmen, gehen Sie am besten wie folgt vor:

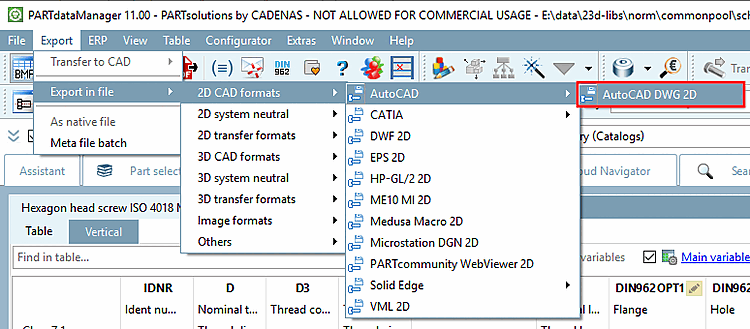

  1. Führen Sie mit einem Beispielteil einen Export durch.

    Beispiel: Export im AutoCAD DWG 2D Format

    Beispiel: Export im AutoCAD DWG 2D Format

    -> Das entsprechende Dialogfenster wird geöffnet.

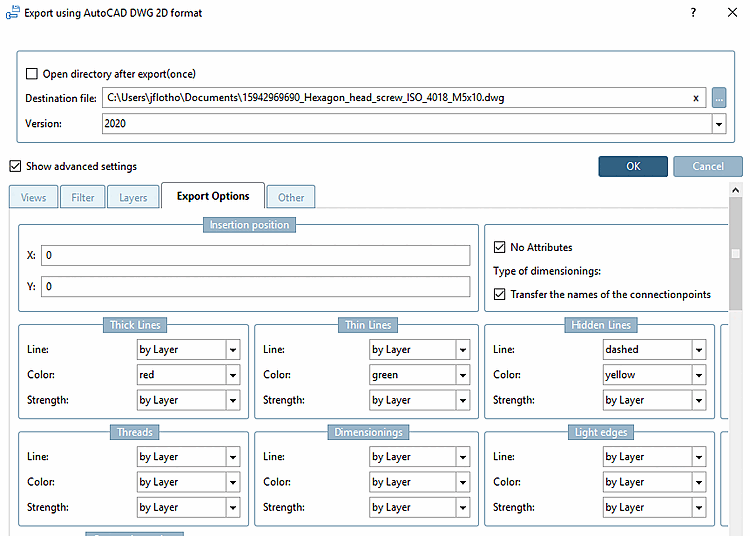

  2. Nehmen Sie die gewünschten Einstellungen vor.

    Beispiel: Export im AutoCAD DWG 2D Format

    Beispiel: Export im AutoCAD DWG 2D Format

  3. Öffnen Sie die entsprechende Konfigurationsdatei $CADENAS_USER/exportdlls.cfg und kopieren Sie den Block [RecentFiles] in die gleichnamige Datei unter $CADENAS_SITESETUP (bzw. legen Sie diese an), benennen Sie den Block um auf [Settings] und löschen Sie nicht benötigte Schlüssel, insbesondere die mit Pfaden.

    [Settings]
DWG2D_OPTPAGEDWGEXPORT_solidColor=VAL{"1"}
DWG2D_OPTPAGEDWGEXPORT_thinColor=VAL{"3"}
DWG2D_OPTPAGEDWGEXPORT_hiddenLinetype=VAL{"dashed"}
DWF2D_OPTPAGEDWGEXPORT_insertPointX=VAL{90}
DWF2D_OPTPAGEDWGEXPORT_insertPointY=VAL{20}
EPS_OPTPAGEEPS_thinWeight=VAL{"0.3"}
CATV4IUA2D_OPTPAGEVECTOR_grouped=VAL{-1}
CATV4IUA2D_OPTPAGEMETA2DV2_Rebase=VAL{0}
DWG3D_OPTPAGEMETA3DV2_draft2sweep=VAL{1}
DXF3D_OPTPAGEMETA3DV2_splitpattern=VAL{1}
BMP_OPTPAGEIMAGE_Width=VAL{100}
BMP_OPTPAGEIMAGE_Height=VAL{100}
...

Einstellungen aus $CADENAS_USER/exportdlls.cfg und $CADENAS_SITESETUP/exportdlls.cfg werden gemerged. Bei Konflikt sticht die Einstellung unter $CADENAS_USER/exportdlls.cfg.
