ID

ID wird nur dann benötigt, wenn eine Bemaßung als Basisdimension [Base dimension] für eine Folgebemaßung dient.

Beschreibung [Description]

Der Beschreibungstext wird oben in der Auflistung angezeigt. Zunächst wird beim Anlegen einer neuen Bemaßung automatisch eine Beschreibung vergeben (AUTO-<Zahl>)., welche Sie aber beliebig nach Wunsch anpassen können.

Typ [Type]

Beim Anlegen einer neuen Bemaßung erscheint automatisch HORIZONTAL. Passen Sie die Auswahl im Listenfeld auf WINKEL [ANGLE] an. Sie können den Typ jederzeit ändern.

Hinweis Die Auswahlfelder werden erst nach Klick auf Änderungen speichern [Save changes] aktualisiert.

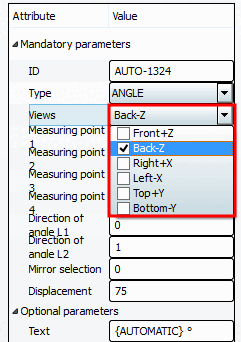

Ansichten

Aktivieren Sie bei den gewünschten 2D-Ansichten, auf welchen die Bemaßung angezeigt werden soll, das Auswahlkästchen.

Ansichten, die eine Bemaßung enthalten, erkennen Sie in der 3D-Toolbar an einem entsprechenden Icon mit Bemaßungslinie .

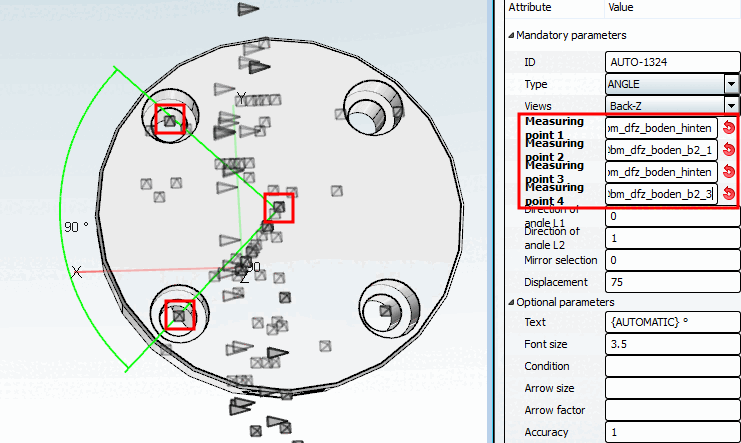

Messpunkt 1, Messpunkt 2,Messpunkt 3, Messpunkt 4

Bei Winkelmaßen werden über 4 Punkte 2 Linien definiert, die den Winkel beschreiben.

Drehsinn [Direction of angle] L1 und Drehsinn [Direction of angle] L2

Drehsinn von Linie 1 und Linie 2

Wertbereich: 0 / 1

Der Bogen wird immer von Linie 1 nach Linie 2 gezogen. Beachten Sie daher die Reihenfolge bei den Angaben. Vertauschen Sie evtl. die Messpunkte 1/2 mit den Messpunkten 3/4. Das Vertauschen von Punkten oder Linien nimmt Einfluss auf den Drehsinn des Winkels.

Hinweis Der Wert ist ein String, der auch Variablen und Regeln enthalten kann. Beispiel: IF A<B THEN 1 ELSE 0 ENDIF

Spiegeln [Mirror]

Wertebereich:

Verschiebung [Displacement] des Bemaßungsbogens des Winkels vom Schnittpunkt der Linien

Angabe eines festen Wertes oder besser einer Variablen oder auch Verwendung eines PARTdesigner-Ausdrucks: Z.B.: D*2
