Wenn Sie später spezielle Ableitungen ins CAD-System exportieren möchten, gehen Sie folgendermaßen vor:

Rufen Sie PARTdataManager im PARTsolutions Menü über Einfügen 2D (Einfügen Modell) auf.

Exportaufruf:

	Hinweis
	Der weitere Ablauf ist abhängig von der gewählten Einstellung unter Extras-Menü -> Einstellungen... -> Übergabe ans CAD. Siehe Abschnitt 12.1.12, „Registerseite "Übergabe ans CAD"“.

Klicken Sie direkt nach der Auswahl des gewünschten Bauteils auf An CAD übertragen .
-> Es öffnet sich das Dialogfenster Zu übergebende Ansicht wählen....

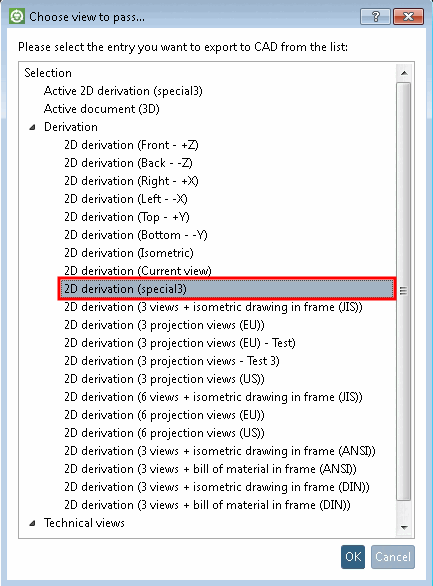

Dialogfenster "Zu übergebende Ansicht wählen..."
Wählen Sie die gewünschte Ableitung und bestätigen Sie mit OK.
-> Die Ableitung wird direkt ans CAD übergeben.
Klicken Sie auf die Schaltfläche 2D-Ableitung .
-> Das Dockingfenster 2D-Ableitung wird geöffnet.

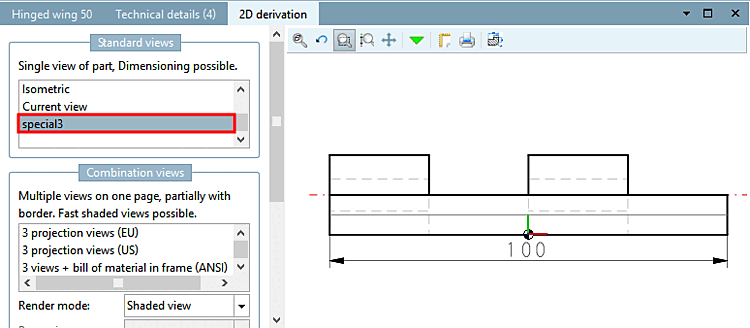

2D-Ableitung
Wählen Sie die spezielle gewünschte Ansicht.
Klicken Sie An CAD übertragen .

Ergebnis:

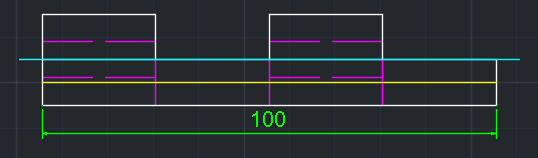

Ergebnis beispielhaft in AutoCAD
