7.8.12.2. Syntax - Buttons für das Erstellen der Formel

Wenn Sie die Buttons $VAR= | IF | ELSEIF verwenden, sind Sie auf der sicheren Seite, dass beim Erstellen der Formel korrekte Syntax verwendet wird.

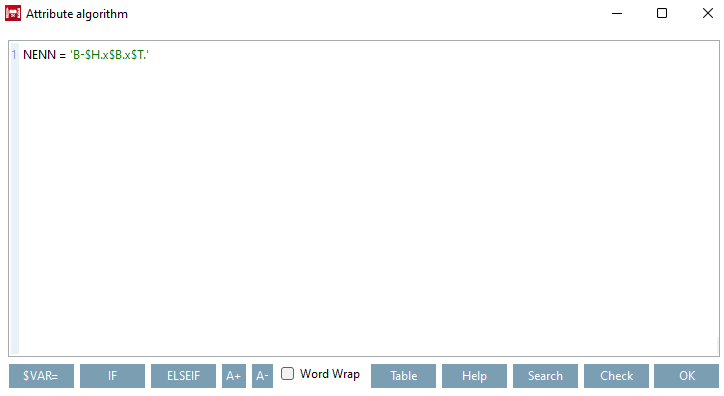

"Merkmalalgorithmus [Attribute algorithm]" Dialogfenster

	Hinweis

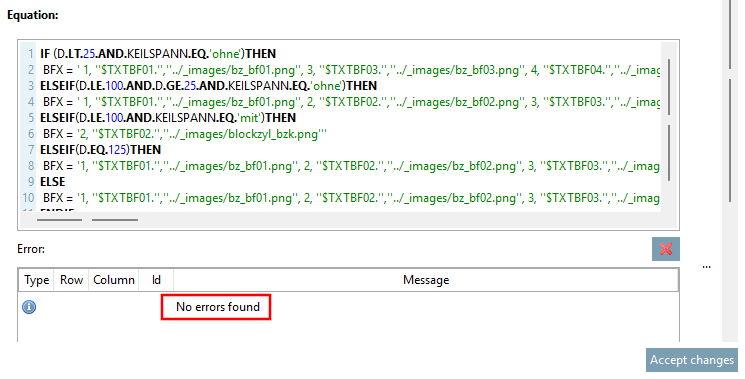

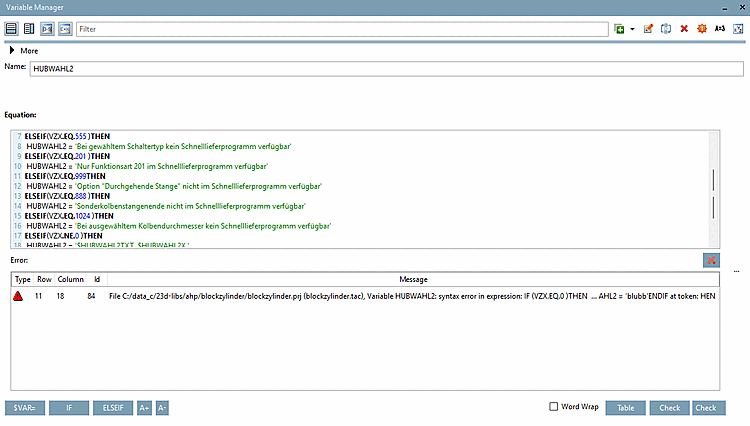

Überprüfen Sie mittels Prüfen [Check] zwischendurch oder abschließend Ihre Eingaben. Die Fehlernachricht erscheint direkt unter dem Algorithmus (zusätzlch auch im Log-Fenster). Sobald der Button Prüfen [Check] geklickt wird, erscheint eine Fehlerbeschreibung mit Zeilen- und Spaltenangabe. Zum Ausblenden des Dialogbereichs Fehler [Error], klicken Sie auf den roten X-Button. Sind keine Fehler mehr vorhanden, erscheint die entsprechende Meldung.

Hinweis

Überprüfen Sie mittels Prüfen [Check] zwischendurch oder abschließend Ihre Eingaben.

Die Fehlernachricht erscheint direkt unter dem Algorithmus (zusätzlch auch im Log-Fenster). Sobald der Button Prüfen [Check] geklickt wird, erscheint eine Fehlerbeschreibung mit Zeilen- und Spaltenangabe. Zum Ausblenden des Dialogbereichs Fehler [Error], klicken Sie auf den roten X-Button.

Sind keine Fehler mehr vorhanden, erscheint die entsprechende Meldung.

$VAR=
Dieser Button überträgt lediglich die unter Name angezeigte Variable ins Eingabefeld.
IF
Ein durch eine IF-Bedingung aufgebauter Algorithmus kann wie folgt aussehen:
```
IF ( ) THEN
   D3 =
ELSE
   D3 =
ENDIF
```
Zwischen den Klammern () geben Sie Ihre Bedingung ein (z.B. "L1.EQ.10"). Hier im Beispiel ist "D3" die in der Variablenliste selektierte Variable.
Hinter THEN D3 = geben Sie den Wert ein, den D3 annehmen soll, wenn die Bedingung erfüllt wird.
Hinter ELSE D3 = steht der Wert für D3, falls die Bedingung nicht erfüllt wird. Mit ENDIF beschließen Sie die Bedingung.
Beispiel mit Werten:
```
IF (L1.EQ.10) THEN
D3 = 20
ELSE
D3 = 30
ENDIF
```

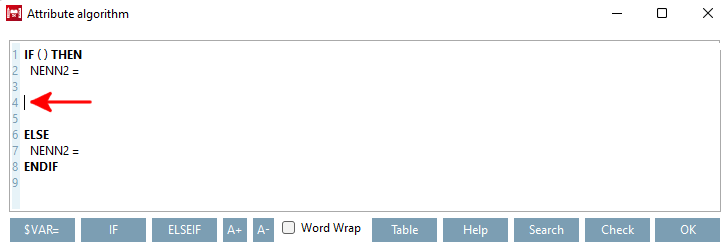

ELSEIF

-> Es wird Folgendes erzeugt:

ELSEIF ( ) THEN
 <selektierte Variable> =

Sollen Fallunterscheidungen getroffen werden, kann mit ELSEIF-Anweisungen gearbeitet werden.

Hinweis

ELSEIF-Fallunterscheidungen müssen am Ende mit einem ELSE abgeschlossen werden.

Setzen Sie also den Cursor, bevor Sie klicken, an die richtige Stelle vor das ELSE-Kommando.

Beispiel mit Werten

IF (L1.EQ.10) THEN
D3 = 10
ELSEIF (L1.EQ.20) THEN
D3 = 20
ELSEIF (L1.EQ.30) THEN
D3 = 30
ELSE
D3 = 40
ENDIF

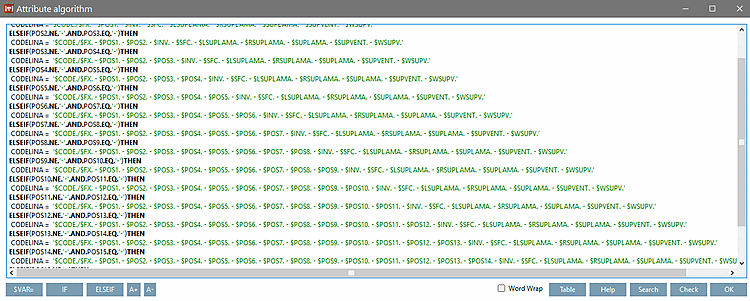

Innerhalb einer Merkmalalgorithmus [Attribute algorithm]-Variablen können auch mehrere IF-Bedingungen hintereinander geschaltet werden.

Die Verwendung einer einzigen IF-Bedingung mit ELSEIF-Fallunterscheidungen würde oft zu viel aufwändigeren Lösungen mit viel mehr ELSEIFs führen.

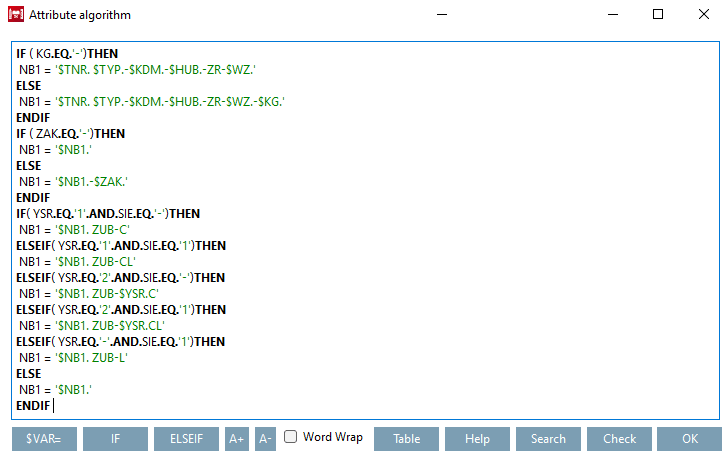

Aufbau der Bedingungen anhand eines Beispiels:

IF ( KG.EQ.'-')THEN
 NB1 = '$TNR. $TYP.-$KDM.-$HUB.-ZR-$WZ.'
ELSE
 NB1 = '$TNR. $TYP.-$KDM.-$HUB.-ZR-$WZ.-$KG.'
ENDIF
IF ( ZAK.EQ.'-')THEN
 NB1 = '$NB1.'
ELSE
 NB1 = '$NB1.-$ZAK.'
ENDIF
IF( YSR.EQ.'1'.AND.SIE.EQ.'-')THEN
 NB1 = '$NB1. ZUB-C'
ELSEIF( YSR.EQ.'1'.AND.SIE.EQ.'1')THEN
 NB1 = '$NB1. ZUB-CL'
ELSEIF( YSR.EQ.'2'.AND.SIE.EQ.'-')THEN
 NB1 = '$NB1. ZUB-$YSR.C'
ELSEIF( YSR.EQ.'2'.AND.SIE.EQ.'1')THEN
 NB1 = '$NB1. ZUB-$YSR.CL'
ELSEIF( YSR.EQ.'-'.AND.SIE.EQ.'1')THEN
 NB1 = '$NB1. ZUB-L'
ELSE
 NB1 = '$NB1.'
ENDIF

Im  ersten IF wird NB1 initialisiert.




Im zweiten IF wird an NB1 etwas drangehängt.




Im dritten IF wird nochmal etwas drangehängt.

Wichtige Hinweise:

Die erste IF-Bedingung muss eine ELSE-Alternative enthalten, damit die Initialisierung der Variablen sichergestellt ist. Die übrigen IF-Bedingungen können optional ELSE-Alternativen enthalten.

Korrekt:

IF (OPZ1.EQ.'-' )THEN
 LINAALG = '$IDNR./$CX1./$VL./$MOTX./$OM1./$COEL./$DA./$AP1./$AA1.'
ELSE
 LINAALG = '$IDNR./$CX1./$VL./$MOTX./$OM1./$COEL./$DA./$AP1./$AA1./$OPZ1.'
ENDIF
IF (OPZ2.EQ.'-' )THEN
 LINAALG = '$LINAALG./'
ELSE
 LINAALG = '$LINAALG./$OPZ2.'
ENDIF...

Nicht korrekt: (Das erste IF enthält kein ELSE)

IF (OPZ1.NE.'-' )THEN
 LINAALG = '$IDNR./$CX1./$VL./$MOTX./$OM1./$COEL./$DA./$AP1./$AA1./$OPZ1.'
ENDIF
IF (OPZ2.NE.'-' )THEN
 LINAALG = '$LINAALG./$OPZ2.'
ENDIF...

Ebenfalls korrekt: Wenn als erstes ein einfaches Statement ohne Bedingung steht, kann auf ein "ELSE" ganz verzichtet werden, da das Statement die Variable immer initialisiert.

CNSTYPECODE = '$MODEL.$W.-$ST.-$THETA.-$TYPE.-$SPRING.'
IF(K.EQ.1)THEN
 CNSTYPECODE = '$CNSTYPECODE.-K'
ENDIF
IF(FK.EQ.1)THEN
 CNSTYPECODE = '$CNSTYPECODE.-FK'
ENDIF
IF(N.EQ.1)THEN
 CNSTYPECODE = '$CNSTYPECODE.-N'
ENDIF

Die erste Bedingung, die immer berechnet wird, muss eine Endlos-Schleife verhindern. Weitere "if...endif" rufen immer die erste Bedingung auf und fügen einen zusätzlichen Wert an.

Verwenden Sie daher in der ersten Bedingung für die ELSE-Fallunterscheidung nicht die Variable der Zuweisung.

Korrekt:

IF (OPZ1.EQ.'-' )THEN
 LINAALG = '$IDNR./$CX1./$VL./$MOTX./$OM1./$COEL./$DA./$AP1./$AA1.'
ELSE
 LINAALG = '$IDNR./$CX1./$VL./$MOTX./$OM1./$COEL./$DA./$AP1./$AA1./$OPZ1.'
ENDIF
IF (OPZ2.EQ.'-' )THEN
 LINAALG = '$LINAALG./'
ELSE
 LINAALG = '$LINAALG./$OPZ2.'
ENDIF...

Nicht korrekt: (Unterschied in rot)

IF (OPZ1.EQ.'-' )THEN
 LINAALG = '$IDNR./$CX1./$VL./$MOTX./$OM1./$COEL./$DA./$AP1./$AA1.'
ELSE
 LINAALG = '$LINAALG./$OPZ1.'
ENDIF
IF (OPZ2.EQ.'-' )THEN
 LINAALG = '$LINAALG./'
ELSE
 LINAALG = '$LINAALG./$OPZ2.'
ENDIF...
