5.10.1.
2D-Ableitung: Alternative 2D Größe (verkürzt)
5.10.1.1. Funktion |  |
| Zurück | Weiter |
Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size] (Verkürzte Ansicht [Shortened view]) ist ein spezielles Feature für Kataloge mit Teilen, die in der 2D-Ableitung aufgrund ihrer Proportionen schlecht aussehen könnten.
Das passiert z.B. bei sehr langen Zylindern. Die 2D-Ableitung [2D derivation] würde dann mehr nach einer Linie als nach einem Zylinder aussehen.
Der Benutzer kann per Kontrollkästchen Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size] im 2D-Ansicht [2D view]-Dialog zwischen Standard-Darstellung und verkürzter Darstellung wählen.
![[Hinweis]](images/note.png) | Hinweis |
|---|---|
Die Attribute bleiben unverändert. Die Bemaßung wird auch bei der verkürzten Größe korrekt in der 2D-Ableitung [2D derivation] angezeigt. | |

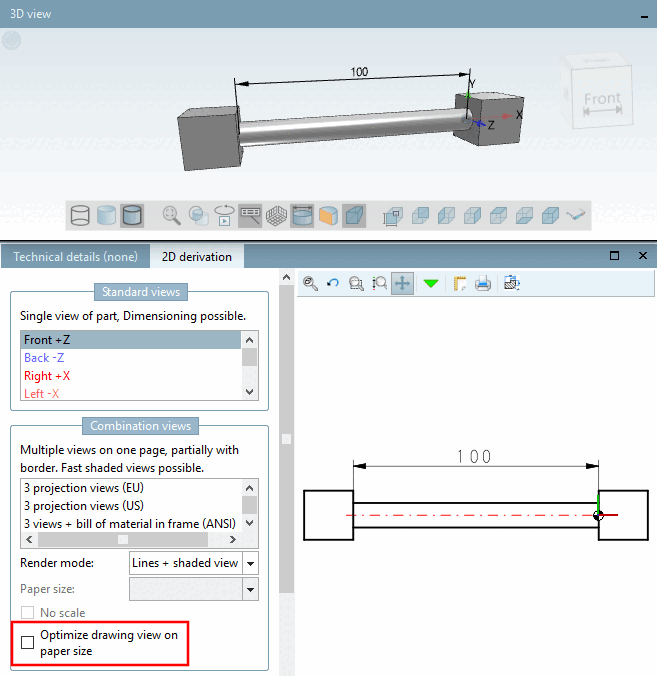

"Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size]" ("Verkürzte Ansicht [Shortened view]") deaktiviert

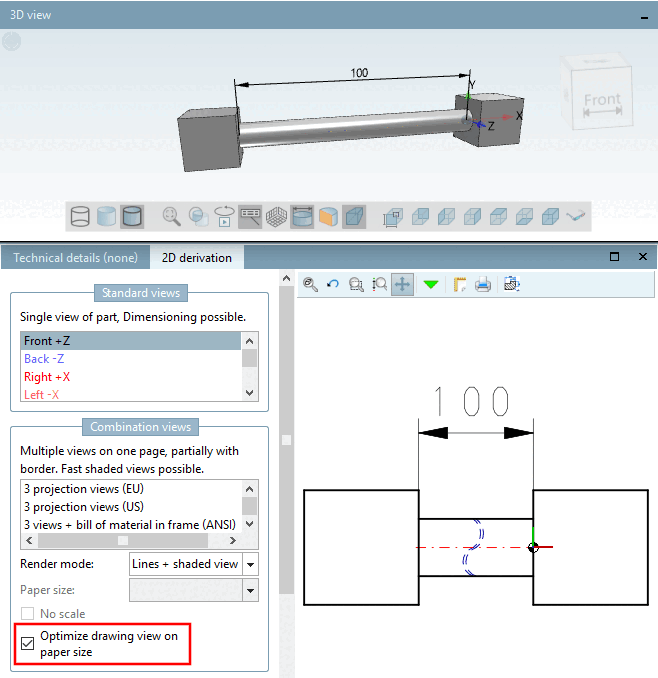

"Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size]" ("Verkürzte Ansicht [Shortened view]") aktiviert
