7.16.2.1. Pflichtparameter

	Hinweis
	Zur Bearbeitung der Parameter selektieren Sie zuerst die gewünschte Bemaßung.

Jede Bemaßung muss folgende Parameter enthalten:

ID
ID wird nur dann benötigt, wenn eine Bemaßung als Basisdimension [Base dimension] für eine Folgebemaßung dient. Siehe auch Abschnitt 7.16.2.2, „ Optionale Parameter “ -> Basisdimension.
Beschreibung [Description]
Der Beschreibungstext wird oben in der Auflistung angezeigt. Zunächst wird beim Anlegen einer neuen Bemaßung automatisch eine Beschreibung vergeben, welche Sie aber wunschgemäß anpassen können.
Typ [Type]
Beim Anlegen einer neuen Bemaßung erscheint automatisch HORIZONTAL. Passen Sie die Auswahl im Listenfeld gegebenenfalls an. Sie können den Typ jederzeit ändern.
Für Typ stehen folgende Auswahlmöglichkeiten zur Verfügung:
- HORIZONTAL
- VERTIKAL
- PARALLEL
- RADIAL
- WINKEL
- NOTATION
- TEIL-NOTATION
Hinweis
Die Auswahlfelder werden erst nach Klick auf Änderungen speichern [Save changes] aktualisiert.
Ansichten [Views]

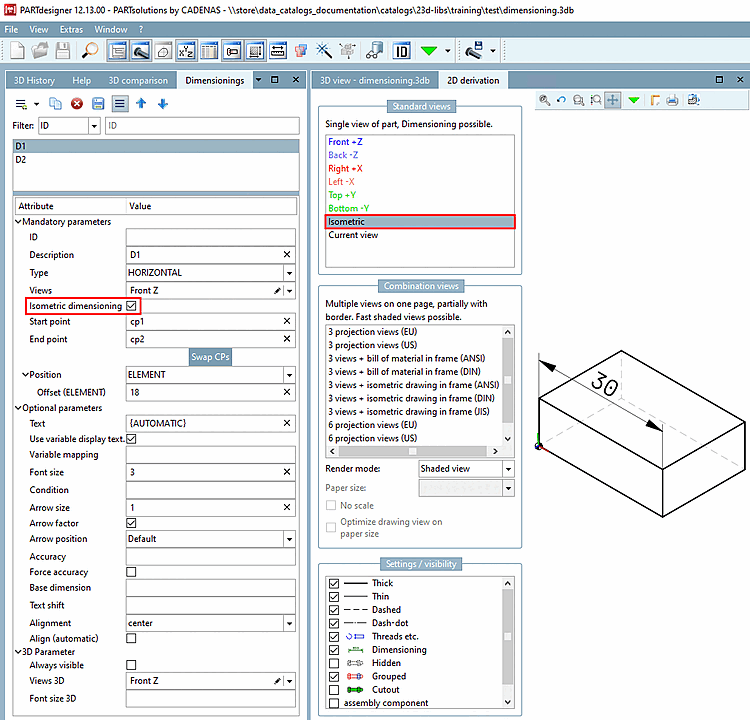

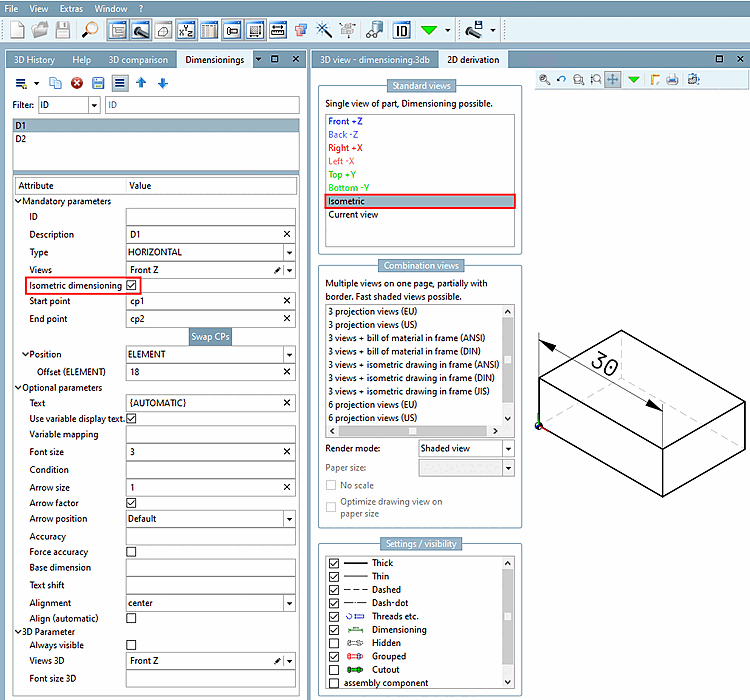

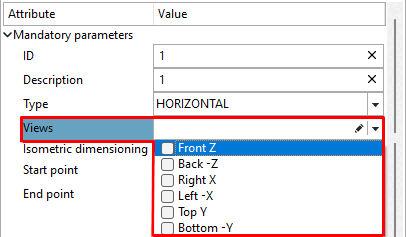

Aktivieren Sie bei den gewünschten 2D-Ansichten, auf welchen die Bemaßung angezeigt werden soll, das Auswahlkästchen.

Ansichten, die eine Bemaßung enthalten, erkennen Sie in der 3D-Toolbar an einem entsprechenden Icon mit Bemaßungslinie .
Startpunkt [Start point] und Endpunkt [End point]
Zur Selektion von Startpunkt und Endpunkt stehen verschiedene Methoden zur Verfügung:

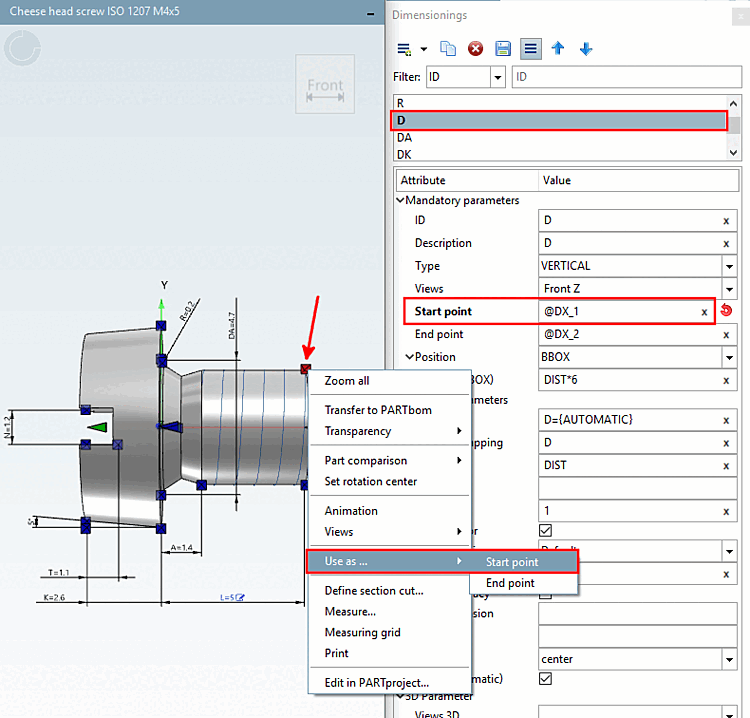

1. Auswahl des gewünschten Punktes per Kontextmenü in der 3D-Ansicht
  1. Selektieren Sie in der Liste der Bemaßungen die gewünschte.
  2. Machen Sie in der 3D-Ansicht [3D view] auf dem gewünschten Punkt einen Rechtsklick.
    -> Das Kontextmenü wird geöffnet.
  3. Wählen Sie unter Verwenden als... [Use as ...] "Startpunkt [Start point]" oder "Endpunkt [End point]".
    -> Die genaue Punktbezeichnung wird ins Feld übernommen.

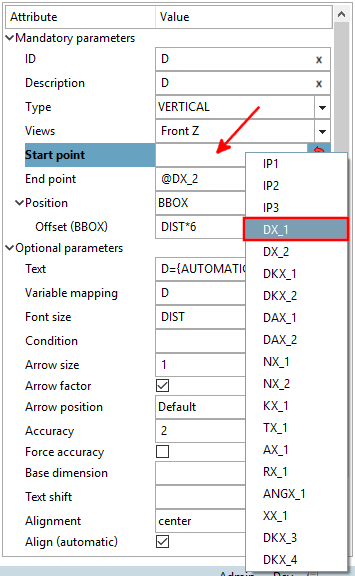

2. Auswahl per Liste im Eingabefeld
  1. Klicken Sie mit der sekundären Maustaste ins Feld.
    -> Es öffnet sich eine Liste mit allen Anfügepunkten des Objekts.
  2. Klicken Sie auf den gewünschten Punkt.
    -> Die genaue Punktbezeichnung wird ins Feld übernommen.

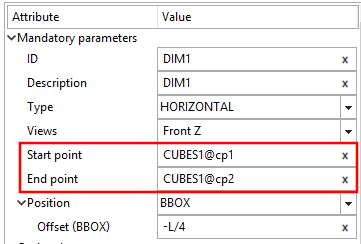

3. Auswahl und Übertrag per Copy & Paste
  1. Klicken Sie in der 3D-Ansicht [3D view] auf den gewünschten Anfügepunkt.
    -> Dieser wird nun rot markiert.
  2. Klicken Sie ins Eingabefeld des Punktes.
  3. Fügen Sie die Punktbezeichnung mittels Strg+V aus dem Zwischenspeicher ins Eingabefeld ein.

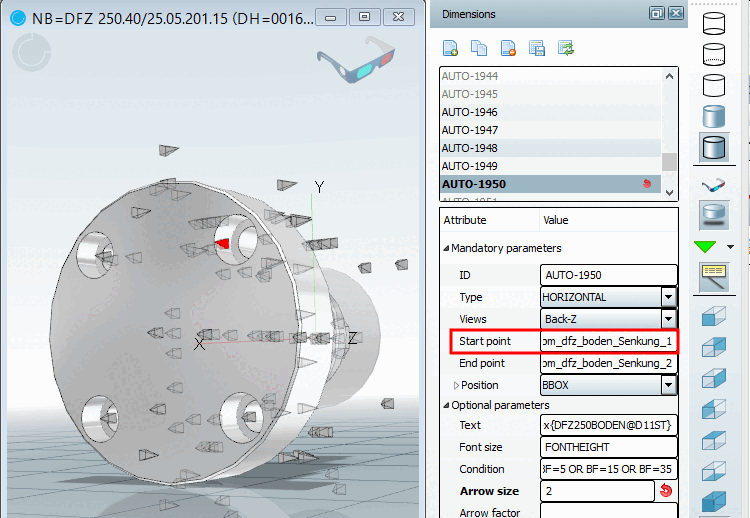

    Beispiel Startpunkt einfügen
Position

Sie können auf die Bounding Box oder das Element referenzieren oder absolute Werte verwenden:
- BBOX: Abstand zur Bounding Box.

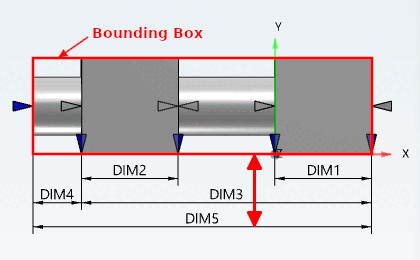

  Der rote Pfeil zeigt den Abstand einer Bemaßung zur Bounding Box.
- ELEMENT Abstand zum zu bemaßenden Element selbst. Bezugspunkt ist der Anfügepunkt.

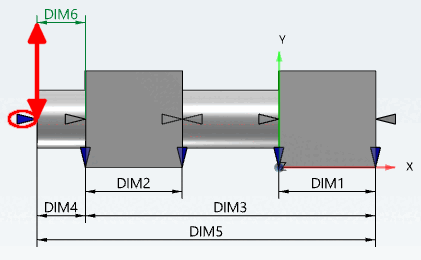

  Der rote Pfeil zeigt den Abstand einer Bemaßung zum Anfügepunkt.
- ABSOLUTE: Abstand zum zu bemaßenden Element selbst. Bezugspunkt ist der Nullpunkt des Elements. Die Eingabe erfolgt über die X- und Y-Koordinate. Damit sind auch schräg versetzte Bemaßungen möglich.

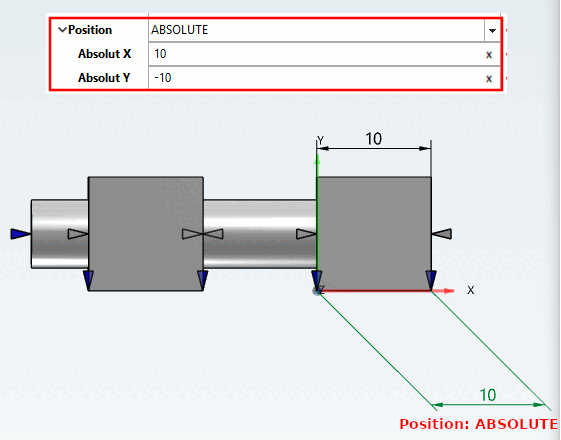

  Beispiel für "Position" = "ABSOLUTE"
Beispiel:
Abstandsmaß: Als Wert können Sie feste Werte, Variablen aber auch PARTdesigner-Expressions einsetzen (siehe Abschnitt 10.1, „PARTdesigner-Expressions “).
Beispiel PARTdesigner-Expression:
```
15*RZ500@D/20
```
