3.5.2. Allgemein 3.5.2.3. LOG
(frühere Bezeichnung "LOD") |  |
| Zurück | Weiter |
Die Definition von LOG ist die grafische / geometrische Form eines Produktes. CADENAS hat eine firmenweite Definition der unterschiedlichen LOG-Levels. Die untenstehende Liste stellt die BIM LOG-Level einzeln dar:
Der Zielmarkt (funktionelles AEC/MEP) definiert, wie Geometrien erzeugt werden müssen. Bei funktionalem AEC/MEP ist regelkörperbasiertes Modellieren Pflicht, für Marketingzwecke hingegen gelten keine Einschränkungen Für hybride Zielmärkte (funktionales AEC/BIM, bzw. Marketing) muss die Art der Geometrieerzeugung die LOG Definition unten befolgen.
Beispiele finden Sie unter Abschnitt 3.5.2.6, „Beispielobjekte“.
Das Level 100 erfordert keine 3D Geometrie. Die leere Geometrie ist reserviert für "Nur-Symbol" Modi im CAD System.
Das Level 200 soll die grobe Form / den Platzverbrauch des Objektes abbilden. Ergebnis kann eine "Bounding-Box" für rechteckig geformte Objekte sein, für sämtliche anderen Formen (zylindrisch, unregelmäßig) ist eine Box zu grob für das LOG 200. Farben und Transparenz sind möglich. Baugruppen sind möglich. Es ist zwingend erforderlich, dass das Regelkörperprinzip eingehalten wird und der Test-Meta im AEC Modus bestanden wird. LOG 200 entspricht dem Level "LOW" in der VDI 3805.
Das Level 300 soll eine detailliertere Form des Objektes abbilden, basierend auf dem LOG 200. Ergebnis kann ein Objekt mit höherdetaillierten Formen, sowie kleineren Extrusionen sein, um Funktionen des Produktes zu visualisieren. Wenn das Produkt aus mehreren Teilen besteht, ist es empfohlen, die Baugruppenstruktur abzubilden. Regelkörperkonzept, und bestandener Test-Meta sind erforderlich. LOG 300 entspricht dem Level "HIGH" in der VDI 3805.
Das bisher "LOG 350" benannte Level wurde nur in wenigen Regionen (FR/DE) verwendet und wird nicht mehr im CADENAS Standard verwendet.
Das Level 400 soll das gesamte Produkt in all seinen Facetten abbilden. Es gibt keine fixen Einschränkungen, was die geometrische Genauigkeit und Feature-Größe angeht. Allerdings ist auch hier empfohlen, dass der Test-Meta in AEC Modus bestanden wird.

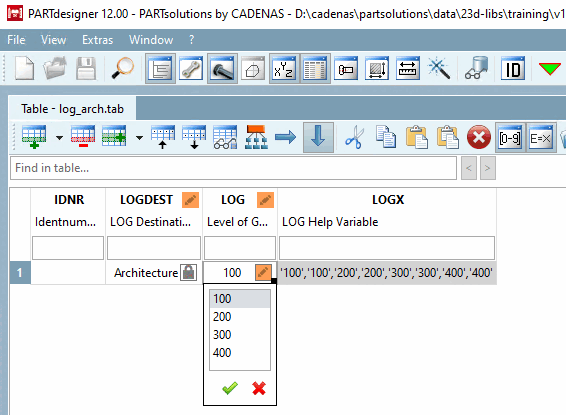

Die LOG-Levels sind in Vorlage für 3D-Projekt Architektur mit LOG (Z-Achse oben) und Vorlage für 3D-Projekt Maschinenbau mit LOG (Y-Achse oben) enthalten.
Bei der Auswahl der Vorlage werden die LOG-Steuerungsvariablen in PARTdesigner standardmäßig angelegt und später in PARTdataManager verfügbar gemacht.
Details hierzu finden Sie unter Abschnitt 5.8.2.1.16.14, „ LOG Variablen hinzufügen “.

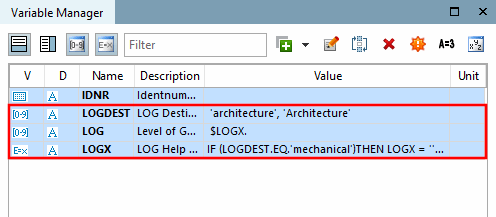

![Variablenmanager [Variable Manager] mit LOGDEST, LOG, LOGX](resources/img/img_71d1a9bcffca457ea1ee5a17f356cac1.png)
