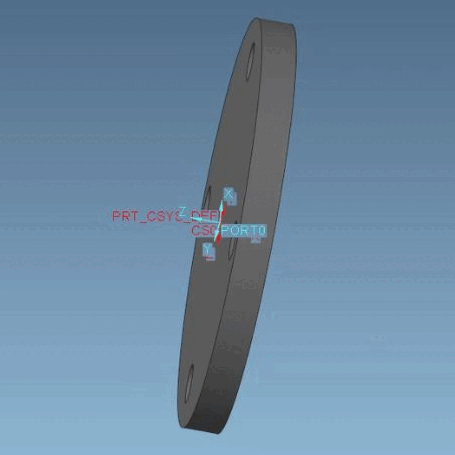

Flansche benötigten 2 Ports: Links und rechts flächenbündig.

Die Abb. zeigt fehlerhaft einen Flansch mit nur einem Port.

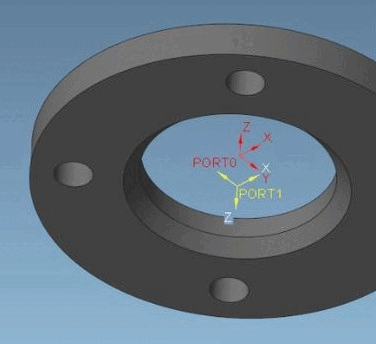

Bei einem Schweißflansch ist Folgendes zu beachten:

Port 1 muss flächenbündig auf der Anschlussseite positioniert werden.

Port 0 ist ausgehend von der gegenüberliegenden Seite mit einer Einschubtiefe von Flanschdicke - 0,1 mm zu positionieren (also 0,1 mm über Port 1).

Die Abb. zeigt Port 0 fälschlicherweise flächenbündig positioniert.

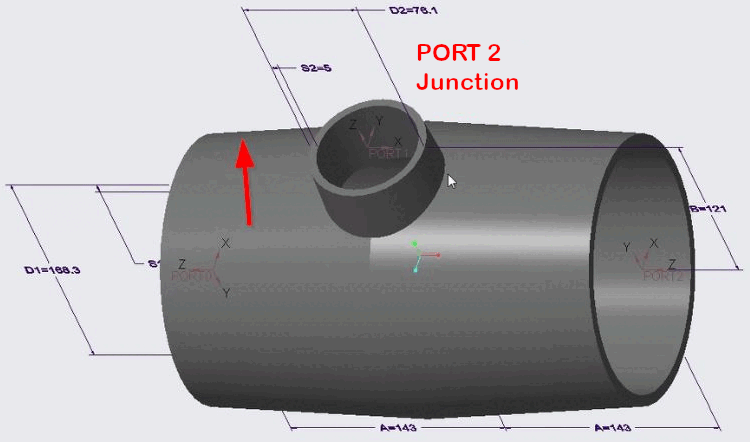

Port 0 und 1 müssen auf der Mainline liegen, Port 2 auf der Abzweigung.

Die Y-Achse muss in Richtung der Abzweigung zeigen.

Die Abb. zeigt falsche Ports und falsche Ausrichtung des Koordinatensystems.
