7.17.4. Öffnen

	Hinweis
Sofern der QA Modus aktiv ist (PARTproject → Extras → Einstellungen... [Preferences...] → Allgemein [General] → QA aktivieren [Activate QA] ), ist ein direktes Öffnen oder Erzeugen von Dateien im PARTdesigner nicht erlaubt. Das Bearbeiten muss über PARTproject gestartet werden. Im QA-Modus bleiben die Menüpunkte und Schaltflächen Neu [New], Neue Tabelle [New table] und Öffnen [Open] inaktiv, bzw. eine entsprechende Meldung erscheint.

Hinweis

Sofern der QA Modus aktiv ist (PARTproject → Extras → Einstellungen... [Preferences...] → Allgemein [General] → QA aktivieren [Activate QA] ), ist ein direktes Öffnen oder Erzeugen von Dateien im PARTdesigner nicht erlaubt. Das Bearbeiten muss über PARTproject gestartet werden.

Im QA-Modus bleiben die Menüpunkte und Schaltflächen Neu [New], Neue Tabelle [New table] und Öffnen [Open] inaktiv, bzw. eine entsprechende Meldung erscheint.

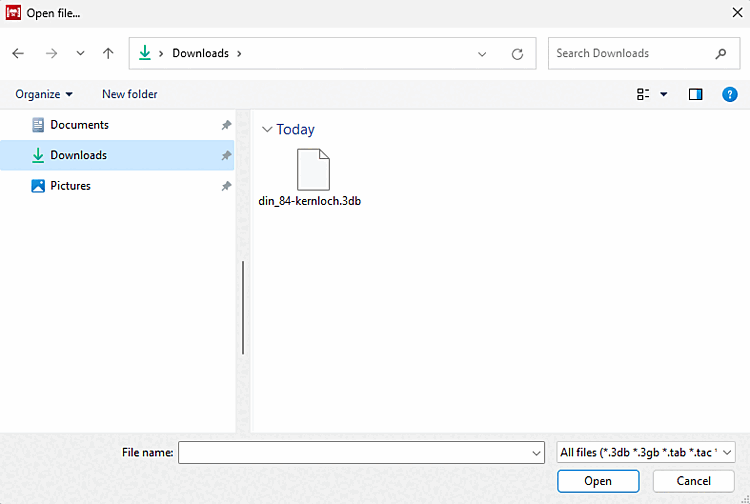

Mittels Schaltfläche Öffnen [Open] bzw. Menübefehl Datei [File] → Öffnen [Open] können Sie verschiedene Dateitypen öffnen:

	Hinweis
	Die Benutzeroberfläche wird entsprechend des geöffneten Dateityps angepasst.

	Hinweis
	Es werden jeweils nur die Dateien zum eingestellten Dateiformat angezeigt.

	Achtung
	Speichern Sie das aktuelle Modell/Projekt, bevor Sie eine neue Datei öffnen.

Die einzelnen Dateiformate

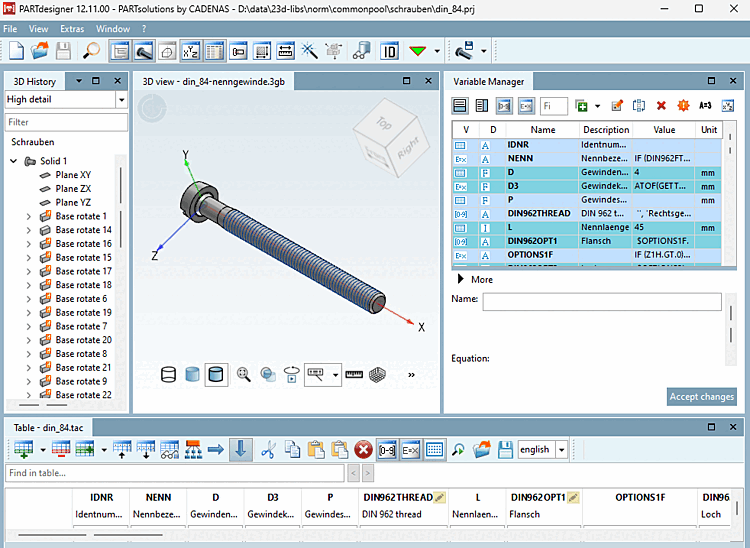

Design3D Dateien (*.3db *.3gb) [3D designer files (*.3db *.3gb)] , *.dbs

	Hinweis
	Die Tabelle wird auf Basis der im Rahmen der Geometrieerstellung bereits angelegten Variablen [Variables] und Werte [Values] (Designer-Variablen) erzeugt.

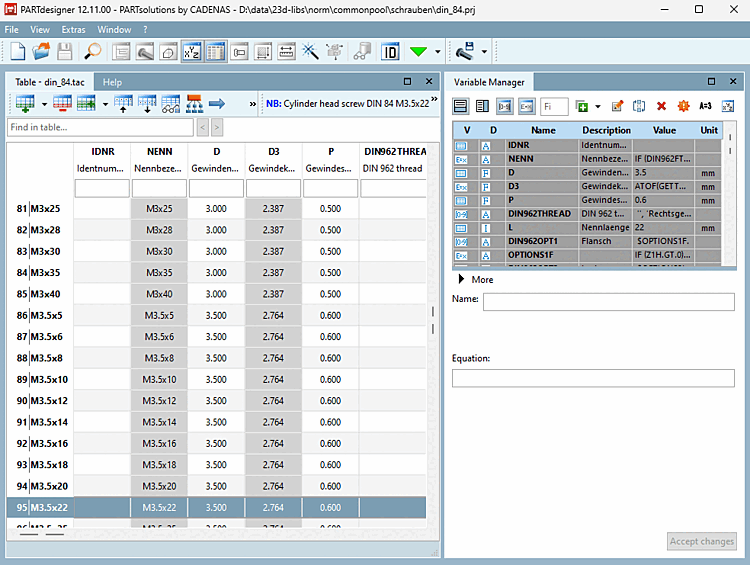

Sachmerkmalsdateien (*.tab *.tac) [Attribute files (*.tab *.tac)]

	Hinweis
	*.tac-Dateien bestehen aus einer verschlüsselten Zeichenfolge und können nur aufgerufen werden, wenn Sie über eine entsprechende Lizenz [License] verfügen.

Design3D Sicherungsdateien (*.3bk) [Design3D backup files (*.3bk)]
Projektdateien (*.prj) [Project files (*.prj)]

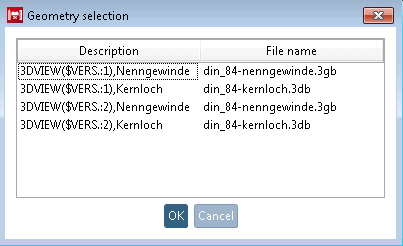

Beim Öffnen einer Projektdatei öffnet sich das Dialogfenster Geometrie Auswahl [Geometry selection].
Auf Basis der dem Projekt zugeordneten tab/tac-Datei werden die dazugehörigen 3db/3gb-Datei angezeigt.

Selektieren Sie die gewünschte Geometrie (*.3db/*.3gb) und bestätigen Sie mit OK.

Hinweis
Beim Öffnen über die Projektdatei werden sowohl 3db- als auch tab/tac-Datei gestartet.
Meta Dateien (*.2db) [Meta files (*.2db)]
Meta Dateien (*.ps3) [Meta files (*.ps3)]
