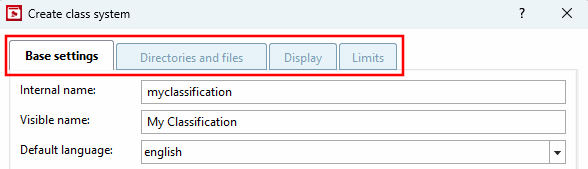

Interner Name [Internal name]: Über diesen Namen ist das Klassensystem intern eindeutig identifiziert.

Sichtbarer Name [Visible name]: Anzeigename in allen Modulen

Interner Name [Internal name] und Sichtbarer Name [Visible name] können identisch sein.

Standardsprache [Default language]:

Wichtig Alle Eingaben erfolgen in der angegebenen Standardsprache [Default language].[a] Sollte es notwendig werden, weitere Eingabe in einer anderen Sprachen zu machen, kann die Standardsprache geändert werden. Das sollte allerdings nur gemacht werden, wenn das Klassensystem zu diesem Zeitpunkt vollständig übersetzt ist. Bei einem Wechsel wird eine entsprechende Meldung angezeigt. Warnung bei Sprachenwechsel

[a] Die CADENAS_LANGUAGE (also die in der Benutzeroberfläche angezeigte Sprache) ist beim Editieren der Klassensysteme nicht relevant. Der gesamte Klassenbaum wird in der Standardsprache [Default language] angezeigt.

Weitere Sprachen [Additional languages]: Aktivieren Sie bei den gewünschten Übersetzungssprachen das Auswahlkästchen.

Unterstützung für [Support for] Merkmale [Attributes]: Sofern die Option nicht gesetzt wird, ist die Registerseite Merkmale [Attributes] deaktiviert.

Logo:

Thumbnail des Logos [Thumbnail of the logo]:

Thumbnails der Klassen [Thumbnails of classes]:

Geben Sie hier mittels Durchsuchen ... den Standardpfad zum Verzeichnis der Klassifikations-Vorschaubilder an:

Standardpfad ist: "$CADENAS_DATA/ datasetup/ classsystem/ my_class/ preview/ my_class".

Hinweis Die Namen der Bilder müssen lauten wie die Klassen-Id.

Wenn Sie keine eigenen Vorschaubilder einbringen möchten, können Sie optional die Klassifikations-Vorschaubilder aus den Verzeichnis- bzw. Projektbildern erzeugen.

Im Developer-Modus (DEV) finden Sie unter PARTdataManager -> Registerseite Klassen [Classes] im Kontextmenü eines Verzeichnisses oder einer einzelnen Klasse den Befehl Ansicht als Klassifikations-Bild benutzen [Use view as classification picture].

Vorschau auf Klassen [Classes preview]

Vergleiche Abschnitt 5.8.2.1.15.4, „ Bilddaten/Vorschaubilder generieren im Batchlauf “.

Hinweis Vorher müssen Sie unter Thumbnails der Klassen [Thumbnails of classes] den Pfad definiert haben.

Es werden nun die entsprechenden Klassifikations-Vorschaubilder angezeigt.

Klassifikations-Vorschaubilder

Schlüsselmodus [Key mode]:

Wählen Sie im Listenfeld den gewünschten Schlüsselmodus.

Hinweis Die Wahl des Schlüsseltyps ist für das Anlegen von Klassen und Subklassen im Dialogfenster Klasse hinzufügen [Add class] relevant.

Standardschlüssel [Default key]:

Trennzeichen [Separator]: Z.B. der Bindestrich (03-01)

Klassen-ID anzeigen [Show class id]: Bei Aktivierung des Auswahlkästchen wird die Klassen-ID ebenfalls angezeigt. Der Wert wird intern immer verwendet und übergeben, auch wenn keine Anzeige erfolgt. Die Abb. rechts zeigt den Klassenbaum mit und ohne IDs.

"Klassen-ID anzeigen [Show class id]" deaktiviert/aktiviert

Bei Aktivierung von Klassen-ID anzeigen [Show class id] werden die IDs auch im Dialog Klassensystem editieren [Edit class system] angezeigt.

Hinweis Klassensystem editieren [Edit class system]

Klassen sortieren [Sort classes]

Bei Aktivierung des Auswahlkästchens wird die manuelle Sortierung aktiviert über der Klassenauswahl.

Sichtbarkeit [Visibility]

Klassensysteme können ausgeblendet werden. Die Einstellungen dazu werden in der Datei $CADENAS_DATA/datasetup/classsystem.cfg gespeichert. Ausgeblendete Klassensysteme werden auf der Registerseite Klassifizierung nicht mehr zur Auswahl angeboten. Ist das Klassensystem ausgeblendet, wird es auch in der Teilinformation ausgespart. Dies kann über das Auswahlkästchen Klassensystem in Teileinformationen einblenden [Show class system in part information] geändert werden.

Durch die beiden Einstellungsmöglichkeiten Klassen ausblendbar [Classes hideable] und Merkmale ausblendbar [Attributes hideable] kann man auch einzelne Elemente individuell ausblenden. Sind diese Einstellungen aktiv erhält man bei den Features eine zusätzliche Spalte mit dem Auswahlkästchen zum Ausblenden und in dem Klasse editieren... [Edit class...] Fenster noch die Auswahl zum Ausblenden. Verlinkte Variablen, welche versteckt sind, werden in der Datei $CADENAS_DATA/datasetup/classsystem/"class system name"/"class system name"_ml_"language".csv gespeichert.

Katalog [Catalog]: Sofern kein Eintrag erfolgt, gilt die Klassifizierung über alle Kataloge. Per Auswahlliste kann die Anwendung der Klassifizierung auf einen bestimmten Katalog beschränkt werden.

Klassentypen [Types of classes]: Klassen [Classes] / Anfügepunkte [Connection points] / Klassen und Anfügepunkte [Classes and connection points]

Die Auswahl unter Klassentypen [Types of classes] bestimmt, welche Optionen auf der Dialogseite Klassifizierung [Classification] im Pulldown-Menü unter Filter zur Verfügung stehen.

Filter: Klassen [Classes] - Anfügepunkte [Connection points]

Instanztypen [Types of instances]: Klassen [Classes] / Anfügepunkte [Connection points] / Klassen und Anfügepunkte [Classes and connection points]

Die Auswahl unter Instanztypen [Types of instances] bestimmt, ob auf der Dialogseite Klassifizierung [Classification] die Spalte Instanz [Instance] editierbar oder ausgegraut ist.

Instanz [Instance] editierbar

Beispiel: Im Anlagenbau bei Rohren wäre der Einsatz von Instanzen für die Rohranschlüsse evtl. sinnvoll.
