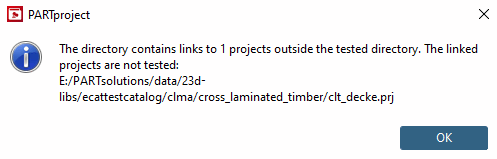

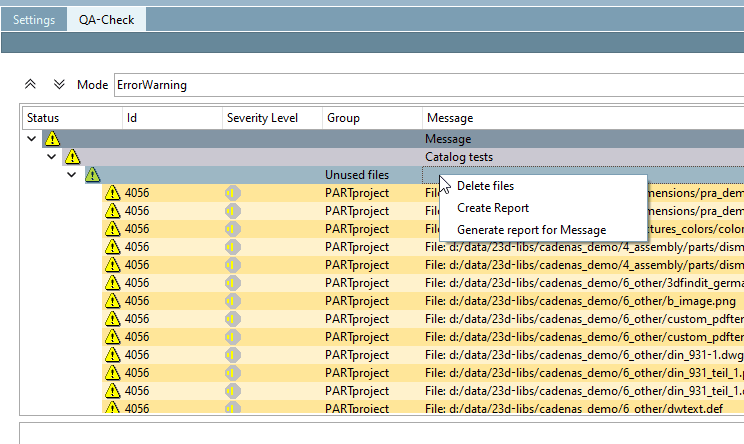

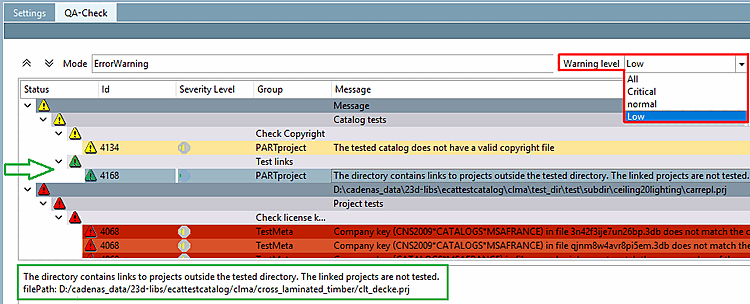

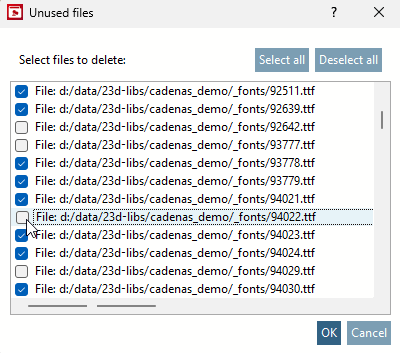

Nicht verwendete Dateien finden [Find unused files] : ...spürt alle Dateien auf, die keinem Projekt zugeordnet sind. Solche Dateien können Sie entweder entsprechenden Projekten zuordnen oder löschen.

Hinweis Bedenken Sie bitte, dass vermeintlich ungenutzte Dateien evtl. in anderen Verzeichnissen verwendet werden. Löschen Sie deshalb nur Dateien, bei denen Sie ganz sicher sind, dass sie nicht mehr benötigt werden!

Geometrie auf CAD Kompatibilität testen [Test geometry on CAD compatibility] : Überprüfen der Bauteilgeometrie auf geometrische Integrität.

Aktiv, wenn unter Registerseite Allgemein [General] die Option Geometrie berechnen [Calculate geometry] aktiviert wurde.

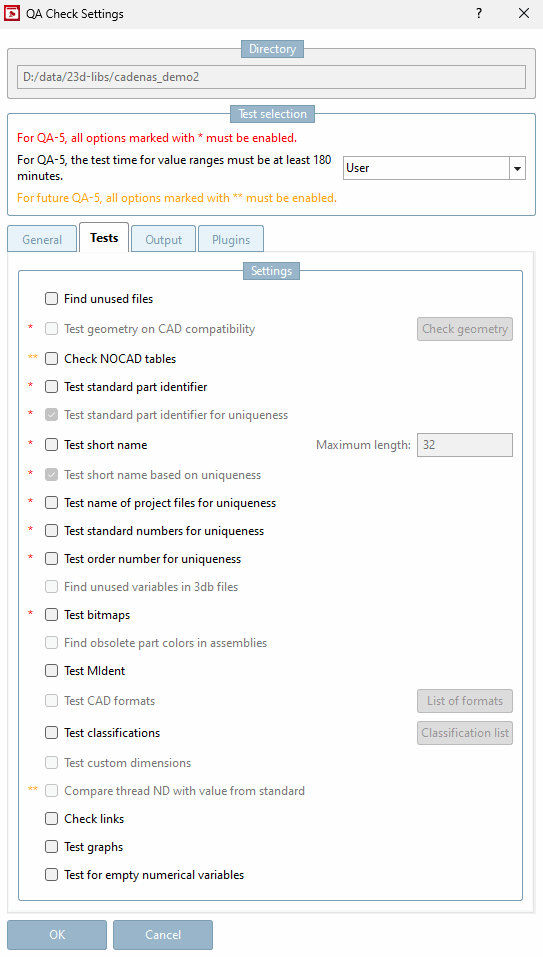

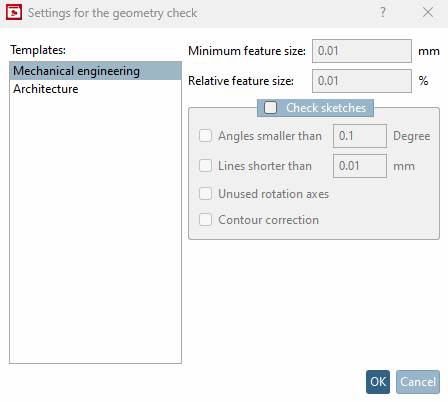

Geometrietests [Check geometry]

Wählen Sie Einstellungen für Maschinenbau [Mechanical engineering] oder Bauwesen [Architecture].

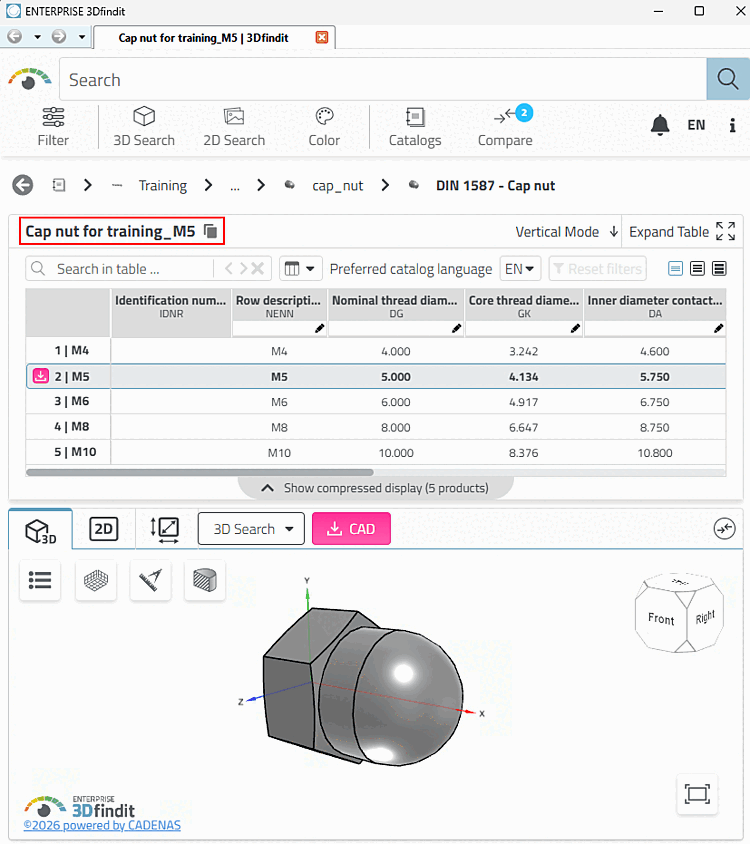

Normbezeichnung testen [Test standard part identifier] : Die Normbezeichnung, z.B. 'Sechskantmutter DIN 1587 $ NENN.' (angezeigt im PARTdataManager, im Reiter des Dockingfensters der 3D-Ansicht [3D view]), die Sie im PARTdesigner (Identifikationsangaben [Identification data]) eingetragen haben, kann u.U. unvollständig oder fehlerhaft sein. Beispielsweise, wenn in bestimmten Zeilen abgefragte Spaltenwerte (die einen Bestandteil der NB darstellen) nicht vorhanden sind.

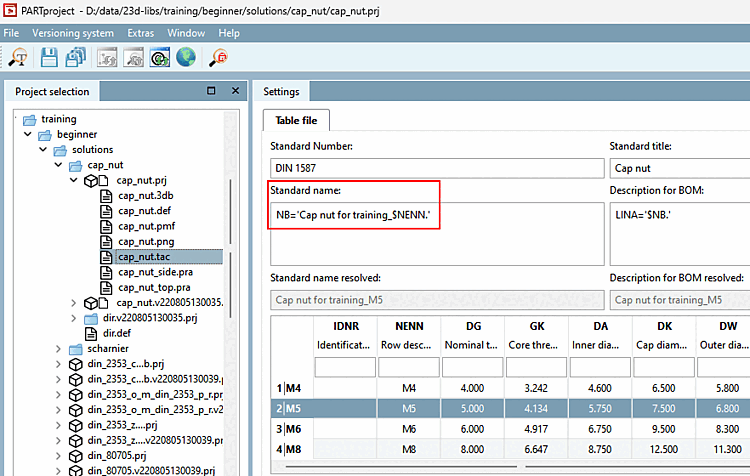

Normbezeichnung in PARTproject bei Selektion der tab-Datei

Normbezeichnung in PARTdataManager, im Reiter des Dockingfensters "3D-Ansicht [3D view]"

Normbezeichnung auf Eindeutigkeit testen [Test standard part identifier for uniqueness] : ...vergleicht alle Normbezeichnungen, die durch die verschiedenen Ausprägungen (Zeilen) zustandekommen können. Kommt eine Normbezeichnung (NB) mehr als einmal vor, ist sie nicht eindeutig. --> Sie müssen die Normbezeichnung [Standard name] (NB) so anpassen, dass die Eindeutigkeit stets gewährleistet ist!

Kurzbezeichnung testen [Test short name] : Beim Export von Teilen aus PARTsolutions an die verschiedenen CAD-Systeme wird normalerweise die Normbezeichnung [Standard name] (NB) als Bauteilname übernommen. Da bestimmte CAD-Systeme jedoch ein Zeichenlimit für den Bauteilnamen setzen, ist alternativ die Kurzbezeichnung [Short name] angelegt.

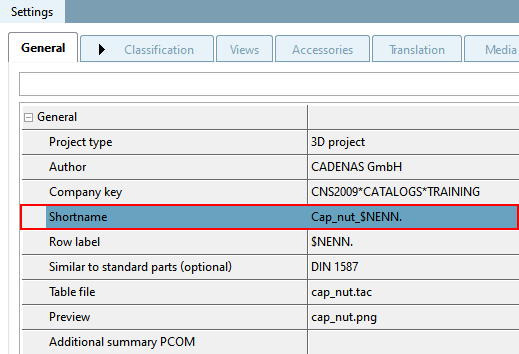

PARTproject -> Projekt bearbeiten [Edit project] -> Registerseite Allgemein [General] -> Kurzbezeichnung (max. 16 Zeichen) [Short name (max. 16 characters)]

Die Kurzbezeichnung [Short name] ist die „zurechtgestutzte“ (möglichst kurze) Version der Normbezeichnung (NB), limitiert auf die - für das CAD - maximale Länge (max. 16 Zeichen!).

Liegt die Zeichenzahl einer Kurzbezeichnung [Short name] über diesem Limit, erfolgt ein Eintrag ins Testprotokoll.

Kurzbezeichnung auf Eindeutigkeit testen [Test short name based on uniqueness] : Entsprechend der Normbezeichnung [Standard name] (NB) muss auch die Kurzbezeichnung [Short name] eindeutig sein.

Name der Projektdateien auf Eindeutigkeit testen [Test name of project files for uniqueness] : Auch der Name jeder *.prj-Datei muss eindeutig sein, da sonst im Extremfall ein Assembly bei zwei gleichlautenden *.prj-Dateien (mit unterschiedlichem Inhalt) die „falsche“ heranzieht.

Normnummern auf Eindeutigkeit testen [Test standard numbers for uniqueness]: Ausschließen mehrfach vorkommender Normnummern.

Bestellnummer auf Eindeutigkeit testen [Test order number for uniqueness]: Die Option Bestellnummer auf Eindeutigkeit testen [Test order number for uniqueness] enthält auch einen Test für ReverseScripte. Hierzu muss außerdem Wertebereiche testen [Test value ranges] aktiviert sein. Siehe oben.

Siehe auch Abschnitt 5.12.3.1.9, „Klassifizierung nach CNSORDERNO / CNSTYPECODE “.

Nicht benutzte Variablen in den 3db-Dateien finden [Find unused variables in 3db files] : ...untersucht alle zum gewählten Verzeichnis gehörenden *.3db-Dateien dahingehend, ob sie Variablen enthalten, die nicht verwendet werden. Die aufgespürten Variablen können im Protokoll identifiziert und daraufhin ggf. entfernt werden.

Nicht benutzte Variablen in den 3db-Dateien löschen [Delete unused variables in 3db files] : Ist diese Option eingestellt, werden die per Nicht benutzte Variablen in den 3db-Dateien finden [Find unused variables in 3db files] entdeckten Variablen unmittelbar entfernt.

Wichtig Was für Dateien gilt, gilt auch für Variablen. Bedenken Sie bitte, dass auf vermeintlich ungenutzte Variablen evtl. in Assemblies verwiesen wird. Löschen Sie deshalb nur Variablen, bei denen Sie ganz sicher sind, dass sie nicht mehr benötigt werden.

Bitmaps testen [Test bitmaps]: PARTproject setzt für die Bitmaps, die als Voransicht verwendet werden, ein Limit.

Alle über dieser Grenze liegenden Bilder werden im Protokoll erfasst. Mit Hilfe der üblichen Bildbearbeitungsprogramme lässt sich die Dateigröße (und damit die Ladezeit) des Bitmaps entsprechend reduzieren.

Veraltete Bauteilfarben in Baugruppen finden [Find obsolete part colors in assemblies]:

MIdent testen [Test MIdent]:

CAD-Formate testen [Test CAD formats]:

Aktiv, wenn unter Registerseite Allgemein [General] die Option Geometrie berechnen [Calculate geometry] aktiviert wurde.

Klassifikationen testen [Test classifications]:

Aktivieren Sie bei Bedarf die Option und klicken Sie auf den Button Klassifikationsliste [Classification list].

-> Das Dialogfenster Plugin auswählen [Select plugin] wird geöffnet. Unter Beschreibung [Description] wird nach Selektion eine Kurzbeschreibung angezeigt.

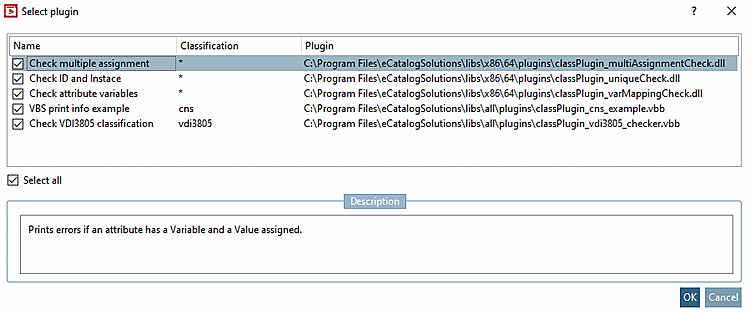

Klassifikationsliste [Classification list]

Hinweis Die hier angezeigten Plugins haben nichts mit denen unter Registerseite Plugins zu tun.

Syntax von Skripten prüfen [Check script syntax]:

Bemaßungen testen [Test custom dimensions]:
