7.8.12.5. Algorithmen in Tabellenform

Formeln können auch in Tabellenform dargestellt werden. Dadurch gelingt das Editieren bei langen und/oder komplizierten Algorithmen deutlich schneller.

Dabei haben Sie die Möglichkeit, einen ganz neuen Algorithmus zu erstellen (wahlweise im Fenster Merkmalstabelle [Algorithm-Table] oder Merkmalsalgorithmus [Attribute algorithm]), oder das bereits Bestehende zu editieren.

Rufen Sie die Merkmalstabelle [Algorithm-Table] mit Klick auf den Button Tabelle [Table] auf.

	Tipp
	Bei sehr großen Tabellen können Sie die Filter Funktion direkt unter der Überschrift nutzen, um die Ansicht einzuschränken.

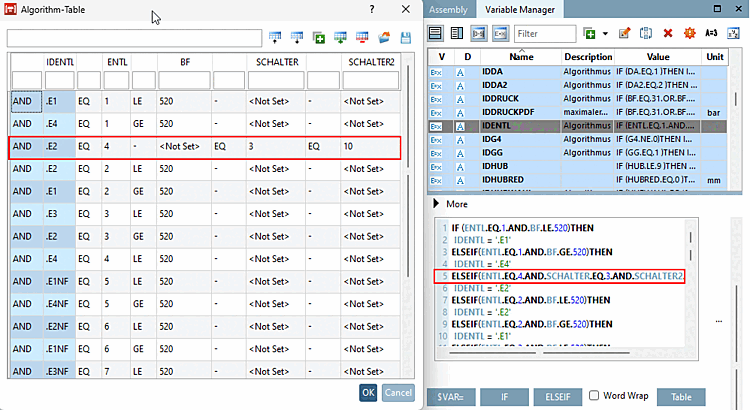

Merkmalsalgorithmus editieren

Beispiel (rot markierte Zeilen in Abb. oben)

Wenn ENTL gleich 4 und SCHALTER gleich 3 und SCHALTER2 gleich 10, dann ist IDENTL gleich E2.

Einschränkungen

Der Algorithmus enthält nur einen IF/ELSEIF/ELSE Block. IF ist obligatorisch.
Jedes IF oder ELSEIF verwendet nur AND oder OR für die gesamte Bedingung. Eine Mischung aus OR und AND ist nicht erlaubt!
Die Bedingungen verwenden EQ (gleich), NEQ (ungleich), LT (kleiner), LE (kleiner gleich), GT (größer), GE (größer gleich) und haben eine Seite als Variable und die andere als konstanten Wert.
EQ und NEQ erlauben mehrere Werte für dieselbe Variable.
LT, LE, GT, GE sind entweder für einen einzelnen Wert verwendet oder als Paar für eine obere/untere Grenze.
Der zugewiesene Wert is eine konstante Zahl oder ein konstanter String oder eine einzelne Variable (Unterformulare sind aktuell nicht unterstützt.)

Wenn der Algorithmus nicht geparst werden kann, erscheint einen Meldung anstelle des Dialogs.

Tabelle bearbeiten

Sie haben verschiedene Möglichkeiten, die Tabelle zu bearbeiten. Grundlegend können Sie in jede Zelle per Doppelklick klicken, um diese zu bearbeiten. Zusätzlich dazu stehen Ihnen einige Funktionen aus dem Tabellen Modul zur Verfügung:

Zeile nach oben verschieben [Move row up]: Schiebt die Zeile um eins nach oben.
Zeile nach unten verschieben [Move row down]: Schiebt die Zeile um eins nach unten.
Variable hinzufügen [Add variable]: Fügt eine neue Spalte hinzu.
Zeile hinzufügen [Add row]: Fügt eine neue Zeile hinzu.
Zeile löschen [Delete row]: Löscht eine Zeile aus der Tabelle.
Tabellen Import [Table import]: Fügen Sie eine CSV Datei zur Tabelle hinzu.
Die CSV Datei kann als Trennzeichen entweder ein Semikolon oder ein Komma verwenden.
Tabellen Export [Table export]: Exportiert die Tabelle als CSV Datei.
