5.10.2.1.1. Zeichnung erstellen

Unter Verwendung des Sketchers haben Sie verschiedene Möglichkeiten, eine neue 2D-Ableitung zu erstellen.

Rufen Sie hierzu PARTdesigner auf.

Wählen Sie unter 3D Historie [3D History] im Kontextmenü einer Ebene den Befehl Neue 2D-Zeichnung... [New 2D drawing...].

--> Es öffnet sich das Dialogfenster Neue 2D-Zeichnung [New 2D drawing].

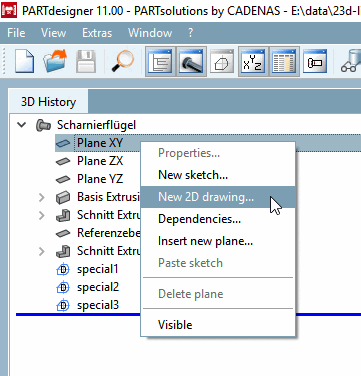

Kontextmenü Neue 2D-Zeichnung... [New 2D drawing...]

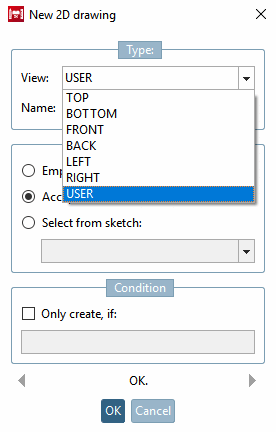

Dialogfenster Neue 2D-Zeichnung [New 2D drawing]

Wählen Sie die gewünschten Einstellungen:

Typ [Type]

Ansicht
Sofern Sie eine Standardansicht wählen, wird der Name automatisch vergeben.

Bezeichnung [Description]

Sofern Sie USER gewählt haben, müssen Sie eine eigene Bezeichnung vergeben.

	Hinweis
	Sofern Sie im Dialogfenster Neue 2D-Zeichnung [New 2D drawing] -> Typ [Type] -> Ansicht [View] -> Standardansicht (TOP, BOTTOM, FRONT, BACK, LEFT, RIGHT) gewählt hatten, wird die jeweilige Standardansicht überschrieben.

Inhalt [Content]
- Leer [Empty]
  Erstellen Sie Ihre eigene Zeichnung
- Übernehmen der aktuellen 2D-Ableitung [Accept current 2D derivation]
  Erstellen Sie zuerst eine 2D-Ableitung und wählen Sie eine Ansicht. Diese verwenden Sie als Basis für Ihre eigene Zeichnung.

  Hinweis
  Die Auswahl ist nur aktiv, wenn Sie zuvor in PARTdesigner eine 2D-Ableitung erstellt haben.
- Übernehmen aus Sketch [Select from sketch]
  Wählen Sie im Listenfeld die gewünschte Skizze.
  Diese Skizze wird als Basis für Ihre eigene Zeichnung verwendet.
Bedingung [Condition] -> Nur erzeugen, wenn gilt [Only create, if]
So können z.B. für verschiedene Größen verschiedene Darstellungen angegeben werden.

	Hinweis
Die Auswahl ist nur aktiv, wenn Sie zuvor in PARTdesigner eine 2D-Ableitung erstellt haben.

Nachdem die gewünschten Einstellungen gesetzt sind, bestätigen Sie mit OK.

--> Es öffnet sich der Sketcher.

Im Sketcher stehen Ihnen alle gewohnten Möglichkeiten zum Erstellen einer neuen Zeichnung oder zum Modifizieren der übernommenen Basiszeichnung zur Verfügung.

Über die Schaltfläche Sketch importieren [Import sketch] haben Sie die Möglichkeit, auch eine externe Zeichnung als Ausgangsbasis zu verwenden. Folgende Formate können importiert werden:

Sketchvorlagen (*.hsk) [Sketch templates (*.hsk)]
Sketchvorlagen (*.skt) [Sketch templates (*.skt)]
2D-Zeichnungen (*.2db) [2D drawings (*.2db)]
Partdesigner 2D 2.0 (*.dbs)
DXF Dateien (*.dxf) [DXF files (*.dxf)]
