7.16.7. Optionale Parameter Details

7.16.7.1. Korrekte Anzeige von Inch-Variablen in Bemaßungen

Die folgende Attribute-Übersicht gilt für alle Bemaßungstypen:

Horizontal-, Vertikal- und Parallelmaß
Radialmaße
Winkelmaße
Notation
Teil-Notation

Die Attribute im Einzelnen:

Text
Text kann auf verschiedene Weise erstellt werden:
- {AUTOMATIC}: Ein automatisch generierter Maßwert (Default)
  Beispiel:
```
{AUTOMATIC}
```
- Beliebiger Text
  Löschen Sie den Ausdruck "{AUTOMATIC}" und geben Sie den gewünschten Text ein.
- Beliebiger Text kombiniert mit automatisch generiertem Maßwert
  Beispiele:
  - Es soll außer dem Maßwert noch das Grad-Symbol ausgegeben werden.

    {AUTOMATIC} °
  - Es können beliebige PARTdesigner-Expressions verwendet werden.
    Z.B. {Teilename@Variable}: Teilename mit Variablenangabe

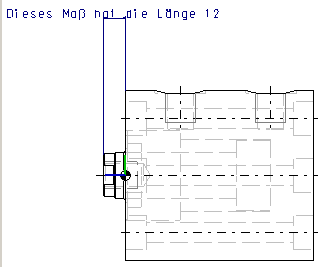

    Dieses Maß hat die Länge {RZ500@D}

    Sollte die automatische Berechnung des Zahlenwertes nicht zu einer zufriedenstellenden Rundung führen (9.99999), können Sie mit PARTdesigner-Expressions (siehe Abschnitt 10.1, „PARTdesigner-Expressions “) eine andere Berechnung wählen (z.B. runden, kürzen).
    Sie können auch von inch auf mm umrechnen und die Einheit zusätzlich ausgeben.
- Korrekte Anzeige von Inch-Variablen in Bemaßungen
Variablenmapping [Variable mapping]

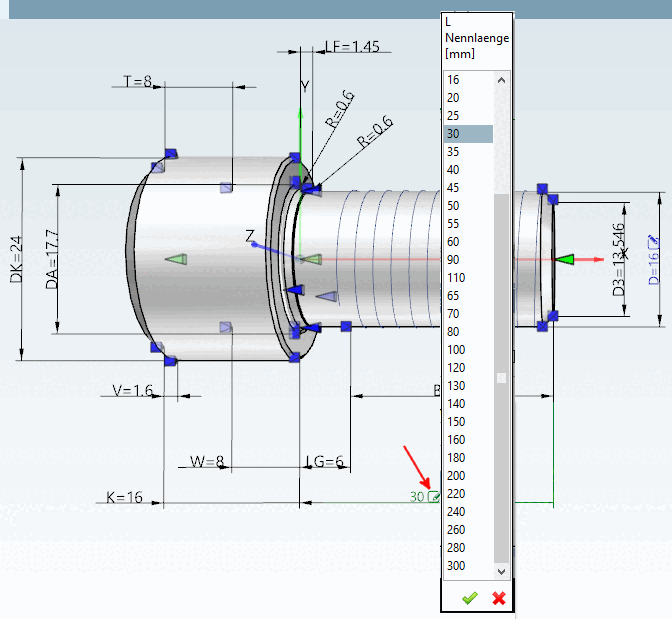

Tragen Sie hier die gewünschte Variable ein, die später für Benutzereingaben editierbar sein soll. Verwenden Sie idealerweise dieselbe Bezeichnung, die Sie auch unter Beschreibung [Description] verwendet haben. Sobald ein Eintrag erfolgte, wird in der 3D-Ansicht [3D view] das entsprechende Icon angezeigt .
Mit Klick auf das Icon können Sie direkt in der 3D-Ansicht [3D view] die Ausprägung anpassen.

Vergleiche unter Abschnitt 3.1.7.6.6, „Ausprägung via Bemaßungsangaben ändern “ in ENTERPRISE 3Dfindit (Professional) - Anwender.
Schriftgröße [Font size]
Unterbleibt die Angabe wird standardmäßig 3.5 gesetzt. Die Einheit entspricht der Zeichnungseinheit.
Die Angabe kann alternativ mit PARTdesigner-Expression erfolgen.
Beispiel:
```
 15*RZ500@D/20
```
Siehe Abschnitt 10.1, „PARTdesigner-Expressions “.
Bedingung [Condition]
Sie können hierfür alle PARTdesigner-Expressions verwenden. Siehe Abschnitt 10.1, „PARTdesigner-Expressions “.
Beispiele:
```
IF SHORTVIEW@HUB2D=0 THEN AUTOMATIC ELSE AUTOMATIC+HUB-SHORTVIEW@HUB2D ENDIF
```
```
IF SHORTVIEW@HUB2D=0 THEN AUTOMATIC ELSE H2 ENDIF
```

Pfeilgröße [Arrow size] / Pfeilfaktor [Arrow factor]

Hinweis

Die Pfeilgröße [Arrow size] steht in einem definierten Verhältnis zur Schriftgröße [Font size]. D.h., wird die Schrift größer, wird auch der Pfeil größer.

Die Proportionalität zwischen Schriftgröße [Font size] und Pfeilgröße [Arrow size] ist in verschiedenen Versionen unterschiedlich.

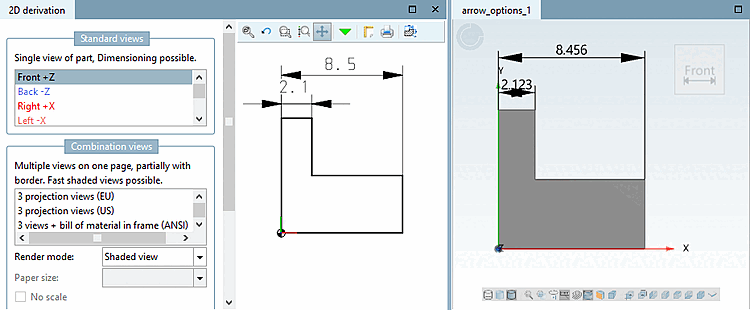

9.04 and älter:
=> Schriftgröße [Font size] 3.5 und Pfeilgröße [Arrow size] = 3.5 => “normale" Pfeilgröße

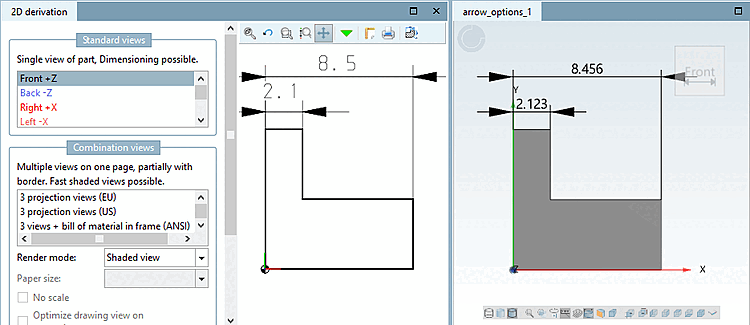

9.05 bis 9.07 SP0:
=> Schriftgröße [Font size] 3.5 und Pfeilgröße [Arrow size] = 1 => “normale" Pfeilgröße

>= 9.07 SP1:

=> Schriftgröße [Font size] 3.5 und Pfeilgröße [Arrow size] = 1 => Pfeilgröße zusätzlich steuerbar über Pfeilfaktor [Arrow factor]

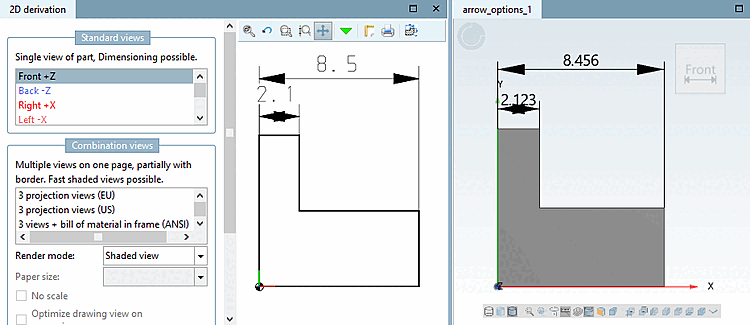

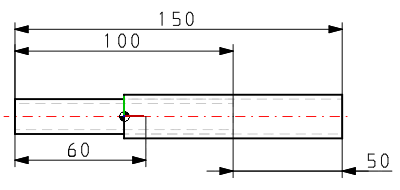

>= V9.07 SP1: Pfeilfaktor [Arrow factor] = 1

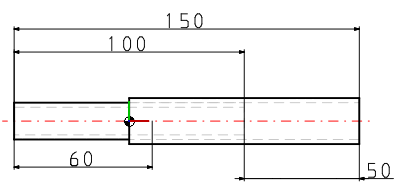

>= V9.07 SP1: Pfeilfaktor [Arrow factor] = 0

>= 9.08 SP0:

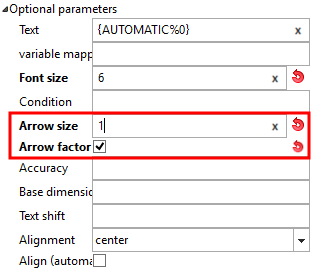

Mit V10 wurde die Benutzeroberfläche übersichtlicher gestaltet. Es gibt nur einen einzugebenden Wert unter "Pfeilgröße [Arrow size]". Dieser wird als Faktor auf die "Schriftgröße [Font size]" angewendet, wenn die Option "Pfeilfaktor [Arrow factor]" aktiviert ist.

Hinweis

Für neu, ab Version >= 9.08 SP0, erstellte Bemaßungen sollte der Parameter Pfeilfaktor [Arrow factor] verwendet werden, also das Auswahlkästchen aktiviert sein.

Von älteren Versionen wird er nicht interpretiert. Die Versionen 9.05 bis 9.07 SP0 zeigen ohne spezielle Deklaration normale Pfeilgrößen an. Für Versionen <= 9.04 werden kleinere Pfeile angezeigt.

Pfeilfaktor [Arrow factor] aktiviert: Der Wert unter Pfeilgröße [Arrow size] wird als Faktor interpretiert. Die Schriftgröße (wenn kein Wert eingetragen ist, wird automatisch 3.5 eingesetzt) wird mit dem Faktor multipliziert.
Die Angabe kann ein einfacher Wert sein.
```
0.5
```
Die Angabe kann alternativ mit PARTdesigner-Expression erfolgen.
```
15*RZ500@D/20
```
Pfeilfaktor [Arrow factor] deaktiviert: Der Wert unter Pfeilgröße [Arrow size] wird entsprechend der "alten" Proportionalität von Schriftgröße [Font size] und Pfeilgröße [Arrow size] verwendet.

Alle Aussagen beziehen sich nur auf das automatische Bemaßen mit der hier beschriebenen Funktionalität und nicht auf das interaktive Bemaßen mittels Werkzeugleiste.

Pfeilseite [Arrow position]
Mit dieser Funktion können Sie Pfeile (bei Platzmangel) umdrehen zur anderen Seite der Bemaßungslinie und zugleich den Text zentriert halten.

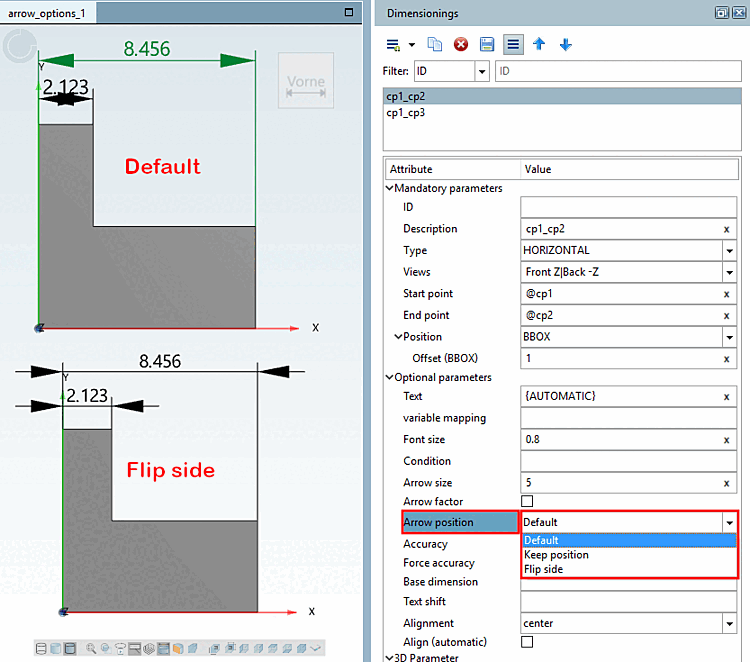

Neue Option "Pfeilseite [Arrow position]"
- Standard [Default]:
  In 3D sind Pfeile und Text innerhalb der Bemaßungslinien.
  In 2D ebenfalls. Bei Platzmangel allerdings wechseln die Pfeile automatisch nach außen.
  Das entspricht dem bisherigen Verhalten sowohl in 3D wie in 2D.

  Denken Sie daran, dass in älteren Versionen grundsätzlich diese Darstellung verwendet wird.
- Seite halten [Keep position]: Pfeile behalten in jedem Fall ihre Position, sowohl in 3D wie in 2D.
- Seite wechseln [Flip side]: Die Pfeile wechseln auf die andere Seite, der Text bleibt zentriert, sowohl in 3D wie in 2D.
Genauigkeit [Accuracy]
Der Wert gibt an, wie genau eine numerische Wertangabe auf dem Bemaßungspfeil sein soll.
- 1: keine Nachkommastellen (Default)
- 0,1: eine Nachkommastelle
- 0,01: zwei Nachkommastellen
- usw.
