6.10.2.4.16. Wertebereich: Bereich geändert

In den folgenden 3 Beispielen wurde die Wertebereichsvariable L1 geändert.

Über Bedingungen [Conditions] sollte der Quell-Wertebereich so angepasst werden, dass nur die Werte gemapped (+ verifiziert) werden, die es weiterhin gibt und die Werte die wegfallen müssen eben ohne Ziel verifiziert werden. Erläuterungen zur Syntax finden Sie unter Abschnitt 7.8.12.7, „Mathematische Funktionen (Merkmalalgorithmus) “.

Wenn dann in der linken Tabelle ungültige Werte gewählt werden, sollte die rechte Tabelle leer sein (nichts zugewiesen) und für die anderen Werte sollten die Quell- und Zieltabellen gleich sein.

In Projekt din_15432_a.prj wurde der Wertebereich von [30:100] auf [30:100/5] geändert, d.h., es gibt nun eine definierte Stufung [Stepping].

	Achtung
	Ändert sich nur die Stufung [Stepping], wird im Baum kein Icon angezeigt. In diesem Fall z.B. können Sie sich NICHT darauf verlassen, dass keine Anpassung nötig ist, bzw. nicht verifiziert werden muss.

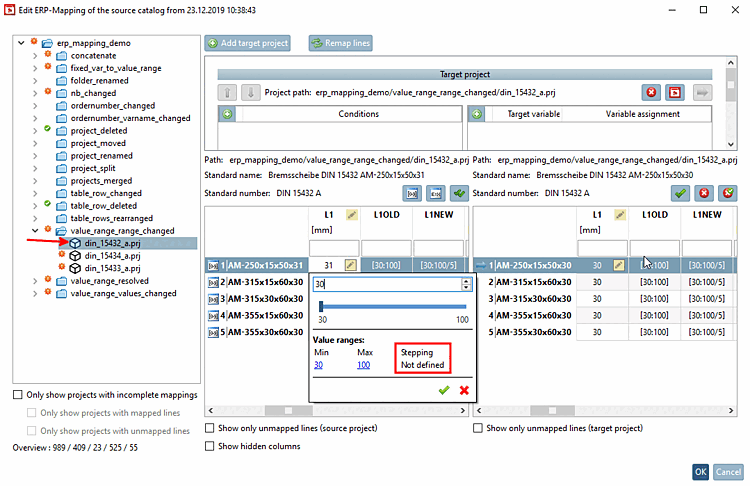

Stufung nicht definiert

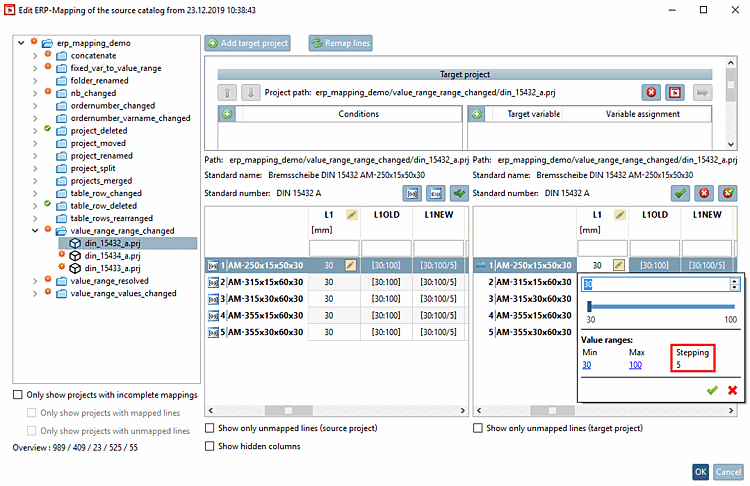

Stufung: 5

Testen Sie mit einem Wert, der nicht im neuen Wertebereich liegt (z.B. 38).
-> Rechts dürfte nun keine Tabelle angezeigt werden, was aber nicht der Fall ist.

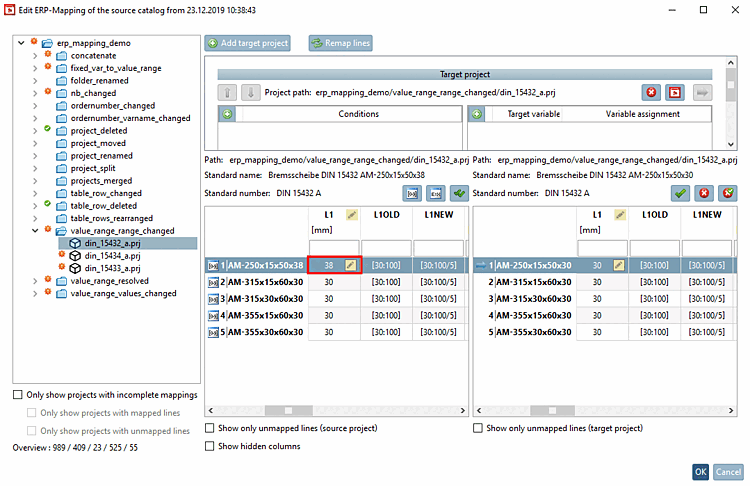

Nicht zugeordneter Wert von "38"
Formulieren Sie eine Bedingung, die nur korrekte Werte zulässt. Im vorliegenden Fall erreichen Sie dies mittels Restberechnung.
```
MOD(L1,5).EQ.0
```
Tragen Sie die Bedingung ein.

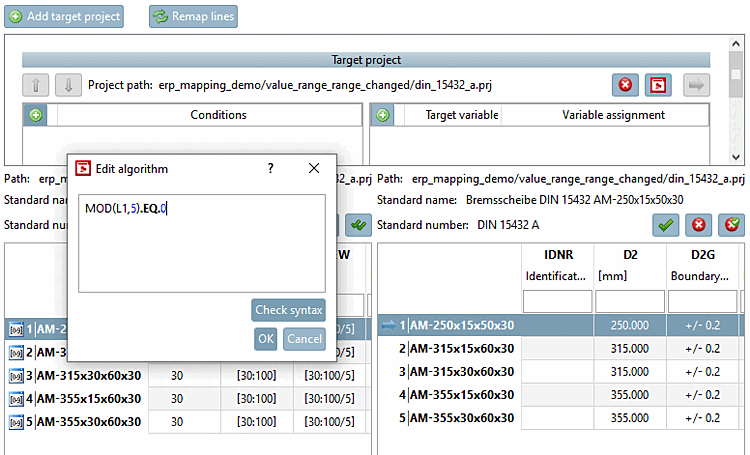

"Formel bearbeiten [Edit algorithm]" Dialogfenster
Die Zeile wird nun mit einem roten X gekennzeichnet. Der Tooltip zeigt Diese Zeile konnte nicht zugeordnet werden [This line could not be assigned] (was korrekt ist, da der Wert 38 nicht im zulässigen Wertebereich liegt).

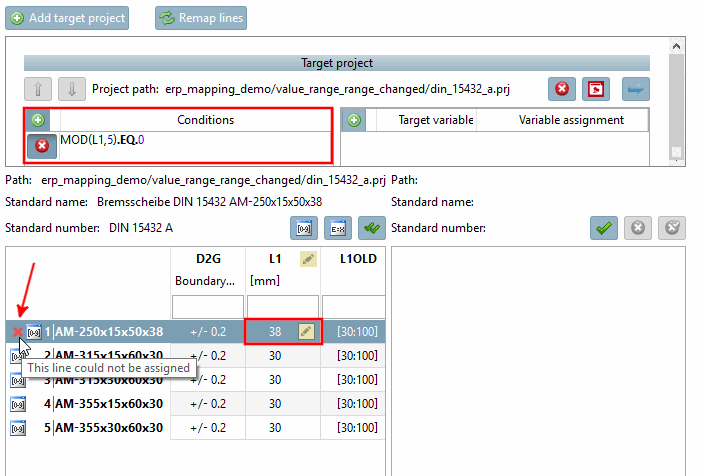

Tooltip "Diese Zeile konnte nicht zugeordnet werden [This line could not be assigned]"
Ändern Sie den Wert beispielsweise auf einen gültigen Wert wie 40.

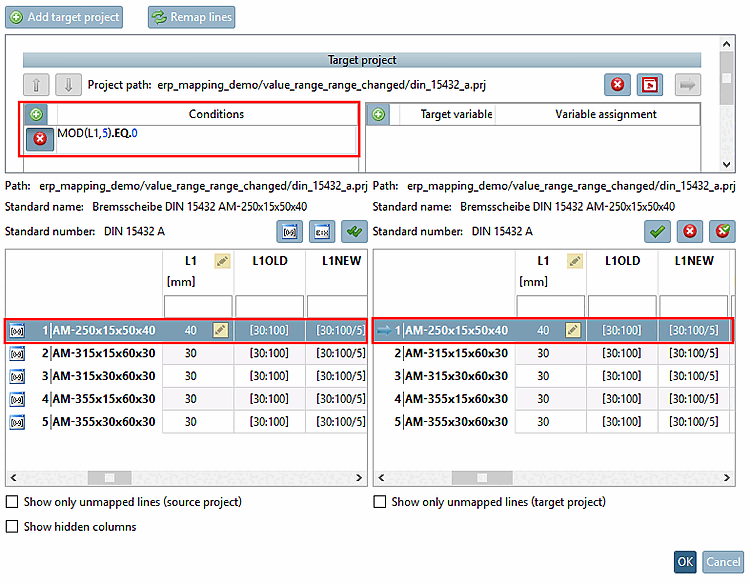

Zugeordneter Wert "40"

-> Die Zeile wird nun angezeigt.
Sind alle Zuordnungen korrekt, klicken Sie auf Alle Zuordnungen bestätigen [Verify all mappings] .

Im Projekt din_15433_a.prj wurde der Wertebereich der Variablen L1 entsprechend den Einträgen in Variable L1NEW gesetzt, wobei der neue Wertebereich jeweils kleiner ist als der alte.
1. Ausgangssituation: Auch wenn ungültige Wertebereichswerte für L1 eingegeben werden, wird die Tabelle rechts nicht ausgeblendet.

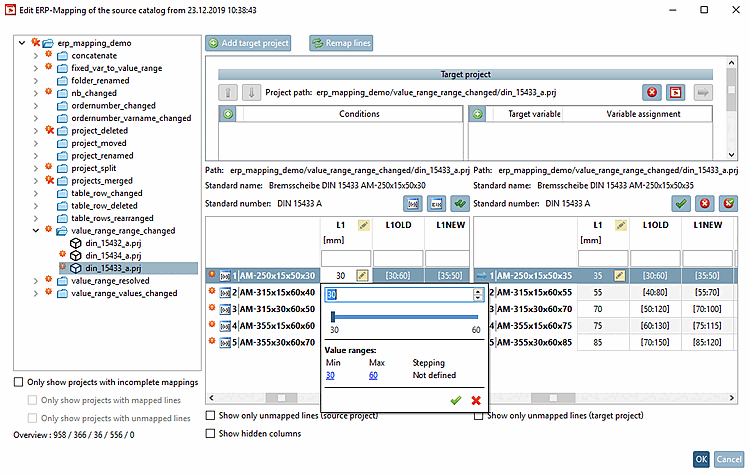

  Falsche Zuordnung
2. Tragen Sie die Bedingungen ein.
  Da die Wertebereiche für jede Zeile anders sind, müssen Sie für jede Zeile separat eine Bedingung eintragen. (Die Wertebestimmung der Variablen D2 und B1 dient der Identifikation der korrekten Zeile.) Die Reihenfolge der Bedingungen spielt keine Rolle.
  Klicken Sie Zielprojekt hinzufügen [Add target project], um ein neues Eingabefeld zu öffnen. Wählen Sie jeweils das Projekt din_15433_a.prj aus.
  Klicken Sie auf Bedingung hinzufügen [Add condition], um die jeweilige Bedingung (Formel) einzutragen.
  Bedingung 1:
```
D2.EQ.315.AND.B1.EQ.15.AND.L1.GE.55.AND.L1.LE.70
```
  Bedingung 2:
```
D2.EQ.315.AND.B1.EQ.30.AND.L1.GE.70.AND.L1.LE.100
```
  Bedingung 3:
```
D2.EQ.355.AND.B1.EQ.15.AND.L1.GE.75.AND.L1.LE.115
```
  Bedingung 4:
```
D2.EQ.355.AND.B1.EQ.30.AND.L1.GE.85.AND.L1.LE.120
```
  Bedingung 5:
```
D2.EQ.250.AND.B1.EQ.15.AND.L1.GE.35.AND.L1.LE.50
```

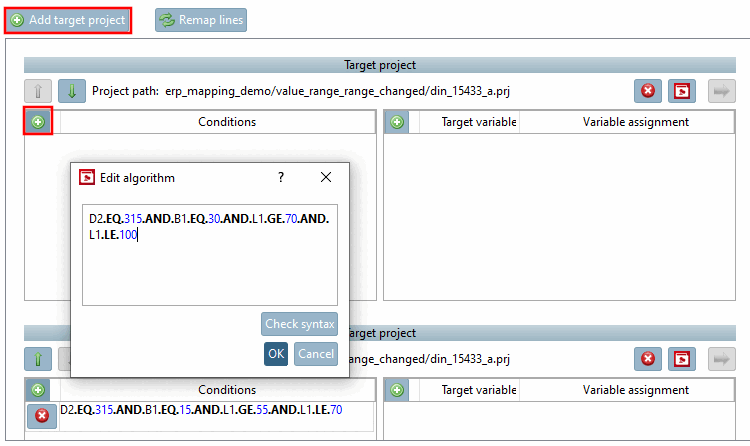

  Formel eintragen
3. Testen Sie nun jede Zeile mit gültigen und ungültigen Werten für L1.
  Wird ein gültiger Wert selektiert, wird die Tabelle rechts angezeigt.

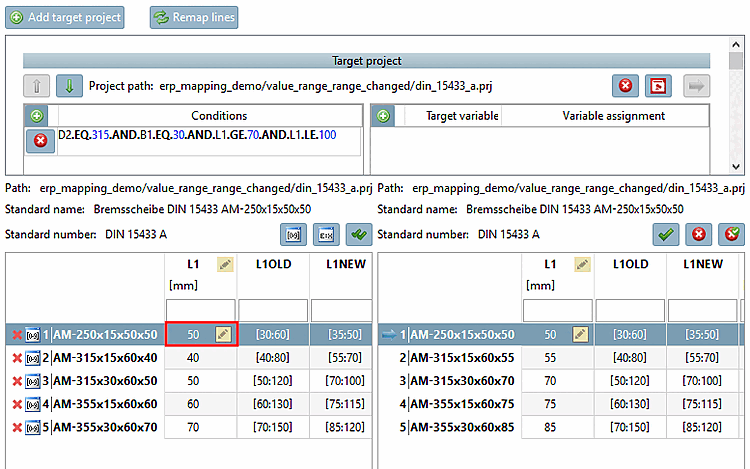

  Auswahl eines gültigen Wertes

  Wird ein ungültiger Wert selektiert, wird die Tabelle rechts nicht angezeigt.

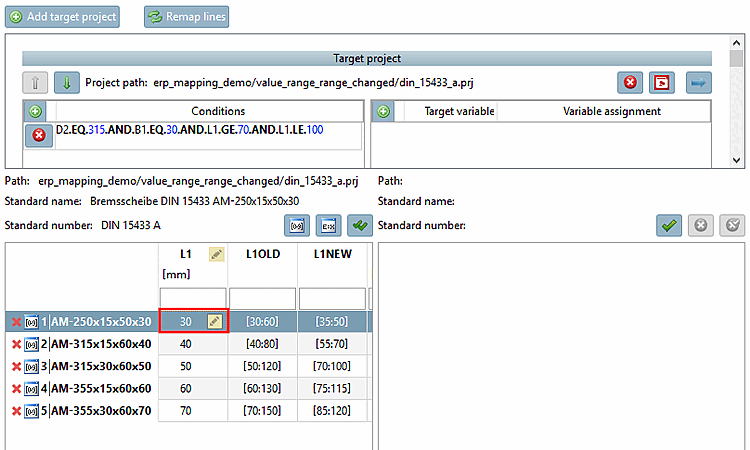

  Auswahl eines ungültigen Wertes
Im Projekt din_15434_a.prj wurde der Wertebereich der Variablen L1 wie folgt gesetzt, wobei der neue Wertebereich jeweils kleiner ist als der alte.
Ursprünglicher Algorithmus für den Minimalwert: LMIN = D3/4
Neuer Algorithmus für den Minimalwert: LMIN = D3/4+5
Ursprünglicher Wert für den Maximalwert: D2
Neue Werte für den Maximalwert:

D2 LMAX (old) LMAX (new)
250 – 500 D2 D2-40
560 – 710 D2 D2-50
800 – 1000 D2 D2-60
1. Ausgangssituation: Auch wenn ungültige Wertebereichswerte für L1 eingegeben werden, wird die Tabelle rechts nicht ausgeblendet.
2. Tragen Sie die Bedingungen ein.
  In Abhängigkeit von D2 gibt es drei Gruppen von Zeilen, daher müssen drei Bedingungen formuliert werden. Die Reihenfolge der Bedingungen spielt keine Rolle.
  Klicken Sie Zielprojekt hinzufügen [Add target project], um ein neues Eingabefeld zu öffnen. Wählen Sie jeweils das Projekt din_15434_a.prj aus.
  Klicken Sie auf Bedingung hinzufügen [Add condition], um die jeweilige Bedingung (Formel) einzutragen.
  Bedingung 1:
```
D2.GE.250.AND.D2.LE.500.AND.L1.GE.D3/4+5.AND.L1.LE.D2-40
```
  Bedingung 2:
```
D2.GE.560.AND.D2.LE.710.AND.L1.GE.D3/4+5.AND.L1.LE.D2-50
```
  Bedingung 3:
```
D2.GE.800.AND.D2.LE.1000.AND.L1.GE.D3/4+5.AND.L1.LE.D2-60
```
3. Testen Sie nun jede Zeile mit gültigen und ungültigen Werten für L1.
  Wird ein gültiger Wert selektiert, wird die Tabelle rechts angezeigt.
