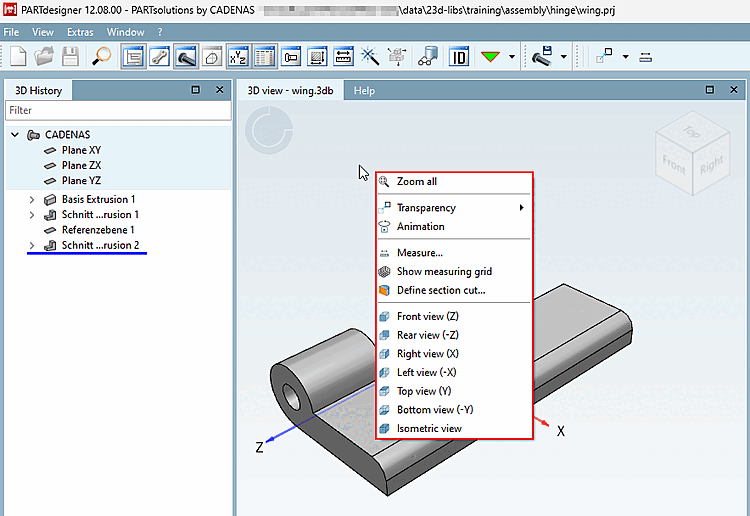

Alles fangen [Zoom all]

Das Bauteil wird in der 3D Ansicht zentriert dargestellt.

Transparenz [Transparency]

Einstellungen für die transparente Darstellung des Bauteils.

Animation

Zeigt das Bauteil in einer rotierenden Animation.

Messen [Measure]

Öffnet das Messen Werkzeug.

Messraster anzeigen [Show measuring grid]

Zeigt die Außenmaße in der 3D Ansicht.

Schnittebene definieren... [Define section cut...]

Es kann eine Schnittansicht angezeigt werden, welche mittels Koordinatensystem beliebig durch das Bauteil gezogen werden kann.

Ansichten

Das Bauteil kann aus der Vorderansicht [Front view], Rückansicht [Rear view], Rechts Ansicht [Right view], Ansicht Links [Left view], Obere Ansicht [Top view] oder Unteransicht [Bottom view] angezeigt werden.

Isometrische Ansicht [Isometric view]

Zeigt das Bauteil in der isometrische Ansicht.
