7.7.3. Toolbar Buttons 7.7.3.1.
Schnittebene definieren...
|  |
| Zurück | Weiter |

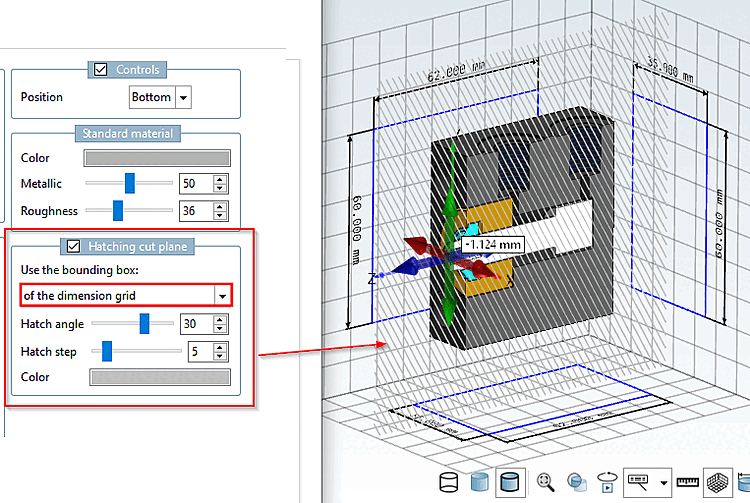

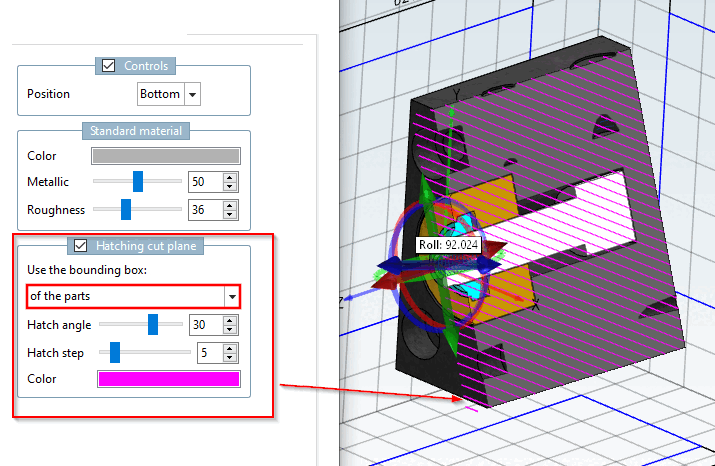

Die Schnittebene kann optional auch mit Schraffur angezeigt werden. Im Einstellungsdialog können entsprechende Anpassungen vorgenommen werden.

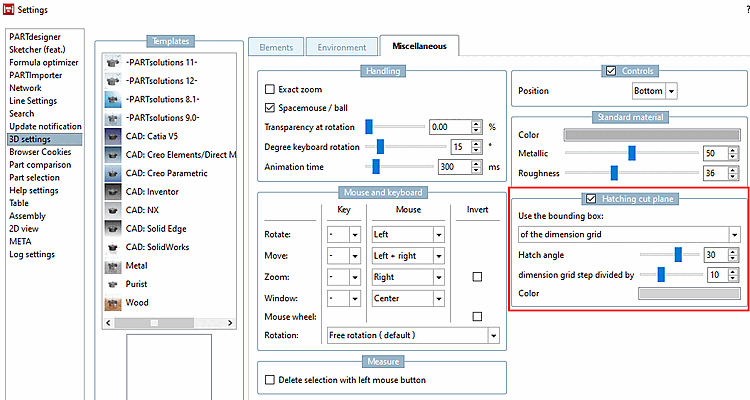

PARTdesigner > Extras Menü > Einstellungen... [Settings...] > 3D-Einstellungen [3D settings] > Schraffur-Schnitt-Ebene [Hatching cut plane]
Schraffur-Schnitt-Ebene [Hatching cut plane]: Aktiviert / deaktiviert

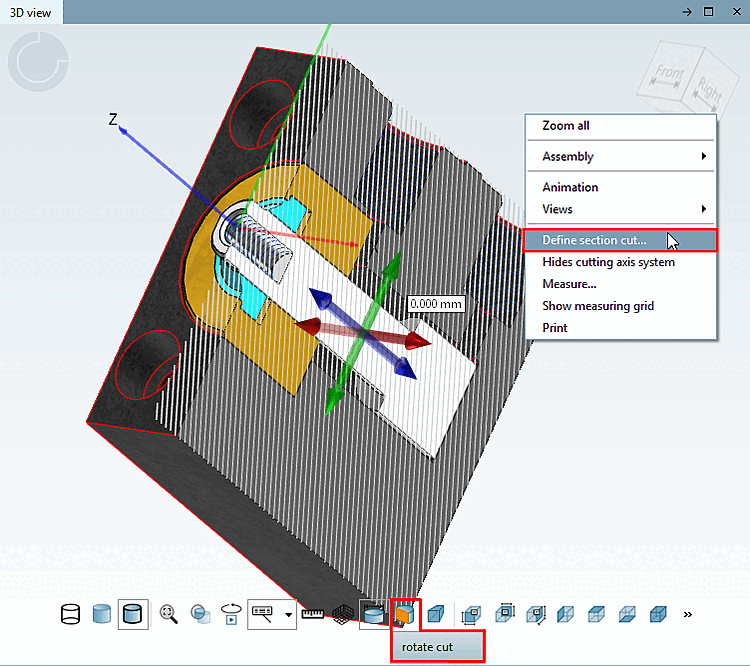

Klicken
Sie auf die entsprechende Schaltfläche in der Werkzeugleiste
oder alternativ auf den Befehl Schnittebene definieren... [Define section cut...] im Kontextmenü des
3D-Fensters.
Nach dem Aufruf wird zur Navigation ein Navigationskreuz mit den Hauptachsen angezeigt.
Wählen Sie die Schnittebene durch Klick auf den entsprechenden Pfeil.

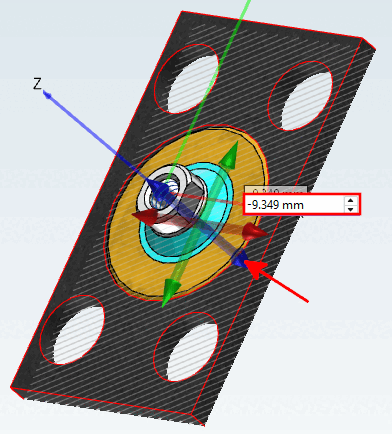

Verschieben Sie die Schnittebene mit gehaltener Maustaste auf einem Pfeil oder mittels Werteeingabe im Eingabefeld oder mittels der kleinen schwarzen Pfeiltasten am Eingabefeld.

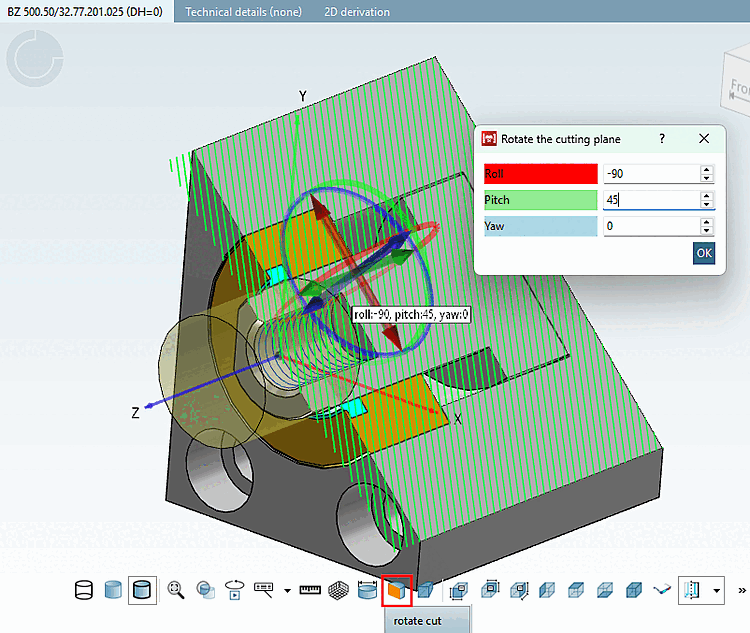

Nach Klick auf die Schaltfläche Schnitt rotieren [rotate cut] werden am Navigationskreuz zusätzlich Rotationskreise angezeigt. Wählen Sie den gewünschten Kreis und rotieren Sie mit gehaltener Maustaste den Schnitt. Klick auf die Werte öffnet den Dialog zum Rotieren, wo Sie per Eingabe die Rotationswerte exakt bestimmen können.
![PARTdesigner > Extras Menü > Einstellungen... [Settings...] > 3D-Einstellungen [3D settings] > Schraffur-Schnitt-Ebene [Hatching cut plane]](resources/img/img_60eccbc55d6c4a9f8282769f01735753.png)
