5.12.12.3.3. Merkmale erstellen / bearbeiten
|  |
| Zurück | Weiter |

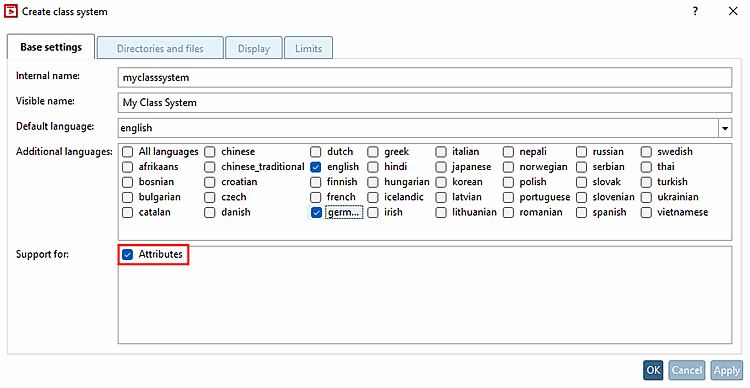

Die Anlage von Merkmalen ist optional. (Siehe Auswahlkästchen Unterstützung für [Support for] Merkmale [Attributes] beim Erstellen der Klasse.)
Merkmale können nur auf der Basis einer bestehenden Klasse erstellt werden.
Aufbau der Registerseite Merkmale [Attributes]
Die Registerseite Merkmale [Attributes] ist unterteilt in folgende Dialogbereiche:
Der ausgewählten Klasse zugeordnet [Linked to the selected class]
Nach Markierung einer Klasse können Sie mit den Pfeiltasten Merkmale mit Klassen verknüpfen bzw. die Verknüpfungen löschen.
Nach Selektion einer Klasse im Klassenbaum werden vorhandene Verknüpfungen im Dialogbereich Im Klassensystem verfügbar [Available in the class system] angezeigt. Eine alternative Möglichkeit zur Verknüpfung wird unten beschrieben.
Neues Merkmal anlegen / bearbeiten
Um ein neues Merkmal anzulegen, klicken Sie auf .
Um ein vorhandenes Merkmal zu bearbeiten, klicken Sie auf .

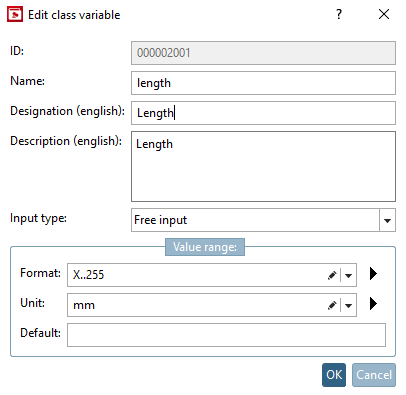

-> Es öffnet sich das Dialogfenster Merkmal hinzufügen [Add feature] bzw. Merkmal bearbeiten [Edit class variable], welches die gleiche Funktionalität aufweist.
Füllen Sie die folgenden Felder aus:
Mit Klasse verknüpfen [Link with class]: Optional
Zusätzlich zur Verknüpfung von Klassen mit Merkmalen mittels Pfeiltasten (siehe oben), kann die Verknüpfung mittels Aktivierung des Auswahlkästchens Mit Klasse verknüpfen [Link with class] erfolgen.
Wenn die Option aktiviert ist, wird die Durchsuchen-Schaltfläche ebenfalls aktiv.
-> Es öffnet sich das Dialogfenster Klassifizierung [Classification].
Selektieren Sie die gewünschte Klasse, führen Sie einen Doppelklick aus, sodass diese im Dialogbereich Ausgewählte Klassen [Selected classes] erscheint und bestätigen Sie mit .
-> Die Ansicht wechselt wieder zurück ins Dialogfenster Merkmal hinzufügen [Add feature] und das Feld im Dialogbereich Verknüpfung [Link] enthält die entsprechende Klasse.
Die gewählte Klasse ist mit dem gewählten Merkmal verknüpft.
Auch mit Kindklassen verknüpfen [Also link with child classes]: Sofern Sie das Auswahlkästchen aktivieren, wird das Merkmal auch auf alle Subklassen der selektierten Klasse übertragen.
