ID

Die ID wird automatisch vergeben.

Typ

Beim Anlegen einer neuen Bemaßung erscheint als erstes ein Auswahldialog zur Bestimmung des Typs. Dieser wird hier angezeigt.

Falls es sinnvoll ist, können Sie den Typ per Listenfeldauswahl auch im Nachhinein ändern.

Hinweis Die Auswahlfelder werden erst nach Klick auf Änderungen speichern [Save changes] aktualisiert.

Ansichten

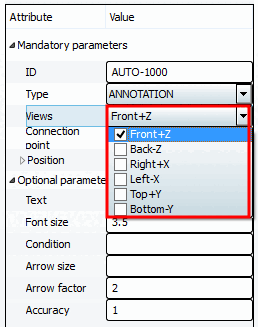

Aktivieren Sie bei den gewünschten 2D-Ansichten, auf welchen die Bemaßung angezeigt werden soll, das Auswahlkästchen.

Ansichten, die eine Bemaßung enthalten, erkennen Sie in der 3D-Toolbar an einem entsprechenden Icon mit Bemaßungslinie .

Anfügepunkt [Connection point]

Die Anmerkung weist mit einem Pfeil auf den angegebenen Anfügepunkt.

Position

Die Position der Notation wird in absoluten Koordinaten, bezogen auf den Nullpunkt, angegeben. Bezugspunkt ist die linke untere Ecke der Notation.

Es muss die Option ABSOLUTE mit Absolut X [Absolute X] / Absolut Y [Absolute Y] verwendet werden.

Erlaubte Werte sind Zahlen oder ein PARTdesigner-Ausdruck.
