Aktivieren Sie folgende Schlüssel (aktuell nicht zugreifbar aus PARTadmin, sondern nur auf Dateiebene)

hasPipingClass=Len( _FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_3DID)>").
 value() )>0

hasConnPointPipingClass=Len(_FORMAT_DOC("<CLASSPROP
 (cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_NOMINAL_DIAMETER,CNS_3DID,
 PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value())>0

Auf ptb-Dateien zeigen

[CreationOptions(is3d):include(CreationOptions)] zeigt auf ptb-Dateien.

CadenasPipingPartLibraryFile(isMmDoc)=

D:/CADENAS_ROUTING/cadenas_routing_library_mm.ptb

CadenasPipingPartLibraryFile(isInchDoc)=

D:/CADENAS_ROUTING/cadenas_routing_library_inch.ptb

[CADOPTIONS] anpassen

ProcessAdditionalClasses(is3dPart)=CONNPOINT

"hasPipingClass" anpassen auf "hasConnPointPipingClass" in folgenden Fällen und fügen Sie folgenden Code hinzu (bzw. aktivieren Sie den entsprechenden Schlüssel)

[CreationOptions(isConnectionPoint, hasConnPointPipingClass)]

[AttributeMapping(isConnectionPoint, hasConnPointPipingClass)]

[ConnPointAttributes (hasConnPointPipingClass)]

NPS=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_NOMINAL_
 DIAMETER,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

NPS.CUSTOM=type.number

CONNECTION_TYPE=BUTT WELD

DIAMETER=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_EXTERNAL_
 DIAMETER,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

DIAMETER.CUSTOM=type.number

[ConnPointCharacteristics (hasConnPointPipingClass)]

CNS_PIPE_CONNECTOR_IS_MAINLINE=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,
 CNS_PIPE_CONNECTOR_IS_MAINLINE,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

CNS_PIPE_CONNECTOR_IS_MAINLINE.CUSTOM=type.boolean

CNS_PIPE_CONNECTOR_DESIGNATION=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,
 CNS_PIPE_CONNECTOR_DESIGNATION,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

ENGAGEMENT=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_
EXTERNAL_INS_DEPTH,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

ENGAGEMENT.CUSTOM=type.number

DIAMETER=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_EXTERNAL_
 DIAMETER,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

DIAMETER.CUSTOM=type.number

NPS=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_NOMINAL_
 DIAMETER,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

NPS.CUSTOM=type.number

CONNECTION_TYPE=BUTT WELD

[AttributeMapping(is3d)]

Stellen Sie sicher, dass folgender Code vorhanden ist.

Attr_Content_02=CadPipingAttributes
#:VALS_S;
#:HELP;Do not change!
Attr_Section_02=PIPING

Fügen Sie die für Piping erforderlichen Attribut-Sets hinzu

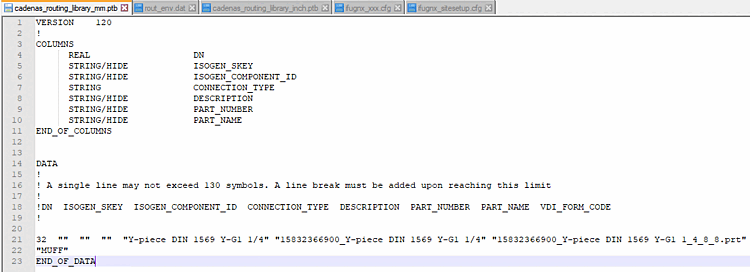

Fügen Sie die für Piping erforderlichen Attribut-Sets hinzu (wie in der ptb-Datei aufgelistet, kundenabhängig). Stellen Sie sicher, dass Sie eine passende ifugnx.cfg, cadenas_routing_library_mm.ptb und cadenas_routing_library_inch.ptb verwenden. Diese sollte folgende Piping-Attribute enthalten:

Typ, Nummer und Rolle dieser Attribute kann in der ptb-Datei angepasst werden. Entsprechende Anpassungen müssen dann auch in ifugnx.cfg, im Block [CadPipingAttributes] vorgenommen werden.

Stellen Sie sicher, dass die erforderlichen Attribut-Sets für Piping zugefügt sind (wie in der ptb-Datei aufgelistet, kundenabhängig)

Typ, Nummer und Rolle dieser Attribute kann entsprechend zur ptb-Datei angepasst werden.

Der Block [CadPipingAttributes] in ifugnx.cfg muss dann ebenfalls entsprechend angepasst werden.

[CadPipingAttributes]
#:VALS_S;
NPS(isInchDoc)=?GetObject("iface.ugnx.piping").GetLargestDiamValue(_METAOBJ)

NPS.CUSTOM(isInchDoc)=type.number

DN(isMmDoc)=?GetObject("iface.ugnx.piping").GetLargestDiamValue(_METAOBJ)

DN.CUSTOM(isMmDoc)=type.number

ISOGEN_SKEY=?chr(34)+_FORMAT_DOC("<CLASSPROP(cns,CNSPIPING,CNS_PIPE_PART_ISOGEN_CODE)>")
 .value()+chr(34)

ISOGEN_COMPONENT_ID=?_FORMAT_DOC(chr(34)+"<CLASSPROP(cns,CNSPIPING,CNS_PIPE_PART_
 DESIGNATION)>"+chr(34)).value()

CONNECTION_TYPE=?chr(34)+_FORMAT_DOC("<CLASSPROP(cns,CNSPIPING,CNS_PIPE_
 PART_TYPE)>").value()+chr(34)

DESCRIPTION=?chr(34)+_FORMAT_0((_ATTR("LINA"))).value()+chr(34)

PART_NUMBER=?chr(34)+_ATTR("NB")+chr(34)

PART_NAME=?chr(34)+_FORMAT_0("<GenNAME><MATERIAL(_)>").toFileName("_").
 RepChar("!","_").add(".prt").value()+chr(34)

PART_NUMBER(tcActive)=%TC_ItemId%

PART_NAME(tcActive)=%TC_ItemName%

"DocAfterCreate(is3dpart)"

Die DocAfterCreate(is3dpart)Creation Option ist standardmäßig bereits vorhanden und aktiviert:

DocAfterCreate(is3dpart)=GetObject("iface.ugnx.piping").CreatePTBEntry
