Stellen Sie die benötigten Vorschaubilder in der Verzeichnisstruktur zur Verfügung.

Hinweis Vorschaubilder müssen in der Größe 400x400 Pixel im PNG-Format mit 8 Bit vorliegen.

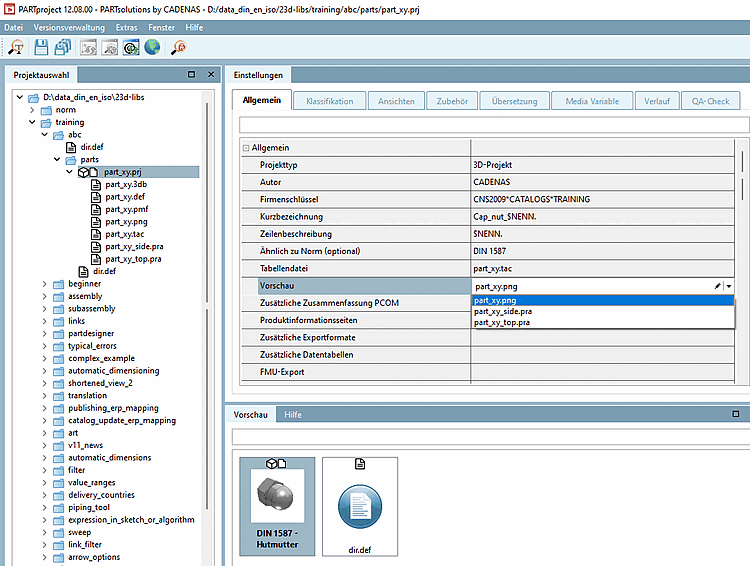

Selektieren Sie das gewünschte Projekt und stellen Sie unter Registerseite Allgemein -> Vorschau im Listenfeld das gewünschte Vorschaubild ein.

-> Jetzt erst wird das Vorschaubild in der Verzeichnisstruktur von PARTproject angezeigt.

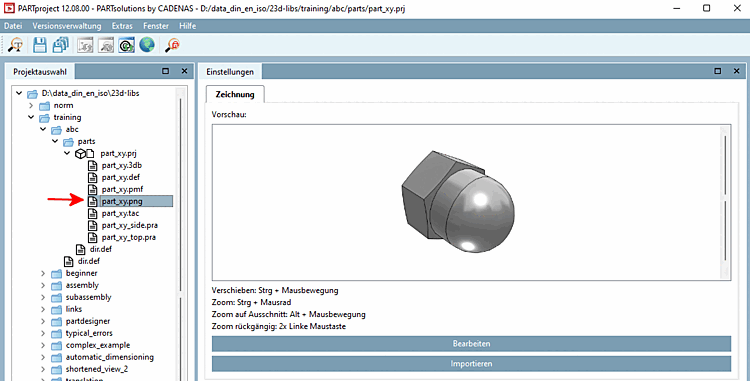

Selektieren Sie „einzelteil-projekt.png“.

-> Im Dialogbereich Projekt bearbeiten wird das Vorschaubild des Bauteils unter Vorschau angezeigt.

Optional, wenn Sie das Vorschaubild ersetzen möchten durch ein anderes:

Klicken Sie auf die Importieren Schaltfläche und wählen Sie im Explorer das neue Vorschaubild.

-> In PARTproject ist das Vorschaubild der Hutmutter nun ersetzt. Die Vorschau zeigt die entsprechende Darstellung.

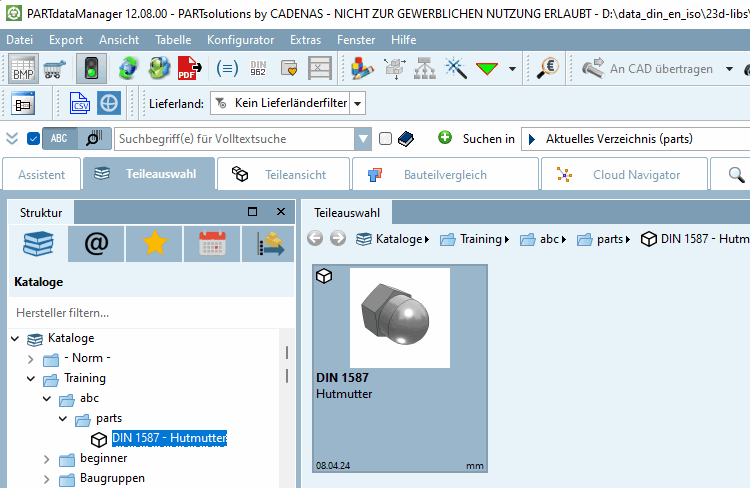

-> Später erscheint bei Aufruf des Projekts das entsprechende Vorschaubild in der Teileansicht des PARTdataManager:^[16]

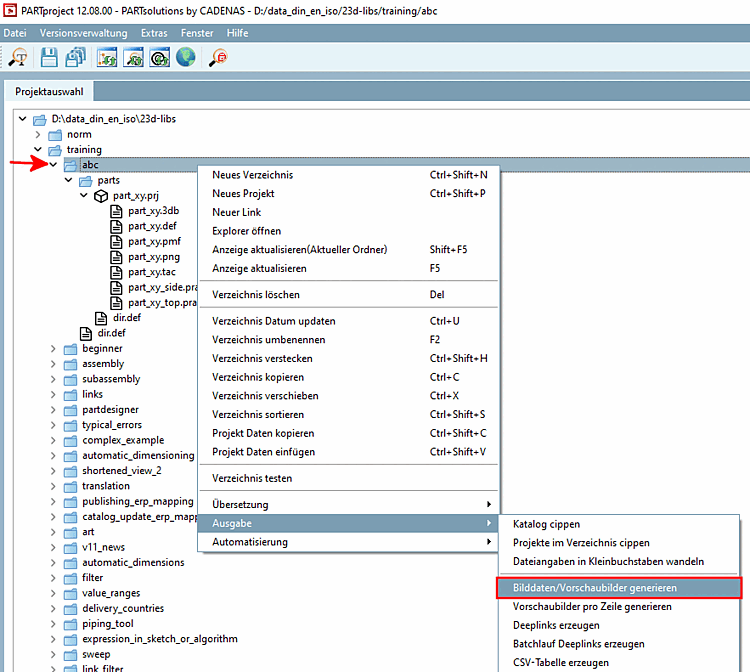

Hinweis Über den Kontextmenübefehl Bilddaten/Vorschaubilder generieren lassen sich die Vorschaubilder automatisiert erstellen. Siehe Abschnitt 5.8.2.1.14.3, „Bilddaten/Vorschaubilder generieren im Batchlauf“.
