Es soll nur noch nach der Methode Placement Coordinatesystem (CNS_CP) klassifiziert werden. Ältere Bauteile können evtl. noch nach Revit family template mapping (RVT_CP) klassifiziert sein.
Wenn beides da ist, verwendet die Schnittstelle CNS_CP.
Folgende Regeln gelten sowohl für die CNS_CP_PLACE_PC als auch für die RVT_CP Klassifikation:
Die Z-Achse des Anfügepunktes (Achtung, dies korrespondiert mit der flachen Seite der "Pyramide") muss in Richtung Ziel-Fläche in Revit zeigt.
Bei den allermeisten Family Templates ist das der "Boden" (=abwärts).
Ausnahmen zu Ziel-Fläche "Boden" sind:
Alle Templates "Decken-basiert" (flache Seite der "Pyramide" muss aufwärts zeigen)
Alle Templates "Wand-basiert" (flache Seite der "Pyramide" muss in Richtung Wand zeigen, Y-Achse (grün)=abwärts)
Alle Tür- und Fenster-Templates (flache Seite der "Pyramide" müssen in Richtung Wand zeigen, Y-Achse (grün)=abwärts)

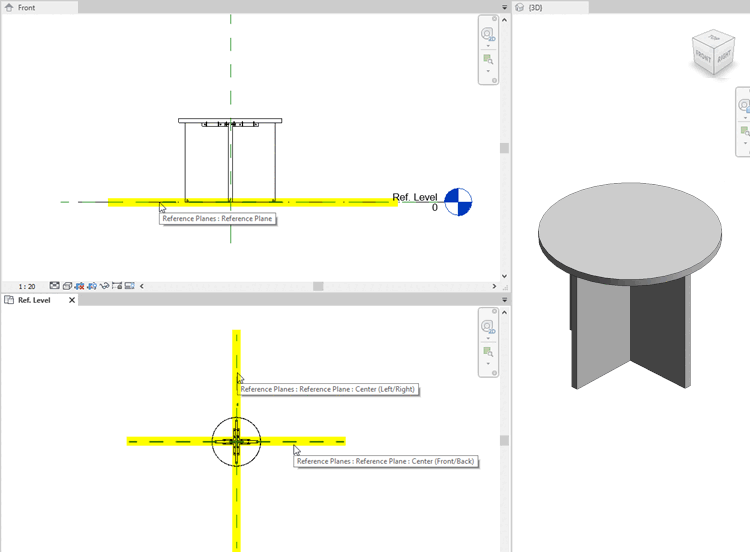

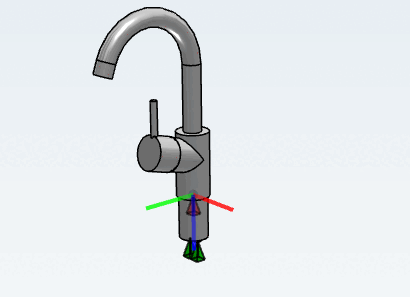

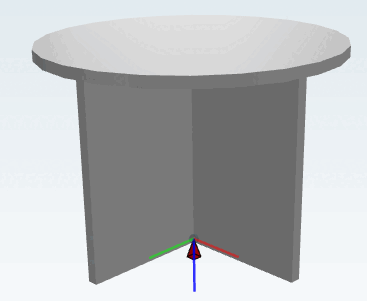

Der Anfügepunkt zeigt nach unten (Z), die X-Achse nach rechts und die Y-Achse nach links.

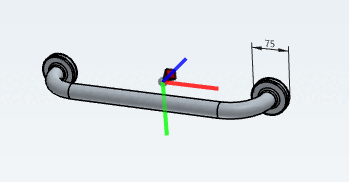

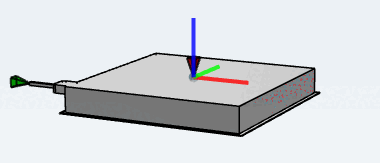

Produkte mit der zugewiesenen Klasse Metric generic model werden wie folgt platziert:

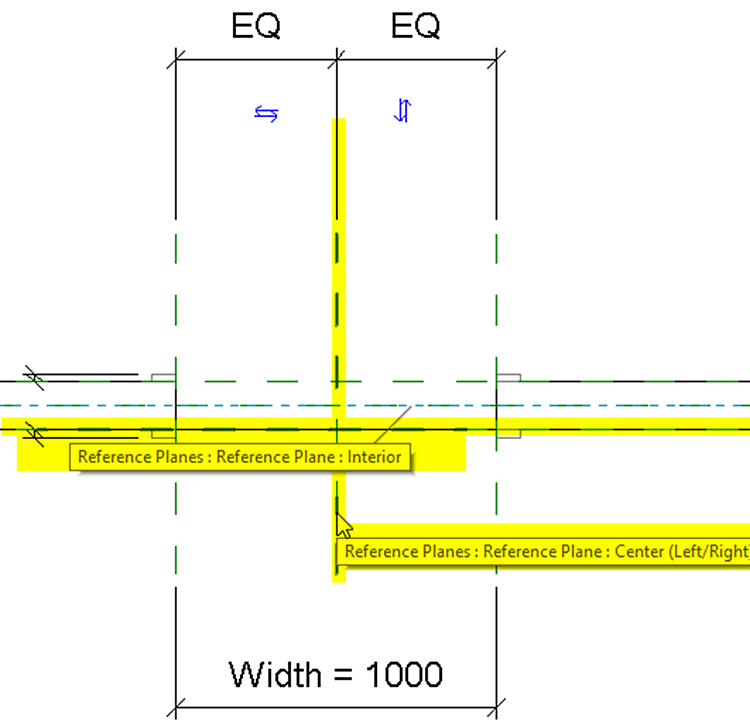

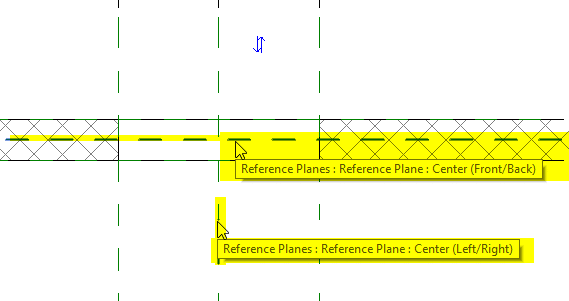

Die X-Achse zeigt zur "Mitte (links/rechts)" Ebene.

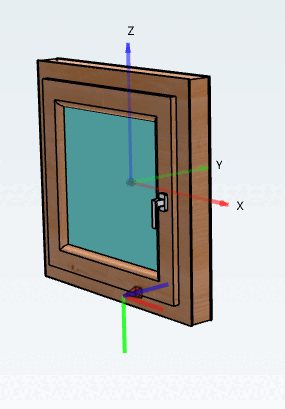

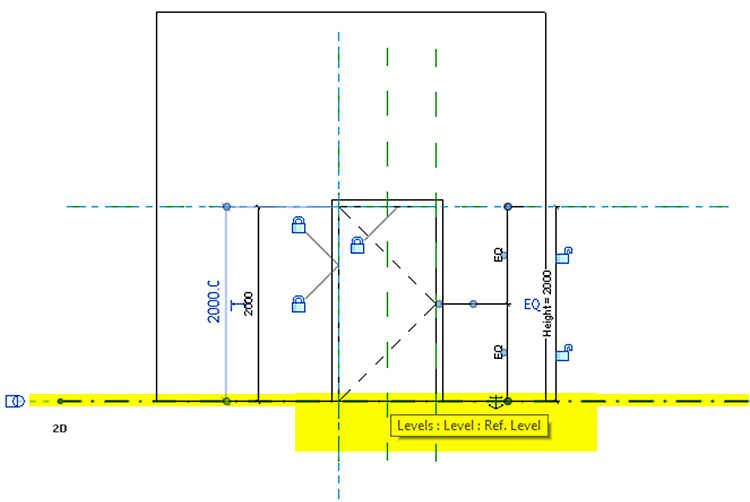

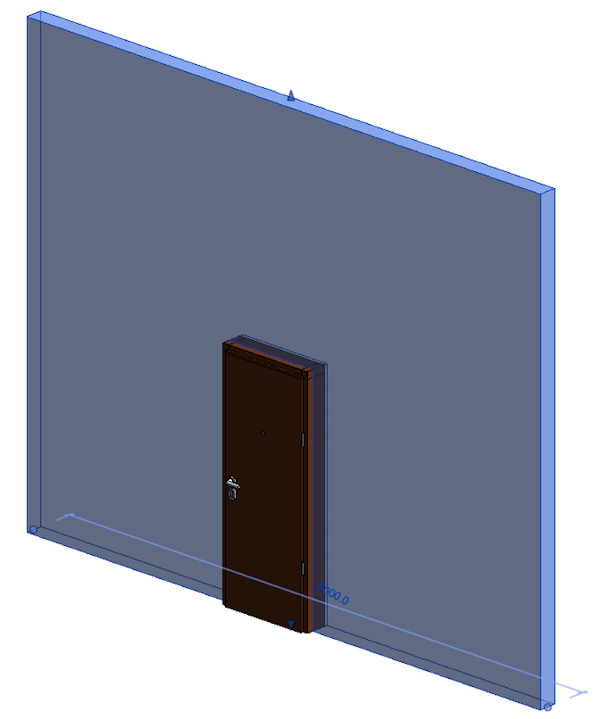

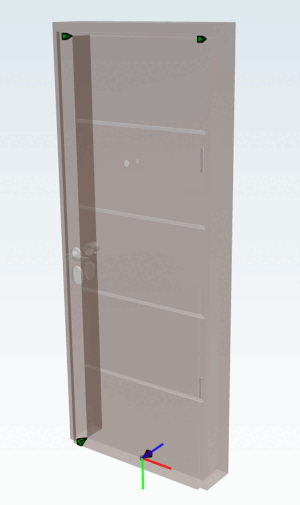

Der Anfügepunkt zeigt zur Wand (Z), die Y-Achse (grün) zeigt nach unten und die X-Achse nach rechts.
Siehe hierzu auch Abschnitt 3.5.2.6, „Beispielobjekte“ -> Türen.

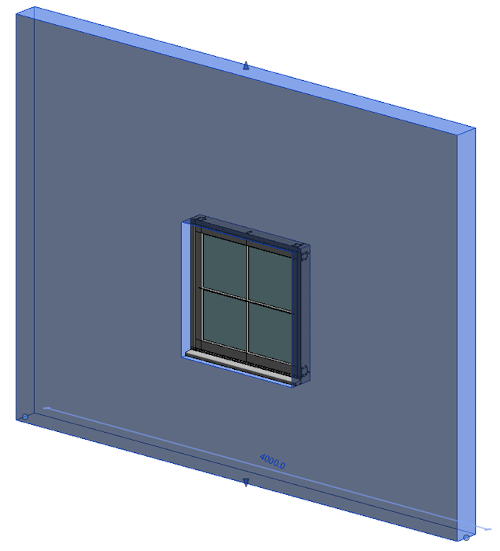

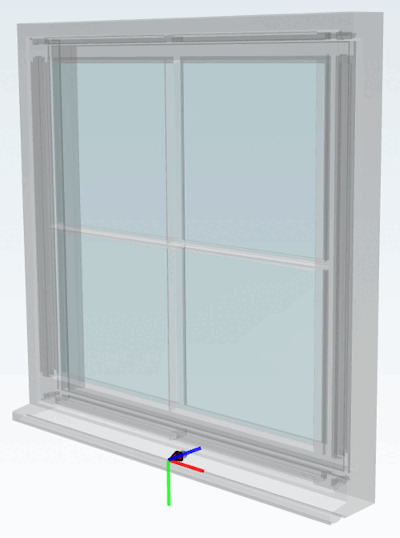

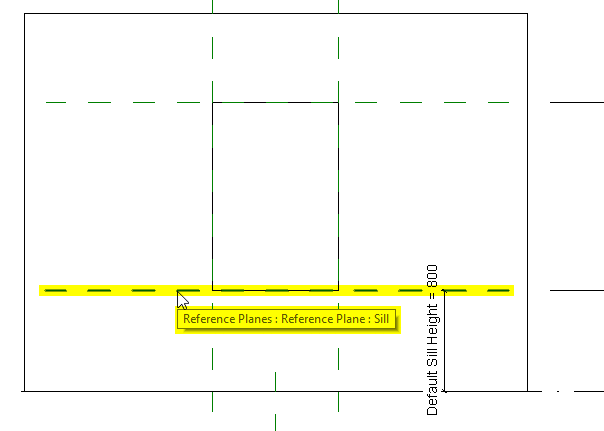

Der Anfügepunkt zeigt zur Wand (Z), die Y-Achse zeigt nach unten und die X-Achse nach rechts. Das ist identisch mit dem Tür-Template, aber das Fenster wird in der Mitte der Wand platziert.
